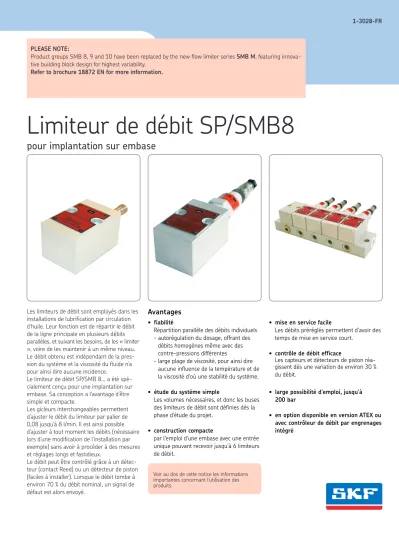

Limiteur de débit SP/SMB8

(1)

1-3028-FR

Limiteur de débit SP/SMB8

pour implantation sur embase

Avantages

• fiabilité

Répartition parallèle des débits individuels - autorégulation du dosage, offrant des

débits homogènes même avec des contre-pressions différentes

- large plage de viscosité, pour ainsi dire aucune influence de la température et de la viscosité d'où une stabilité du système.

• étude du système simple

Les volumes nécessaires, et donc les buses des limiteurs de débit sont définies dès la phase d'étude du projet.

• construction compacte

par l'emploi d'une embase avec une entrée unique pouvant recevoir jusqu'à 6 limiteurs de débit.

• mise en service facile

Les débits préréglés permettent d'avoir des temps de mise en service court.

• contrôle de débit efficace

Les capteurs et détecteurs de piston réa- gissent dès une variation de environ 30 % du débit.

• large possibilité d'emploi, jusqu'à 200 bar

• en option disponible en version ATEX ou avec contrôleur de débit par engrenages intégré

Les limiteurs de débit sont employés dans les installations de lubrification par circulation d’huile. Leur fonction est de répartir le débit de la ligne principale en plusieurs débits parallèles, et suivant les besoins, de les « limiter

», voire de les maintenir à un même niveau.

Le débit obtenu est indépendant de la pres- sion du système et la viscosité du fluide n’a pour ainsi dire aucune incidence.

Le limiteur de débit SP/SMB 8... a été spé- cialement conçu pour une implantation sur embase. Sa conception a l’avantage d’être simple et compacte.

Les gicleurs interchangeables permettent d’ajuster le débit du limiteur par palier de 0,08 jusqu’à 8 l/min. Il est ainsi possible d’ajuster à tout moment les débits (nécessaire lors d’une modification de l’installation par exemple) sans avoir à procéder à des mesures et réglages longs et fastidieux.

Le débit peut être contrôlé grâce à un détec- PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innova- tive building block design for highest variability.

Refer to brochure 18872 EN for more information.

(2)

Limiteur de débit SP/SMB8

Le limiteur de débit SP/SMB8 est conçu pour diviser le débit total Q en plusieurs débits Qi grâce au montage en parallèle des limiteurs sur l’embase. La pression de service, soit la pression d’entrée p1, est ainsi maintenue constante pour tous les limiteurs de débit.

Le limiteur de débit est équipé d’un piston de réglage avec un gicleur qui sert de régulateur de la pression différentielle.

La différence de pression (p

₁

-p

₂

) au niveau du gicleur interchangeable D

₁

monté sur le pis- ton de réglage est due à l’équilibre des forces.

p

₁

• A = p

₂

• A + F donc p

_1/2

= p

₁

- p

₂

= F/A = constant

Conséquence :

L’étranglement D

₂

(équilibre de la pression) maintient la différence de pression constante en amont et en aval du gicleur interchang- eable.

Ce type de fonctionnement exige que la pression du système p1 soit constamment supérieure à l’ensemble des pertes de pres- sion constatées dans chaque limiteur de débit et après.

p

₁

> p

_1/2

+ p

₃

De même, le débit de la pompe doit être supérieur d’au moins 15 % à l’ensemble des débits de chaque limiteur, soit :

Q = 1,15 • (∑ Q

_i

) Comme la longueur de l'étranglement du gicleur D

₁

est très courte, la régulation est pratiquement indépendante de la tempéra- ture et de la viscosité, quelque soit la plage de viscosité donnée.

p

p3 D2 F p2 RKD1p1

Schéma de fonctionnement limiteur de débit

Limiteur de débit SP/SMB8

Encombrement SP/SMB8

Construction d'un limiteur de débit SP/SMB8

SP/SMB8 avec modèle de détecteur E4, 24 V 3

1 2 5 4 8

vert jaune

sortie

7 6

gr3-24 V DC4+1ge

4 1

grge-324 V DC+41

1 4

4

3ge -gr1+24 V DC

4 1

4 +1 -3

24-1072-2115 Made in Germany24-1072-2115 Made in Germany

24-1072-2115 Made in Germany

Position de défaut : gicleur bouché

Position d’équilibre / position correcte

Position de défaut : pas de pression / débit Remarque !

Les LED jaune et verte sont allumées lorsque le fonctionnement est correct

Lorsque la LED jaune s'éteint => signal de défaut

45

32 70

4011

M6

20

70 ^8,5

10 105

Düsen-

Mengenbegrenzer SP/SMB 8/

entree

_,_

sortie

16 32

70

37

404511

M6

20

70 8,5

SP/SMB 8/Mengenbegrenzer Düsen-

entree

_,_

sortie

LED

longuer de montage

E4 und E5 E6

longuer de montage

Made in Germany Made in Germany

p₁ Pression en amont du gicleur D₁ p₂ Pression en aval du gicleur D₁ p₃ Pression en aval de D₂ D₁ Gicleur interchangeable D₂ Étranglement de réglage RK Piston de réglage F Force du ressort

A Diamètre du piston de réglage

1 Corps 2 Réceptacle 3 Piston à ressort 4 Gicleur interchangeable 5 Ressort de pression 6 Détecteur (en option)

7 Piston de commande du détecteur 8 Embase

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(3)

Construction d'un limiteur de débit SP/SMB8

SP/SMB8 avec détecteur de piston E6, 24 V SP/SMB8 avec modèle de détecteur E5, 24-230 V

avec détecteur de piston E6 avec modèle de détecteur E5

Construction d'un limiteur de débit SP/SMB8

24-1072-2114 Made in Germany24-1072-2114 Made in Germany

24-1072-2114 Made in Germany

4 1

max. 230 V AC/DC1 4 max. 230 V AC/DC1 4

1 4

max. 230 V AC/DC

1 2 5 3 4 8 7 6

1 4 4 1 4 1

=~

SP/SMB 8/Mengenbegrenzer Düsen- _,_

LED

Made in Germany

charge

-

+

1

PNP

2 3 2 3 1

L- L+

Position par absence de débit = broche 2 ouverte Position d’équilibre / position correcte = broche 2 fermée

Position de défaut : gicleur bouché

Position d’équilibre / position correcte

Position de défaut : pas de pression / débit 1 Corps

2 Réceptacle 3 Piston à ressort 4 Gicleur interchangeable 5 Ressort de pression 6 Détecteur (en option)

7 Piston de commande du détecteur 8 Embase

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(4)

Embase avec filtre à huile Matériau . . . AlCuMgPb F38 anodisé, neutre

Embase pour limiteur de débit SP/SMB8

15

70

3

9 L1

29

46

(40)

46 L

40.5

Ø8.4 Ø13.5

sortie G 3/8”

G 1/2”

entrée

20.5P14,5

9

Embase pour limiteur de débit avec crépine

Matériau . . . AlCuPb F38, anodisé, neutre Finesse de filtration . . . 0,3 mm

Poids . . . 0,57 kg

Embase avec crépine

Pour commander Référence

Embase pour limiteur de débit

avec crépine 24-0714-3470

Embase avec crépine 46 92

46

9

40,570

3

L1 L Ø 13,5

Ø 8,4

160 14,5

75 SW27

sortie P

G 3/8” entrée G 1/2”

longueur de combrement

29(40) 9

Embase Nbre de Cote L Cote L₁ Poids Référence limiteurs [n] [mm] [mm] [kg/pièce]

1 92 74 0,55 24-0714-3477

2 138 120 0,75 24-0714-3478

3 184 166 0,95 24-0714-3479

4 230 212 1,15 24-0714-3480

5 276 258 1,35 24-0714-3481

6 322 304 1,55 24-0714-3482

Embase pour 1 à 6 limiteurs de débit et filtre à huile

Matériau . . . AlCuPb F38, anodisé, neutre

sortie G3/8”

40.5

SW27 Ø8.4

9

70

9375

p

17

40

30 15

Ø13.5

(40)

33

42 31

longueur de combrement

entrée G3/8”

9

Embase et filtre à huile Nbre de Cote L Cote L₁ Poids Référence ¹⁾ limiteurs [n] [mm] [mm] [kg/pièce]

1 145,5 127,5 0,85 24-0714-3471

2 191,5 173,5 1,05 24-0714-3472

3 237,5 219,5 1,25 24-0714-3473

4 283,5 265,5 1,45 24-0714-3474

5 329,5 311,5 1,65 24-0714-3475

6 375,5 357,5 1,85 24-0714-3476

1) Filtre à huile doit être commandé séparément.

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(5)

Elément aveugle pour sortie d'embase non utilisée

Filtre à huile avec vanne d’arrêt

Matériau . . . AlCuMgPb F38 anodisé, neutre Finesse de filtration . . . 0,1 mm

Poids . . . 2,3 kg

Filtre à huile avec vanne d’arrêt Désignation Référence

Filtre à huile avec vanne d’arrêt 24-0651-3041

Filtre à huile avec vanne d’arrêt

ca.130

17.5

34.5

178 G 1/2

SW27

75

69

Elément aveugle pour une sortie d'embase non utilisée

Matériau . . . AlCuMgPb F38 anodisé, neutre Modèle . . . avec vis de fixation M6 X 45 et

Joints toriques Poids

. . . .

0,25 kg/pièce

Élément aveugle Faux élément

32 70

M6

632 45

1140

Pièces de rechange Désignation Référence

Vanne manuelle 24-2104-2009 Filtre, finesse de filtration 100 mm 24-0651-2200 Jeu de joints pour filtre 24-0404-2293

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(6)

Limiteur de débit SP/SMB8 Généralités

Modèle . . . vanne de limitation du débit 2 voies Position de montage . . . indifférente (si monté avec un filtre position verticale) Température ambiante et température du lubrifiant . . . 0 à +100°C Matériau . . . AlCuPb F38

anodisé, neutre Poids . . . 0,5 kg

Caractéristiques hydrauliques Débit nominal . . . par palier de

0,08 à 8 l/min (Cf. tableaux correspondants pages 7) Pression de service p1

sans dispositif . . . 5 à 200 bar E4/E5 avec détecteur . . . 5 à 85 bar E6 avec détecteur de piston 5 à 200 bar Pression différentielle requise entre l’entrée p₁ et la sortie p₃ . . . ≥ 5 bar

Lubrifiant . . . huiles minérales, synthétiques et huiles non polluantes Viscosité de service . . . 20 à 600 mm /s ⁴)

Caractéristiques techniques

Détecteur de piston E6 Modèle . . . inductif PNP (NF, position correcte, contact fermé) Tension de commutation . . . . 12 à 36 V CC Courant de commutation. . . . 100 mA Température de

fonctionnement . . . 0 °C à +80 °C Protection contre les

court-circuits . . . intégrée Protection (DIN 40 050) . . . . IP 67 ⁵)

Accessoires / Pièces de rechange

Désignation Référence Limiteur de débit SP/SMB8

sans gicleur, sans détecteur 24-1883-3005

Jeu de joints pour 24-0404-2339

Détecteur, Version E4

Détecteur sans connecteur 24-1072-2113

Détecteur avec connecteur avec LEDs, 24 V CC 24-1072-2115

Connecteur avec LEDs, 24 V CC 24-1882-2151

Détecteur, Version E5

Détecteur sans connecteur 24-1072-2113

Détecteur avec connecteur sans LEDs (230 V AC/CC) 24-1072-2114

Connecteur sans LEDs 24-1882-2121

Détecteur de piston, Version E6

Détecteur de piston (sans connecteur) 24-1884-2282

Connecteur droit, 4 pôles, M 12x1 179-990-371

Connecteur coudé, 4 pôles, M 12x1 179-990-372

Connecteur droit, 4 pôles, M 12x1 avec 5 m câble (orange) 179-990-600 Connecteur coudé, 4 pôles, M 12x1 avec 5 m câble (orange) 179-990-601

Appareil de contrôle

Unité de contrôle de groupe pour 12 entrées maxi. (24 V CC) 84-8011-0369 1) Le détecteur ATEX est identique au modèle de base E5.

Les caractéristiques électriques du détecteur ATEX sont à respecter ; le détecteur ATEX doit être utilisé unique- ment avec un coupe-circuit mis en place par l'utilisateur 2) Extinction efficace des étincelles obligatoire

3) Respecter la puissance maximale

4) Lors d'un démarrage dans un environnement froid avec une viscosité > 600 mm /s on peut observer une diminution du débit de consigne.

5) Commander les connecteurs séparément, cf. Accessoires

Détecteur de piston E4 / E5 Modèle . . . contact à gaz inerte

Commutateur / contact . . . contact Reed / magnétique Température ambiante et température du lubrifiant . . . 0 à + 90 °C Matériau / Corps . . . anodisé, neutre, raccord polyamide Poids . . . 0,2 kg

Version normale Version ATEX ¹)

Tension . . . 24 V à 230 V AC/CC ²) 30 V CC Courant. . . 2A maxi. ³) 100 mA maxi.

Puissance . . . 40 W maxi.

Fonctionnement . . . NF NF

(position correcte, contact fermé) (position correcte, contact fermé) Protection . . . IP 65 EX II 3 cII CT6

Raccordement

E4 connecteur droit, 4 pôles, 24 V CC, avec LED verte et jaune, M12x1

E5 connecteur droit, 4 pôles, E5 connecteur droit, 4 pôles, 24-230 V AC/CC, sans LED, M12x1 sans LED, M12x1

Raccordement câbles . . vissé vissé Diamètre câbles

E4 3x0,75 mm maxi.

E5 2x0,75 mm maxi E5 2x0,75 mm maxi.

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(7)

Buses

0,081 050 0,50 24-0455-2574

0,115 055 0,55 24-0455-2575

0,150 060 0,60 24-0455-2576

0,207 065 0,65 24-0455-2577

0,252 070 0,70 24-0455-2578

0,290 075 0,75 24-0455-2579

0,345 080 0,80 24-0455-2580

0,411 085 0,85 24-0455-2581

0,468 090 0,90 24-0455-2582

0,559 095 0,95 24-0455-2583

0,650 100 1,00 24-0455-2584

0,730 105 1,05 24-0455-2585

0,794 110 1,10 24-0455-2586

0,884 115 1,15 24-0455-2587

0,978 120 1,20 24-0455-2588

1,087 125 1,25 24-0455-2589

1,177 130 1,30 24-0455-2590

1,303 135 1,35 24-0455-2591

1,425 140 1,40 24-0455-2592

1,558 145 1,45 24-0455-2593

1) pour une viscosité de service de 300 mm /s et une pression différentielle de 20 bar

1,67 150 1,50 24-0455-2594

1,79 155 1,55 24-0455-2595

1,92 160 1,60 24-0455-2596

2,07 165 1,65 24-0455-2597

2,21 170 1,70 24-0455-2598

2,36 175 1,75 24-0455-2599

2,52 180 1,80 24-0455-2600

2,67 185 1,85 24-0455-2601

2,80 190 1,90 24-0455-2602

2,98 195 1,95 24-0455-2603

3,16 200 2,00 24-0455-2604

3,30 205 2,05 24-0455-2605

3,43 210 2,10 24-0455-2606

3,58 215 2,15 24-0455-2607

3,79 220 2,20 24-0455-2608

3,98 225 2,25 24-0455-2609

4,18 230 2,30 24-0455-2610

4,37 235 2,35 24-0455-2611

4,57 240 2,40 24-0455-2612

4,80 245 2,45 24-0455-2613

5,00 250 2,50 24-0455-2614

5,19 255 2,55 24-0455-2615

5,37 260 2,60 24-0455-2616

5,55 265 2,65 24-0455-2617

5,77 270 2,70 24-0455-2618

5,99 275 2,75 24-0455-2619

6,22 280 2,80 24-0455-2620

6,49 285 2,85 24-0455-2621

6,74 290 2,90 24-0455-2622

6,95 295 2,95 24-0455-2623

7,15 300 3,00 24-0455-2624

7,31 305 3,05 24-0455-2625

7,48 310 3,10 24-0455-2626

7,72 315 3,15 24-0455-2627

7,98 320 3,20 24-0455-2628

Tableau des gicleurs SP/SMB8

Débit Pièce de rechange

nominal ¹⁾ Indice gicleur Gicleur-Ø Gicleur D₁complet

[l/min] [Ø mm] Référence

Débit Pièce de rechange

nominal Indice gicleur Gicleur-Ø Gicleur D₁comple

[l/min] [Ø mm] Référence

Remarque !

Les valeurs du tableau, juqu'au diamètre de buse de 1,45 inclus, sont don- nées pour une pression différentielle de 20 bar et une viscosité de 300 mm /s. D'autres pressions différentielles ou viscosités peuvent entraîner de légères variations du débit. Ceux-ci peuvent être calculés précisément pour une pression avec le diagramme des débits et les facteurs de correction (voir l'exemple d'application).

Les valeurs du tableau, à partir du diamètre de buse de 1,5, sont valides sans aucune correction pour l'ensemble de la plage de viscosité de 150 mm /s à 600 mm /s et pour des pressions différentielles de 20 bar à 150 bar.

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(8)

Plage de viscosité

150 mm²/s – 300 mm²/s – 600 mm²/s

0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 1,20 1,30 1,40 1,50 1,60

Taille de buse [mm]

0,65

0,70

0,75

0,80

0,85

0,90

0,95

1,00

Facteur de réduction du débit

100200300400500600

0 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,0 1,10 1,20 1,30 1,40 1,50 1,60 1,70

Débit [l/min]

Taille de buse

[mm] 0,500,550,60 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1,00 1,05 1,10 1,15 1,20 1,25 1,30 1,35 1,40 1,45

Viscosité [mm²/s]

Exemple d'application pour la sélection de la buse Il est donné que : débit souhaité de 0,690 l/min

viscosité de service 300 mm /s pression différentielle 50 bar (par ex. pression du système 90 bar, contre-pression 40 bar)

1) Présélection du diamètre de buse

• Déterminez le point d'intersection entre le débit souhaité (0,690 l/min) et la viscosité de service (300 mm /s).

• La courbe située après détermine le diamètre de buse (1,05 mm).

• Le point d'intersection entre la courbe de la buse (1,05 mm) et la viscosité de service (300 mm /s) donne le volume attendu de la buse sélectionnée à 20 bar. Dans l'exemple donné le volume est de 0,735 l/min.

Sélection de la taille de la buse de 0,50 à 1,45 mm avec des pressions différentielles de 20 bar et 150 bar et des viscosités de 150 mm /s à 600 mm

2) Déterminez le facteur de correction pour la pression différentielle et calculer le débit réel.

Le diagramme de sélection de la taille de buse se base sur une pression différentielle de 20 bar.

Les pressions différentielles plus importantes réduisent le débit. Le débit réduit peut être calculé avec un facteur de correction.

• Pour la viscosité de 300mm /s utilisée dans l'exemple, il faut utiliser la bande bleue au milieu. La bande recouvre de façon ascendante la plage de pression de 50 bar à 150 bar.

• Dans notre exemple avec une buse d'un dia- mètre de 1,05 mm, le point d'intersection vertical avec la bande bleue est déterminé à 50 bar.

• Le point d'intersection horizontal avec l'axe vertical (facteur de réduction du débit) donne le facteur de correction, ici 0,925.

• Pour obtenir le débit réel, il faut multiplier le débit attendu déterminé pour 20 bar avec le facteur de correction :

0,735 l/min x 0,925 = 0,680 l/min

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(9)

Code produit :

SP/SMB8/2 .. / ... ....

Référence :

24-2708- . ...

Codification

Exemple de commande

Codification du limiteur de débit SP/SMB8

SP/SMB8/2 / ATEX

Indice de la taille des gicleurs

Indice des gicleurs, voir tableau page 7 Contrôle de débit

/0 = sans détecteur

E4 = avec détecteur (Connecteur 24 V CC maxi., LED) E5 = avec détecteur (Connecteur 230 V AC maxi., sans LED) E6 = avec détecteur de piston ¹)

Indice du modèle

2 = équipé d'un gicleur, de joints toriques en FPM Taille

8 = Débit Q = 0,09 à 8,18 l/min (réglage usine) (Le débit nécessaire est déterminé par la taille du gicleur, voir le tableau des gicleurs page 7)

Construction

Limiteur de débit avec étranglement fixe (gicleur)

Référence du limiteur de débit SP/SMB8

24-2708- ATEX

Spécification matériel (établie en usine)

Indice de la taille des gicleurs

Indice des gicleurs, voir tableau page 7

0 = sans détecteur 7 = avec détecteur E4 8 = avec détecteur E5 6 = avec détecteur de piston E6

Limiteur de débit de type SP/SMB et de taille 8 (SP/SMB8) équipé de gicleur (2), avec un détecteur 2 points, version 24-230 V AC/DC (E5), un diamètre de gicleur de 0,5 mm et un débit de 0,08 l/min (050) donne le

Code produit : SP/SMB8/2E5/050 et la

Référence: 24-2708-8 050

1) Les connecteurs doivent être commandés séparément, voir Accessoires page 6

ATEX = marquage uniquement pour les versions ATEX (uniquement avec le contrôle de débit E5)

Remarques

Les limiteurs de débit de type SP/SMB8 sont disponibles en version ATEX :

EX Zone 1 EX Zone 21 Caractéristiques spéciales :

• Boîtier avec mise à la terre

• Plaque d'identification plus importante

• Utilisation uniquement avec un coupe- circuit

• Apposition de la signalétique ATEX Respectez les limitations concernant la plage température et la classe d'explosion

Vous pouvez obtenir des information supplémentaires auprès de

SKF Lubrication Systems Germany AG.

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(10)

Exemple d’une installa- tion de lubrification par circulation d’huile

La pompe (1) alimente la ligne principale (2) en lubrifiant. Ce dernier arrive jusqu’aux points de lubrification en passant par le limiteur de débit (4) et par les distributeurs progressifs (3) ou les répartiteurs de débit (6).

Les détecteurs montés sur le limiteur (4) contrôlent le débit.

Les unités de contrôle de groupe (5) ana- lysent les signaux reçus.

Exemple d’une installation de lubrification par circulation

1 2

6 5

4 3

M

L RAE

3 2 1 4 5 B 6

3 1 2 4 5 6 B

Remplacement des gicleurs

2 1 6 5 3 4 7

1 Pompe 2 Ligne principale 3 Distributeur progressif 4 Limiteur de débit avec détecteur 5 Unité de contrôle de groupe 1-12 6 Répartiteur de débit

1 Limiteur de débit 2 Réceptacle 3 Piston de réglage 4 Gicleur interchangeable 5 Ressort de pression 6 Embase

7 Vis de butée

• Arrêter l’alimentation en huile du limi- teur de débit au niveau de la vanne d’arrêt (le cas échéant, au niveau du filtre à huile).

 Attention !

Le ressort maintient sous tension le piston de réglage !

• Retirer avec précaution la vis de butée (à l’aide d’une clé pour vis à tête creuse 6 pans H30), le cas échéant le détecteur et son joint torique.

 Attention : risques de brûlure !

L’huile qui s’écoule peut être brûlante !

• Retirer le piston de réglage avec le gicleur et son joint torique, puis le ressort de pression.

• Enlever le gicleur du piston de réglage.

Pour vous aider à retirer le gicleur, utiliser une tige d’environ ø 7 mm ( en aucun cas un objet pointu comme un traceret).

• Insérer dans le piston de réglage le nouveau gicleur et son joint torique, jusqu’en butée.

• Placer le ressort de pression dans l’orifice. Ne pas insérer en biais.

• Insérer le piston de réglage avec le nouveau gicleur dans l’orifice contre le ressort de pression. Ne pas insérer en biais.

• Vérifier le bon fonctionnement du pis- ton de réglage en le pressant contre le ressort de pression. Un mauvais positionnement (en biais notamment) risque de détériorer le système.

• Remettre la vis de butée, le cas échéant le détecteur et son joint torique.

• Ouvrir la vanne d‘arrêt

Remplacement des gicleurs

Remarque importante !

Lorsque les sections des gicleurs ont été modifiées, il faut également actualiser les informations sur la plaque d'identification.

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(11)

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.

Refer to brochure 18872 EN for more information.

(12)

Cette notice vous a été remise par :

SKF Lubrication Systems Germany GmbH

2. Industriestrasse 4 · 68766 Hockenheim · Allemagne Tél. +49 (0)30 72002-0 · Fax +49 (0)30 72002-101 www.skf.com/lubrification

® SKF est une marque déposée du Groupe SKF.

Le contenu de cette publication est soumis au copyright de l’éditeur et sa reproduction, même partielle, est interdite sans autorisation écrite préalable.

Le plus grand soin a été apporté à l’exactitude des informations données dans cette publication mais SKF décline toute responsabilité pour les pertes ou dommages directs ou indirects découlant de l’utilisation du contenu du présent document.

Référence : 1-3028-FR

Sous réserve de modifications ! (02/2016)

Informations importantes sur l’utilisation des produits

Tous les produits SKF doivent être employés dans le strict respect des consignes telles que décrites dans cette brochure ou les notices d’emploi. Dans le cas où des notices d’emploi sont fournies avec les produits, elles doivent être lues attentivement et respectées.

Tous les lubrifiants ne sont pas compatibles avec les installations de lubrification centralisée. Sur demande de l’utilisateur, SKF peut vérifier la compatibilité du lubrifiant sélectionné avec les installations de lubrification centralisée.

L’ensemble des produits, ou leurs composants, fabriqués par SKF est incompa- tible avec l’emploi de gaz, de gaz liquéfiés, de gaz vaporisés sous pression, de vapeurs et de tous fluides dont la pression de vapeur est supérieure de 0,5 bar à la pression atmosphérique normale (1013 mbar) pour la température maximale autorisée.

Nous attirons plus particulièrement votre attention sur le fait que les produits dangereux de toutes sortes, surtout les produits classés comme dangereux par la Directive CE 67/548/CEE article 2, paragraphe 2, ne peuvent servir à ali- menter les installations de lubrification centralisée SKF, ne peuvent être trans- portés ou répartis par ces mêmes installations, qu’après consultation auprès de SKF et l’obtention de son autorisation écrite.

Consulter nos notices :

1-3027-FR Les limiteurs de débit, notice générale

1-3001-FR Limiteurs de débit SP/SMB3 6 à 38 l/min Détecteurs 1-3001-FR Limiteurs de débit SP/SMB6 25 à 132 l/min Détecteurs

1-3002-FR Limiteurs de débit SP/SMB9 0.09 à 8.18 l/min Contrôleur de débit à engrenage

1-3003-FR Limiteurs de débit SP/SMB10 0.21 à 8.15 l/min Contrôleur de débit à engrenage avec débit commutable 1-3004-FR Limiteurs de débit SP/SMB13 6 à 38 l/min Contrôleur de débit à engrenage

1-3005-FR Limiteurs de débit SP/SMB14 25 à 132 l/min Contrôleur de débit à engrenage 1-1730-FR Connecteurs électriques

PLEASE NOTE:

Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series SMB M, featuring innovative building block design for highest variability.
