Nom : ... Prénom : ... Date : ...
Construction Equipements Techniques Aménagement Finition Acte de construire
Orientation - Fiches Métiers Sorties Scolaires CFG / Stages
SEGPA Habitat - dimension ouverture.rtf I.S. Page 1 sur 4

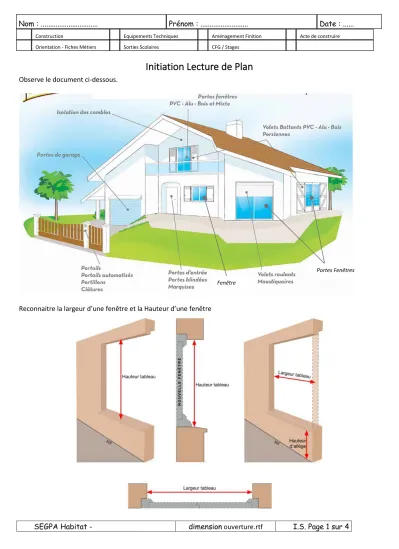

Initiation Lecture de Plan
Observe le document ci-dessous.
Reconnaitre la largeur d’une fenêtre et la Hauteur d’une fenêtre
Fenêtre
Portes Fenêtres
Nom : ... Prénom : ... Date : ...
Construction Equipements Techniques Aménagement Finition Acte de construire
Orientation - Fiches Métiers Sorties Scolaires CFG / Stages
SEGPA Habitat - dimension ouverture.rtf I.S. Page 2 sur 4
Le vocabulaire d’une ouverture
Nom : ... Prénom : ... Date : ...
Construction Equipements Techniques Aménagement Finition Acte de construire
Orientation - Fiches Métiers Sorties Scolaires CFG / Stages
SEGPA Habitat - dimension ouverture.rtf I.S. Page 3 sur 4
Les différents types d’ouvertures
Fenêtre à la Française
Ouverture Oscillo- battante
Ouverture coulissante
Ouverture à soufflet
Ouverture basculante
Nom : ... Prénom : ... Date : ...
Construction Equipements Techniques Aménagement Finition Acte de construire
Orientation - Fiches Métiers Sorties Scolaires CFG / Stages
SEGPA Habitat - dimension ouverture.rtf I.S. Page 4 sur 4
Travail à réaliser : Initiation Lecture de Plan
1. A l’aide d’un mètre, remplir le tableau suivant, en fonction de toutes les ouvertures de ton logement.
2. Puis, dans les trois dernières colonnes mettre une croix en fonction du type d’ouverture.
Nombre total d’ouverture : ………..
Pièces Largeur Nominale de
Baie Hauteur Nominale
de Baie Porte Fenêtre Porte-
Fenêtre
(ex : salon, chambre, cuisine …) (Largeur de l’ouverture) (Hauteur de l’ouverture) Mettre une croix dans la bonne colonne
Ajouter des lignes si nécessaire
3. Indiquer le type d’ouverture de vos fenêtres en fonction du cours en page 3.
Dans ma chambre, l’ouverture est ……….
Dans le séjour, l’ouverture est ……….
Dans la cuisine, l’ouverture est ……….
Dans la salle de bain, l’ouverture est ……….
4. Indiquer le type de fermeture de vos ouvertures en fonction du cours page 1 (Exemple : Volet bois, volet roulant PVC …)
Dans ma chambre, la fermeture est ……….
Dans le séjour, la fermeture est ……….
Dans la cuisine la fermeture est ……….
