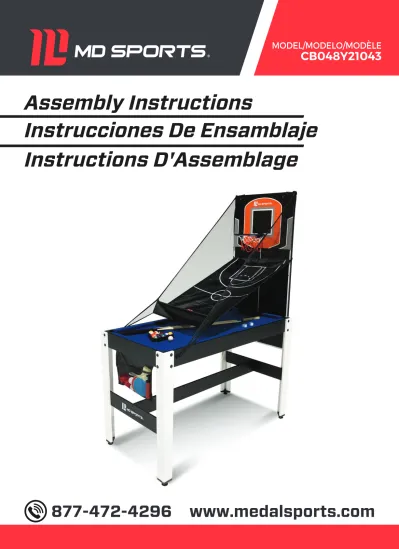

MODEL/MODELO/MODÈLE
CB048Y21043
www.medalsports.com 877-472-4296
Instrucciones De Ensamblaje Assembly Instructions
Instructions D'Assemblage
English Español Français
GARANTIE LIMITEE DE 90 JOURS GARANTÍA LIMITADA DE 90 DÍAS
LIMITED 90 DAYS WARRANTY
This product is covered by a limited warranty that is effective for 90 days from the date of purchase. If, during the limited warranty period, a part is found to be defective or breaks, we will offer replacement parts at no cost to you, the customer. The only exceptions to the warranty include mainframes, table tops, playing surfaces, batteries or tools.
The above warranty will not apply in cases of damages due to improper usage, alteration, misuse, abuse, accidental damage or neglect.
This Limited Warranty gives you specific legal rights and you may also have other rights vary from one State (province) to another.
A PURCHASE RECEIPT (or other proof of purchase) will be required before any warranty service is initiated. For all requests for warranty service, please feel free to contact our Consumer Service Department.
Please be aware of your product’s Limited Warranty for the return/refund policy from the store, We, at Medal Sports, cannot handle the product which is out of product’s limited warranty since we only provide available parts. Thank you!
PLEASE CONTACT US BEFORE RETURNING THE PRODUCT TO THE STORE!
Ce produit est couvert par une garantie limitée valable 90 jours à compter de la date d'achat. Si pendant cette période une pièce est jugée défectueuse ou se casse, nous la remplacerons gratuitement. Les seules exceptions à la garantie comprennent les armatures principales, les dessus de table, les surfaces de jeu, les piles ou les outils.
La garantie ci-dessus ne s’applique pas en cas de dommages occasionnés par une mauvaise utilisation, une altération, un abus, des un dommage accidentel ou une négligence.
Cette garantie limitée vous accorde des droits légaux spécifiques ainsi que d’autres droits variant d’un état (province) à un autre.
UNE FACTURE D'ACHAT (ou toute autre preuve d'achat) sera exigée avant toute intervention sous garantie. Pour toute demande d'intervention sous garantie, veuillez contacter notre Service Clientèle.
Comprenez votre garantie limitée de produit en ce qui concerne notre politique de retour/remboursement depuis le magasin.
Chez Medal Sports, nous ne pouvons pas traiter un produit qui n’est plus sous garantie puisque nous ne pouvons que fournir les pièces disponibles. Remerciements!
VEUILLEZ NOUS CONTACTER AVANT DE RETOURNER LE PRODUIT AU MAGASIN!
Este producto está cubierto por una garantía limitada que tiene una vigencia de 90 días a partir de la fecha de su compra. Durante el periódo de la garantía limitada, si una parte defectuosa o quebrada es encontrada, nosotros ofreceremos una reparación o un reemplazo de la partes sin ningún costo para usted, nuestro cliente. Las únicas excepciones de la garantía incluyen unidades centrales, tableros de mesa, superficies de juego, pilas o herramientas.
La susodicha garantía no se aplicará en los casos de daños debido al uso impropio, la alteración, el mal uso, el abuso, el daño accidental o la negligencia.
Esta garantía limitada le da a usted derechos legales específicos, usted también puede tener otros derechos que varían de un estado (provincia) a otro.
EL RECIBO DE LA COMPRA (U otra prueba de compra) sería requerida antes que cualquier servicio de garantía fuera iniciada. Para todo pedido por servicio de garantía, por favor siéntase libre de ponerse en contacto con nuestro Departamento de Servicio de Consumidor.
Por favor tenga en cuenta sobre la Garantía Limitada de su producto para la política de vuelta/reembolso desde la tienda, Nosotros, Medal Sports, no podemos manejar el producto que está fuera del límite de garantía ya que proporcionamos solamente partes disponibles. ¡Gracias!
¡POR FAVOR PÓNGASE EN CONTACTO CON NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA TIENDA!
NOUS SOMMES PRÊTS À VOUS AIDER ESTAMOS LISTOS
AYUDA WE ARE READY
TO HELP
NE PAS RAPPORTER EN MAGASIN NO DEVOLVERLO A LA TIENDA
DO NOT RETURN TO STORE
Veuillez contacter Por favor Contactar
Please Contact
MD SPORTS
Service Clientèle Appel Gratuit Servicio al Cliente
Llamada Gratuita Customer Service
Toll Free
877-472-4296
Lunes a Viernes,
9:00 a.m. a 5:00 p.m. ET Du lundi au vendredi de 9:00 a 17 heures HNE Mon.-Fri.,
9:00 a.m. to 5:00 p.m. EST For additional resources and Frequently Asked Questions,
Por mayor información y Preguntas Frecuentes, favor
Pour toute information
complémentaire ou réponse
English Español Français
OUTILS REQUIS HERRAMIENTAS NECESARIAS
TOOLS REQUIRED
Power Tools: Set to Low Torque
/ Herramientas eléctricas: Establecer bajo par de torsión / Visseuse électrique: Couple faible
High Torque Over Tightened / Alto par más estrictas / Un couple élevé peut créer des dommages
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in order to avoid damaging the legs.
Please only use furniture polish spray to clean the exterior surfaces of the product.
Adult supervision is required for children playing this game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR solamente.
Por favor no sientes, subas o inclínes el producto.
Por favor no arrastres el producto cuando está moviendo para evitar el daño sobre las piernas.
Por favor use solamente spray de pulido para muebles para limpiar la superficie exterior del producto.
Se requieren la supervisión adulta para niños cuando esté jugando al juego.
1.
2.
3.
4.
5.
Ce produit est conçu pour une utilisation en intérieur uniquement.
Veuillez ne pas vous asseoir, grimper ou vous appuyer sur la produit.
Veuillez ne pas déplacer la produit en la tirant pour ne pas endommager les pieds.
Veuillez utiliser seulement le vernis pour meuble pour nettoyer les surfaces extérieures du produit de jeu.La surveillance d’adultes est requise pour les enfants qui jouent ce jeu.
1.
2.
3.
4.
5.
- Not Included - Not Included - Included
Adult assembly required.
CHOKING HAZARD - This item contains small parts and small balls.
Not suitable for children under 3 years.
L'assemblage doit être effectué par des adultes.
RISQUE D’ASPHYXIE - Ce produit contient de petites pièces et de petites boules. Ne convient pas aux enfants de moins de 3 ans.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas pequeñas y pequeñas bolas. No es apto para niños menores de 3 años de edad.
RECOMMENDED
IMPORTANT NOTICE AVISO IMPORTANTE NOTE IMPORTANTE
WARNING ADVERTENCIA ATTENTION
X2
At least 2 adults needed Se necesitan al menos 2
adultos
Il faut au moins 2 adultes
Do not use or keep product outdoors. For
indoor use only. No wet/humid conditions.
No usar o guardar el producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el producto en lugares humedos o mojados N’utilisez ni ne stockez ce
produit en extérieur.
Uniquement pour utilisation en intérieur.
Ne pas exposer à l'humidité Keep away from pets in
assembly area Mantener alejados a los animales domesticos del
area de ensamble Tenir les animaux de compagnie à distance No children in assembly
area
No deben estar los niños en el area de ensamble
Pas d’enfants dans la zone d’assemblage Phillips Screwdriver
Standard (Flat Head Screwdriver)
Allen Key
Electric Screwdrivers may be helpful during assembly; however, please set a low torque and use extreme caution.
Los destornilladores eléctricos pueden ser de gran ayuda durante el ensamblado; sin embargo, por favor ajuste el par de giro bajo y sea extremadamente precavido.
Un tournevis électrique peut être utile pour l'assemblage; utilisez cependant une vitesse de rotation lente et avec prudence.
Destornillador Phillips Destornillador de Cabeza Plana Llave Allen
- No incluido - No incluido - Incluido
Tournevis cruciforme Tournevis standard (Tête plate)
Clé hexagonale
- Non inclus - Non inclus - Incluse
RECOMENDADO RECOMMANDÉ
PART NUMBER NÚMERO DE PIEZA NUMÉRO D'ARTICLE
FIG. NUMBER NÚMERO DE FIG.
NUMÉRO FIG.
QUANTITY CANTIDAD QUANTITÉ PART
PIEZA PIÈCE PART NAME
1
x1
FOR FIG. 1
NOM DE LA PIÈCE NOMBRE DE PIEZA
2
x1
FOR FIG. 6
Table Tennis Hockey Topand
Tennis de table et partie supérieure hockey Tenis de mesa
y cima de hockey
3
x1
FOR FIG. 10 4
x1
FOR FIG. 2 5
x1
FOR FIG. 2
6
x1
FOR FIG. 2
Leg - C Pata - C Pied - C
7
x1
FOR FIG. 2
Leg - D Pata - D Pied - D
IDENTIFICATEUR DE PIÈCES PARTS IDENTIFIER
English Español Français
IDENTIFICADOR DE PIEZAS
11
x2
FOR FIG. 8
Bracket - A Patte de
fixation - A Soporte - A
12
x1
FOR FIG. 8
Bracket - B Patte de
fixation - B Soporte - B
13
x1
FOR FIG. 8
Bracket - C Patte de
fixation - C Soporte - C
Billiard Mainframe
Unité centrale billard Unidad
principal de billar
Backboard Tablero Panneau Leg - A Pata - A Pied - A Leg - B Pata - B Pied - B
10
x4
FOR FIG. 4
Leg Leveler Niveleur de
pied Nivelador
de pata
8
x2
FOR FIG. 3
End Leg Panel Panneau
pied inférieur Panel de
extremo para pata
16
x1
FOR FIG. 10
Rim - A Aro - A Panier - A
17
x1
FOR FIG. 10
Rim - B Aro - B Panier - B
14
x2
FOR FIG. 10
Hook Gancho Crochet
15
x2
FOR FIG. 1
Rivet Plug Bouchon
rivet Remache
21
x1
FOR FIG. 9
Ball Return Net
Filet retour de balle Red de
regreso de balón
9
x1
FOR FIG. 4
Side Leg Panel Panneau pied
latéral Panel lateral
para pata
18
x1
FOR FIG. 10
Rim Net Filet de
l’anneau Red
19
x1
FOR FIG. 7
Table Tennis Net
Filet de tennis de table Malla de
tenis de mesa
20
x2
FOR FIG. 7
Table Tennis Post
Poteau pour tennis de table Poste de mesa
de tenis
MÉTAUX HARDWARE
HARDWARE
A4
x8
FOR FIG. 3
4x19mm Screw
Vis 4x19mm Tornillo
4x19mm
A8
x1
Allen Key Clé
hexagonale Llave allen
A1
x16
FOR FIG. 2
1/4"x1-1/8"
Bolt
Boulon
1/4"x1-1/8"
Perno
1/4"x1-1/8"
A2
x16
FOR FIG. 2
1/4" Washer Arandela 1/4" Rondelle 1/4"
A3
x4
FOR FIG. 4
4x38mm Screw
Vis 4x38mm Tornillo
4x38mm
A5
x8
FOR FIG. 8
3.5x14mm Screw
Vis 3.5x14mm Tornillo
3.5x14mm
A6
x3
FOR FIG. 10
3x12mm Screw
Vis 3x12mm Tornillo
3x12mm
English Español Français
Needle / Aguja / Aiguille 34
x1
FOR FIG. 1
Net Bag Bolsa de red Sac à filet
ACCESSOIRES ACCESORIOS
ACCESSORIES
22
x2
Pusher Mazo Poussoir
24
x2
Felt Pad Coussinet
de feutre Almohadilla
de fieltro
26
x2
Table Tennis Ball
Balle de ping-pong Bola de tenis
de mesa
23
x2
Puck Disco Palet
FOR FIG. 6
FOR FIG. 7
FOR FIG. 6 FOR FIG. 6
28
x1
Billiard Ball Set
Ensemble boules de billard Bola de billar
27
x2
Cue Queue de
billard Taco
29
x1
Triangle Triángulo Triangle
FOR FIG. 5 FOR FIG. 5 FOR FIG. 5
1 2 3 4 5 6
7 8 9 10
11 12 1314
15
30
x1
Brush Cepillo Brosse
FOR FIG. 5 31 FOR FIG. 5 FOR FIG. 12
x2
Chalk Tiza Craie
33
x1
Air Pump Bomba de aire Pompe à air
32
x1
Basketball Balón de
baloncesto Balón de
baloncesto
25
x1
Table Tennis Paddle - Red
Raquette de tennis de table - Rouge Paleta de tenis
de mesa - Roja
FOR FIG. 7
35
x1
Table Tennis Paddle - Blue
Raquette de tennis de table - Bleu Paleta de tenis
de mesa - Azul
FOR FIG. 7
A7
x3
FOR FIG. 1
4x12mm Screw
Vis 4x12mm Tornillo
4x12mm
33
P1
x4
FOR FIG. 2 P2
x16
FOR FIG. 1
1/4" T - Nut Tuerca - T 1/4"Écrou en T 1/4"
5/16" T - Nut T - Écrou 5/16"
Tuerca - T 5/16"
P3
x2
FOR FIG. 6
Hockey Goal But de
hockey Portería de
hockey
English Español
PIÈCES PRÉINSTALLÉES PRE-INSTALLED PARTS
English Español Français
PIEZAS PREINSTALADAS
AVANT L’ASSEMBLAGE ANTES DE MONTAR
BEFORE ASSEMBLY
ASSEMBLAGE MONTAJE
ASSEMBLY
Find a clean, level place to begin the assembly of your product.
Verify that you have all listed parts as shown on the part list pages. If any parts are missing, call our customer service.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar el ensamblaje del producto.
Compruebe que tenga todas las piezas que se muestran en la lista de piezas. Si falta alguna pieza, llame a nuestro servicio al cliente.
1.
2.
Trouvez un endroit propre et plat pour commencer à assembler votre produit.
Vérifiez que vous avez toutes les pièces énumérées comme indiqué sur les pages de liste des pièces. S’il y a des pièces qui manquent, appelez notre service clientèle.
1.
2.
FIG. 1
1
x1P2
x1615
x234
x1Pre-installed
15
15 P2
1
A7
x334 34
34 A7
1
English Español
ASSEMBLAGE ASSEMBLY
English Español Français
MONTAJE FIG. 2
4
x1 x1
5
6
x17
x4 x1
P1
A1
x16A2
x16FIG. 3
8
x8 x2
A4
Pre-installed
A8
x129
A4
5
29 5
A4
5
Note: Both logo panels should be
5
inverted when assembling.
Nota: Ambos paneles del logo deben ser invertido cuando ensamblar.
Note: Les deux panneaux logo doivent être inversés pendant l’assemblage.
P1
A2 A2 A1
A1 4
5
6 7
8
8
A4
English Español
ASSEMBLAGE ASSEMBLY
English Español Français
MONTAJE FIG. 4
9
x110
x4Two strong adults are recommended
to turn over the table as shown. Se recomienda la participación de dos adultos para invertir la mesa como se muestra.
La présence de deux adultes robustes est recommandée pour tourner la table comme sur Fig.
CAUTION PRECAUCIÓN ATTENTION
Note: Go back and make sure that all connections are tight.
Nota: Vuelva y asegúrese que todas las conexiones están apretadas.
Note: Revérifiez que toutes les connexions sont bien serrées.
DO NOT LEAN THE TABLE ON ITS LEGS
/ NO INCLINAR LA MESA SOBRE LAS PATAS / NE FAITES PAS PENCHER LA TABLE SUR SES PIEDS DO NOT HOLD THE TABLE
BY THE LEGS
/ NO SOSTENER LA MESA POR LAS PATAS / NE PAS SOULEVER LA TABLE PAR LES PIEDS HOLD BY THE
TABLETOP / SOSTENER DE LA SUPERFICIE DE LA MESA / SOULEVER PAR LE DESSUS DE TABLE
CABINET / GABINETE / MEUBLE
A3
x410
A3
9
FIG. 6
2
x2 x1
22
23
x2GAME 1: Billiard JUEGO 1: Billar JUEGO 1: Billard
GAME 2: Slide Hockey
JUEGO 2: Hockey de mesa JUEGO 2: Hockey sur glissadeEnglish Español
ASSEMBLAGE ASSEMBLY
English Español Français
MONTAJE FIG. 5
27
x1 x2
28
29
x131
x230
x1Note: Tear off the backside papers of the Felt Pads (24) and stick them into the bottom of the Pushers (22).
Nota: Retire el papel de la parte trasera de la almohadilla de fieltro (24) y péguela en la parte inferior del mazo (22).
Note : Ôtez les papiers placés derrière les coussinets en feutre (24) et collez ceux-ci sur la base des lpoussoirs (22).
22
24
12
34
5 6
78
910 1112 1314
15
P3
x224
x22
Pre-installed
P3
P3
GAME 3: Table Tennis JUEGO 3: Tenis de mesa JUEGO 3: Tennis de table
ASSEMBLAGE ASSEMBLY
English Español Français
MONTAJE
FIG. 8
11
x1 x2
12
13
x1A5
x811
FIG. 7
19
x120
x220 26
x225
x135
x119 2
2
7 13
11
A5
21
x1ASSEMBLAGE ASSEMBLY
English Español Français
MONTAJE FIG. 9
2
1
15 21
21
Velcro Strap / Correa de Velcro
/ Bande Velcro
P3
ASSEMBLAGE ASSEMBLY
English Español Français
MONTAJE FIG. 10
3
x2 x1
14
14 14
17
x118
x116
x1A6
x3A6 17
3
Note: Attach the part with larger meshes to the rim.
Nota: Adjunta la parte con mallas más grandes al cerco.
Note: Fixez la partie au plus large maillage sur le cerceau du panier.
18
18
3
16
16 16
A B
ASSEMBLAGE ASSEMBLY
English Español Français
MONTAJE FIG. 11
3
2 2
14 14
GAME 4: Basketball
JUEGO 4: BaloncestoJUEGO 4: Basketball 32
x1ASSEMBLAGE ASSEMBLY
English Español Français
MONTAJE FIG. 12
YOU ARE NOW READY TO PL AY! !U
STED ESTA AH
RO A US VO
U PO Z M VE
AIN
TEN AN
