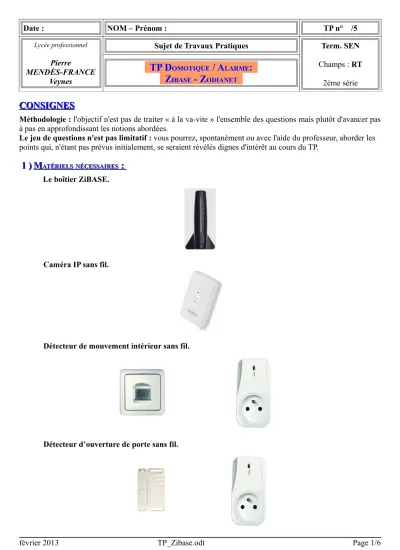

Date : NOM – Prénom : TP n° /5

Lycée professionnel

Pierre

MENDÈS-FRANCE Veynes

Sujet de Travaux Pratiques Term. SEN

Champs : RT 2ème série

TP D

OMOTIQUEOMOTIQUE

/ A / A

LARMELARME

: : Z Z

IBASEIBASE

- Z - Z

ODIANETODIANET

CONSIGNES

Méthodologie : l'objectif n'est pas de traiter « à la va-vite » l'ensemble des questions mais plutôt d'avancer pas à pas en approfondissant les notions abordées.

Le jeu de questions n'est pas limitatif : vous pourrez, spontanément ou avec l'aide du professeur, aborder les points qui, n'étant pas prévus initialement, se seraient révélés dignes d'intérêt au cours du TP.

1 )

1 ) M M

ATÉRIELSATÉRIELSNÉCESSAIRESNÉCESSAIRES

: :

Le boîtier ZiBASE.

Caméra IP sans fil.

Détecteur de mouvement intérieur sans fil.

Détecteur d’ouverture de porte sans fil.

(2)

2 )

2 ) M M

ISEISEENENSITUATIONSITUATION

: :

Pour permettre le contrôle d'installation domotique ou de surveillance vous allez étudier une borne de gestion sans fil et les capteurs associés. Après avoir paramétré les différents éléments, vous développerez un scénario pour répondre à un cahier des charges.

&

: cette icône vous indique le document à consulter pour répondre aux questions suivantes.

@

: cette icône vous indique de rédiger une réponse écrite.



: cette icône vous indique une manipulation sur le matériel ou informatique.

Pensez bien à faire valider votre travail, pour ne pas avancer avec de mauvaises données.

Les parties théoriques sont aux pages 2 et 3.

3 )

3 ) G G

ÉNÉRALITÉSÉNÉRALITÉS

: :

3.1 )

3.1 ) LLEEBOITIERBOITIER Z ZIIBASEBASE

3.1.1 )

&

:A partir du site http://www.zodianet.com/generalites.html, répondre aux questions suivantes :

@

: ZiBASE communique...avec toute une gamme de capteurs, de télécommandes et d'actionneurs.

@

: Le système Zodianet s'ouvre à vos besoins spécifiques avec les... .

@

^: ^Vous ^décrivez ^pourquoi ^et ^comment ^des ^actions

s'enchaînent... , quand vous voulez recevoir un..., un email, une …... , commander un appareil, déclencher une... .

3.1.2 ) Sur le même site, chercher la consommation du boîtier ZiBASE.

@

^{: P =}

3.1.3 ) En supposant que la borne fonctionne 365 jours par an et 24 heures sur 24, calculer l’énergie absorbée par le boîtier.

@

^{: W =}

3.1.4 )

@

: Calculer le coût hors abonnement pour une installation moyenne chez un particulier avec le prix du kWh de 0,1211 €.

3.2 )

3.2 ) LLAACAMÉRACAMÉRA IP IP SANSSANSFILFIL

3.2.1 )

@

^{: U =}

Vérifier par une mesure la consommation du courant. Validation du professeur :

(3)

3.2.2 )



^{: I =}

3.2.3 )

@

: En déduire P =

3.2.4 ) En supposant que la caméra fonctionne 365 jours par an et 24 heures sur 24, calculer l’énergie absorbée.

@

^{: W =}

3.2.5 )

@

: Calculer le coût pour hors abonnement pour une installation moyenne chez un particulier avec le prix du kWh de 0,1211 €.

3.2.6 )

@

: Que sont les règles APSAD ? 3.2.7 )

@

: Qu’est ce que la norme A2P ?

3.2.8 )

@

: A quelle application le protocole X10 est destiné ? 3.2.9 )

@

: Combien de modules peut-on adresser au maximum ? 3.2.10 )

@

: Comment se compose une trame X10 ?

3.2.11 )

@

: Donner la durée d’une trame.

3.3 )

3.3 ) DDÉTECTEURÉTECTEURDEDEMOUVEMENTMOUVEMENTINTÉRIEURINTÉRIEURSANSSANSFILFILETETDD’’OUVERTUREOUVERTUREDEDEPORTEPORTESANSSANSFILFIL

@

: En supposant que les piles de ces deux détecteurs soient changés une fois par an, calculer le coût total de l’utilisation de tous les éléments :

4 )

4 ) C C

ONFIGURATIONONFIGURATIONDESDESÉLÉMENTSÉLÉMENTS

: :

4.1 )

4.1 ) DDESCRIPTIONESCRIPTIONDEDELL’’ACCÈSACCÈSÀÀLALA F FREEBOXREEBOXDUDU L LYCÉEYCÉE

Nous allons utiliser le réseaux « FreeBox » disponible au Lycée.

• La Freebox est configurée en mode routeur. Son adresse est 192.168.0.254

• La plage disponible en DHCP sur la freebox est de 192.168.0.50 à 192.168.0.100

• Les éléments que nous allons utiliser obtiendrons une adresse grâce au serveur DHCP.

@

: Compléter l’annexe 1 avec les flux de données entre les éléments du système (à compléter tout au long du TP).

4.2 )

4.2 ) CCONFIGURATIONONFIGURATIONDUDUBOITIERBOITIER Z ZIBASEIBASE

&

Document « zibase zodianet manuel fr.pdf »

4.2.1 )



: Câbler le boitier Zibase, puis effectuer un reset pour rétablir la configuration usine.

4.2.2 )



: Connecter vous sur la page http://www.zibase.net, et créer un nouveau compte (Rq : ne pas

(4)

4.2.3 )



: Vérifier que l'adresse IP est bien dans la plage disponible.

4.3 )

4.3 ) CCONFIGURATIONONFIGURATIONDEDELALA C CAMÉRAAMÉRA E EDIMAXDIMAX ::

&

Document « Camera_Edimax_IC-3015Wn.pdf »

4.3.1 )



: Câbler la camera IP sur le réseau puis effectuer un reset pour rétablir la configuration usine.

4.3.2 )



Dans la partie gauche « caméra edimax » supprimer les caméras existantes, et suivez la procédure pour ajouter une caméra.

4.3.3 )



: Vérifier que l'adresse IP est bien dans la plage disponible.

4.3.4 )

@

: Quelle est la classe de cette adresse IP ? 4.3.5 )

@

: Est-ce une adresse publique ou privée ? 4.3.6 )

@

: Quel est le masque de réseaux ?

4.3.7 )

@

: Donner l'adresse réseaux, puis l'adresse (l’identificateur) d'hôte.

4.3.8 )

@

: En déduire le nombre d’hôtes que peut avoir ce sous réseau :

4.4 )

4.4 ) CCONFIGURATIONONFIGURATIONDUDUDÉTECTEURDÉTECTEURDD’’OUVERTUREOUVERTUREDEDEPORTEPORTESANSSANSFILFIL

 D

ocuments « SYSTÈMES ANTI-INTRUSION.pdf » et « Détecteur d'ouverture + Prise Chacon.pdf » 4.4.1 )

@

: Donner le type de détecteur utilisé, justifiez votre réponse.

4.4.2 )

@

: Quel est l’écart maximal entre les deux parties du détecteur ?

4.4.3 )



:Dans la partie gauche de l’onglet domotique « périphériques déclarés » supprimer les périphériques existants, et suivre la procédure décrite pour installer un détecteur d'ouverture. Faire de même pour les scénarios.

4.4.4 )



: Procéder à l’apprentissage du code entre le détecteur et la prise sans utiliser l a télécommande:

 D

ocument « zibase zodianet manuel fr.pdf »

4.4.5 )



: Procéder à l’identification du détecteur par Zibase.

4.4.6 )



: Proposer un scénario de surveillance qui lorsque la porte d’entrée s’ouvre, allume la lumière Validation du professeur :

Validation du professeur :

(5)

quatre minutes et envoie un mail pour prévenir de l’intrusion, ainsi qu’une photo prise dès l’ouverture.

Z Z

ODIANETODIANETPOURPOURTABLETTESTABLETTESETETSMARTPHONESSMARTPHONES

4.5 )

4.5 ) IINSTALLATIONNSTALLATIONDD''UNEUNEAPPLICATIONAPPLICATIONHORSHORS « « STORESTORE » »

Les applications pour les objets utilisant « Androïd » comme système d'exploitation sont soit téléchargées via un magasin d'applications (Google play ou autres) soit installées directement grâce à un programme au format

« APK ». Nous allons utiliser la deuxième solution.

4.5.1 )



: Rechercher la solution permettant d'installer l'application à partir du fichier APK

« java_android_zibase_developV1_5.apk » présent dans le dossier « Logiciels ». Puis faire cette installation.

4.5.2 )



: Procéder à l’apprentissage du code entre le module de commande de volet roulant (chacon 54754) et Zibase

4.5.3 )

@

: Compléter le schéma ci dessous :

4.5.4 )



: Câbler en présence du professeur le module chacon avec le boîtier de commande du volet roulant.

4.5.5 )



: Lancer cette application puis tester ces fonctionnalités.

4.5.6 )



:En reprenant le principe du schéma de l'annexe 1, faire un schéma expliquant le cheminement de l'ordre d'ouverture du volet (à partir de cette application). Vous représenterez la tablette, le boîtier Zibase, l'internet (avec le serveur « zibase.net), le module chacon, le volet roulant, ainsi que les supports de l'information (wifi, Ethernet, RF 433MHz, etc...)

(6)

4.6 )

4.6 ) DDÉSINSTALLATIONÉSINSTALLATIONDD''APPLICATIONAPPLICATION



: Procéder à la désinstallation de l'application puis supprimer la possibilité d'installer des applications « hors store »

4.7 )

4.7 ) UUTILISATIONTILISATIONDUDUSITESITEINTERNETINTERNETSPÉCIALESPÉCIALE « « MOBILEMOBILE » »



: Avec votre tablette allez sur le site web : http://zibase.net/m/ puis lancer la prise d'une photos.

T T ^RAVAIL ^RAVAIL SUPPLÉMENTAIRE SUPPLÉMENTAIRE (O (O ^PTIONNEL ^PTIONNEL ) )

5 )

5 ) C C

ONFIGURATIONONFIGURATIONDUDUDÉTECTEURDÉTECTEURDEDEMOUVEMENTMOUVEMENTSANSSANSFILFIL

 D

ocument « Détecteur Mouvement.pdf »

5.1 )

@

: Donner le type de détecteur utilisé, justifiez votre réponse.

5.2 )



:Dans la partie gauche de l’onglet domotique « périphériques déclarés » supprimer les périphériques existants, et suivez la procédure décrite pour installer un détecteur. Faire de même pour les scénarios.

5.3 )



: Procéder à l’apprentissage du code entre le détecteur et la prise.

5.4 )



: Procéder à l’identification du détecteur par Zibase.

5.5 )



: Proposer un « scénario domotique » qui lorsque la porte d’entrée s’ouvre, la lumière s'allume pendant deux minutes.
