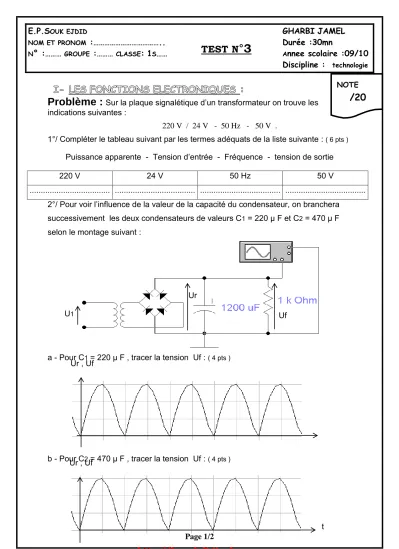

Problème :
Sur la plaque signalétique d’un transformateur on trouve les indications suivantes :220 V / 24 V - 50 Hz - 50 V .
1°/ Compléter le tableau suivant par les termes adéquats de la liste suivante : ( 6 pts )
Puissance apparente - Tension d’entrée - Fréquence - tension de sortie
220 V 24 V 50 Hz 50 V
... ... ... ...
2°/ Pour voir l’influence de la valeur de la capacité du condensateur, on branchera successivement les deux condensateurs de valeurs C1 = 220 µ F et C2 = 470 µ F selon le montage suivant :
a - Pour C1 = 220 µ F , tracer la tension Uf : ( 4 pts )
b - Pour C2 = 470 µ F , tracer la tension Uf : ( 4 pts )
E.P.SOUK EJDID
NOM ET PRONOM :………..
N° :……… GROUPE :……… CLASSE: 1S……
TEST N
°3
GHARBI JAMEL Durée :30mn
Annee scolaire :09/10 Discipline : technologie
NOTE
/20
Uf Ur
U1
t Ur , Uf
Ur , Uf
t
http://b-mehdi.jimdo.com
Page 2/2 c - Que constatez - vous ? ( 2 pts )
………
………
………
………
4°/ a - Citer les composants de ce circuits et la fonction remplie : ( 2.5 pts )
Désignation Nom Fonction remplie
T ... Adaptation D1 , D2 , D3 , D4 ... ...
C Condensateur ...
Dz ... Régulation
b - Citer le nom d’un autre composants électroniques pouvant réaliser la fonction stabilisation :( 1.5pts )
………
D1 D2
D4 D3
U1 Uf Us
R z
D z T
C
