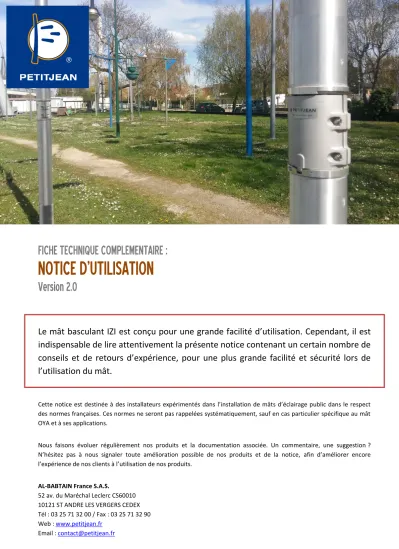

FICHE TECHNIQUE COMPLEMENTAIRE :
NOTICE D’UTILISATION
Version 2.0
Le mât basculant IZI est conçu pour une grande facilité d’utilisation. Cependant, il est indispensable de lire attentivement la présente notice contenant un certain nombre de conseils et de retours d’expérience, pour une plus grande facilité et sécurité lors de l’utilisation du mât.
Cette notice est destinée à des installateurs expérimentés dans l’installation de mâts d’éclairage public dans le respect des normes françaises. Ces normes ne seront pas rappelées systématiquement, sauf en cas particulier spécifique au mât OYA et à ses applications.
Nous faisons évoluer régulièrement nos produits et la documentation associée. Un commentaire, une suggestion ? N’hésitez pas à nous signaler toute amélioration possible de nos produits et de la notice, afin d’améliorer encore l’expérience de nos clients à l’utilisation de nos produits.
AL-BABTAIN France S.A.S.
52 av. du Maréchal Leclerc CS60010 10121 ST ANDRE LES VERGERS CEDEX Tél : 03 25 71 32 00 / Fax : 03 25 71 32 90 Web : www.petitjean.fr
Email : [email protected]
Présentation générale de la solution ________ ___ ___
IZI est une solution basée sur la gamme de mâts aluminium PETITJEAN VENUS, intégrant une articulation avec ressort de rappel de charge à l’intérieur du mât pour des interventions facilitées sans compromettre l’esthétique. Le surcoût à l’investissement est rapidement compensé par l’économie des déplacements de nacelle et la facilité d’intervention à tout moment, par tous temps, en toute sécurité par du personnel sans qualification spécifique.
IZI est spécialement conçu :
- Pour des sites difficiles d’accès avec un véhicule-nacelle tels que plateformes ferroviaires, équipements sportifs, sites touristiques isolés, passerelles piétonnes etc.
- Pour des applications nécessitant des interventions régulières en haut de mât : caméras de vidéo-protection, capteurs environnementaux, illuminations de fin d’année, bannières de communication (oriflammes) etc.
Le ressort monté sur votre mât IZI a été choisi après calcul par notre bureau d’études parmi une gamme de 4 ressorts pour équilibrer au mieux la charge en tête, d’après les indications données au moment de l’achat et la hauteur du mât.
Applications typiques :
Ressort vert « IZI LIGHT » Mât de 4m avec un luminaire
Mât avec caméra de vidéo-protection légère Ressort rouge « IZI MEDIUM » Mât de 6m avec un luminaire
Mât avec caméra de vidéo-protection + batterie de backup Ressort bleu « IZI HEAVY » Mât de 6m avec deux luminaires
Mât avec luminaire + caméra + batterie
Ressort blanc « IZI HEAVY+ » Mât autonome solaire OYA 24W avec batterie en tête
Il est important de donner lors de l’achat des indications précises sur le type d’équipement prévu en tête de mât, afin de permettre le choix du ressort par notre bureau d’études.
En cas de rajout d’équipement au cours de l’utilisation du mât, il est possible de changer le type de ressort par la trappe d’accès du mât.
Articulation avant montage sur le mât
L’utilisation du mât IZI après installation ________ ___ ___
En position relevée, l’articulation IZI est maintenue en place par deux coques en aluminium moulé, serrées par 4 vis à emprunte hexagonale à téton. Le desserrage des 4 vis libère le mouvement de l’articulation : après une poussée initiale, le mât bascule lentement, maintenu par la compression du ressort, jusqu’à atteindre une position d’équilibre ou la position horizontale.
Le réglage fin du ressort, accessible par la trappe du mât, permet un confort maximal de basculement (réglage par clé plate de 36 non fournie).
La clé multifonctionnelle en « T » fournie avec les mâts IZI est équipée de trois empreintes différentes :
Emprunte hexagonale à téton de vissage / dévissage des 4 vis principales de l’articulation Emprunte 3 pans d’ouverture
de la trappe d’accès
Tige filetée pour sécurisation de l’articulation en position abaissée
ATTENTION : Le risque le plus important à l’utilisation du mât IZI est de relâcher l’articulation avec un poids insuffisant en tête, provoquant un effet « catapulte ». Gardez toujours à l’esprit, lorsque vous manipulez le mât en position abaissée, que le ressort se trouve alors sous tension et accumule une quantité significative d’énergie.
Afin de manipuler le mât en toute sécurité, il est impératif lors de l’abaissement de relever le capot arrière de l’articulation en position « sécurité » et de bloquer celui-ci avec la clef fournie (illustration ci-contre).
Réglage du ressort ________ ___ ___
En principe, il n’est nécessaire de régler le ressort qu’une seule fois lors de son installation. Par la suite, à moins d’une modification des équipements de tête le réglage du ressort reste inchangé pendant toute la durée d’utilisation du mât.
Le ressort de rappel de l’articulation est accessible à partir de la trappe d’accès du mât. On y trouve un écrou et son contre-écrou (clé de 36 non fournie) permettant le réglage de la tension du ressort : la position « zéro » correspond aux écrous tout juste serrés sans compression du ressort au repos (mât relevé).
Pour réduire l’effort d’utilisation, on cherche en principe à équilibrer le mât en position 45° (après installation des équipements de tête). Selon le poids des équipements et le choix du ressort, il arrive qu’il n’existe pas de position d’équilibre médiane (le mât ne s’équilibre qu’en position verticale ou horizontale) : dans ce cas, il faut simplement régler le ressort par essais successifs pour minimiser les efforts à l’abaissement et à la remontée du mât.
Compression du ressort : levée plus facile,
abaissement plus difficile
Relâchement du ressort : levée plus difficile, abaissement plus facile
Pose du mât IZI sans engins de levage ________ ___ ___
Le mât IZI en aluminium est suffisamment léger pour être posé à la main sans équipement de levage. La fonction de basculement permet de poser d’abord le mât sans les équipements de tête, puis de poser les équipements et d’utiliser la force du ressort pour relever ceux-ci en position d’utilisation. Il est toutefois recommandé de ne réaliser ce type d’installation « sans matériel de levage » qu’avec du personnel préalablement familiarisé avec le produit et son fonctionnement.
Ordre des opérations pour la pose sans matériel de levage (uniquement avec une équipe familiarisée avec le fonctionnement du mât, d’au moins 3 personnes) :
- Apporter le mât à proximité de son massif d’implantation et l’allonger au sol sur des cales.
- Fixer une élingue à la tête du mât de manière à pouvoir abaisser ou relever celui-ci sans l’aide du ressort.
- Ouvrir la trappe d’accès et desserrer totalement les écrous de réglage du ressort afin de permettre un mouvement de l’articulation le plus libre possible.
- Mât toujours au sol, retirer les 4 vis principales et ouvrir l’articulation de manière à permettre son mouvement.
- Poser la base du mât sur le massif, la tête du mât en position abaissée à l’horizontale. Il est recommandé de faire cette opération à trois personnes au minimum (une personne guide la base du mât sur les tiges du massif, une personne porte le poids du mât au niveau de l’articulation, une personne porte le poids du mât au niveau de la tête). Serrer les écrous d’ancrage sur le massif.
- Relever la tête du mât avec l’aide de l’élingue.
- Remonter le ressort le long de sa tige filetée de manière à atteindre sa position supérieure correcte dans l’articulation (attention, bien vérifier que le ressort est en position supérieure) puis resserrer les écrous de réglage du ressort jusqu’à maintenir celui-ci en position (sans compression).
- Abaisser la tête du mât avec l’élingue et sécuriser l’articulation en position abaissée (relever le capot arrière et l’immobiliser avec la clef multifonctions).
- Placer les équipements de tête puis optimiser le réglage du ressort pour minimiser les efforts nécessaires au basculement et à la remontée du mât avant de retirer l’élingue.
Passage des câbles dans l’articulation ________ ___ ___
L’articulation du mât IZI permet le passage de deux câbles de diamètre maximal 15mm, par guidages protégés à l’intérieur de l’articulation. Le mât est livré équipé de deux aiguilles permettant la pose facile de ces câbles.
