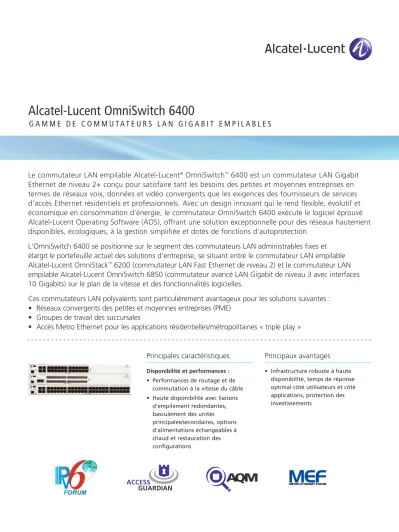

Alcatel-Lucent OmniSwitch 6400 G A M M E D E C O M M U T A T E U R S L A N G I G A B I T E M P I L A B L E S

(1)

Le commutateur LAN empilable Alcatel-Lucent

^®

OmniSwitch

^™

6400 est un commutateur LAN Gigabit Ethernet de niveau 2+ conçu pour satisfaire tant les besoins des petites et moyennes entreprises en termes de réseaux voix, données et vidéo convergents que les exigences des fournisseurs de services d'accès Ethernet résidentiels et professionnels. Avec un design innovant qui le rend flexible, évolutif et économique en consommation d'énergie, le commutateur OmniSwitch 6400 exécute le logiciel éprouvé Alcatel-Lucent Operating Software (AOS), offrant une solution exceptionnelle pour des réseaux hautement disponibles, écologiques, à la gestion simplifiée et dotés de fonctions d'autoprotection.

L'OmniSwitch 6400 se positionne sur le segment des commutateurs LAN administrables fixes et élargit le portefeuille actuel des solutions d'entreprise, se situant entre le commutateur LAN empilable Alcatel-Lucent OmniStack

^™

6200 (commutateur LAN Fast Ethernet de niveau 2) et le commutateur LAN empilable Alcatel-Lucent OmniSwitch 6850 (commutateur avancé LAN Gigabit de niveau 3 avec interfaces 10 Gigabits) sur le plan de la vitesse et des fonctionnalités logicielles.

Ces commutateurs LAN polyvalents sont particulièrement avantageux pour les solutions suivantes :

• Réseaux convergents des petites et moyennes entreprises (PME)

• Groupes de travail des succursales

• Accès Metro Ethernet pour les applications résidentielles/métropolitaines « triple play »

Principales caractéristiques

Disponibilité et performances :

• Performances de routage et de commutation à la vitesse du câble

• Haute disponibilité avec liaisons d'empilement redondantes, basculement des unités principales/secondaires, options d'alimentations échangeables à chaud et restauration des configurations

Principaux avantages

• Infrastructure robuste à haute disponibilité, temps de réponse optimal côté utilisateurs et côté applications, protection des investissements

Alcatel-Lucent OmniSwitch 6400

G A M M E D E C O M M U T A T E U R S L A N G I G A B I T E M P I L A B L E S

(2)

Alcatel-Lucent OmniSwitch 6400 | Fiche technique

La gamme des commutateurs LAN empilables Alcatel-Lucent OmniSwitch 6400 propose un large choix de modèles Gigabit PoE ou non-PoE et fibre.

Tous les châssis de la gamme Alcatel-Lucent OmniSwitch 6400 sont empilables, à configuration fixe et de format 1U. Ils peuvent être équipés en option de convertisseurs optiques SFP agréés par Alcatel-Lucent qui prennent en charge les distances courtes, longues et très longues.

Le Tableau 1 répertorie les modèles OmniSwitch 6400 disponibles.

Châssis 10/100/1000 Ports mixtes Ports Alimentations Alimentations de

ou Gigabit 1 Gigabit d'empilement prises en charge secours prises en

10 Gigabits charge

Modèles non-PoE

OS6400-24 20 10/100/1000 4 2 Alimentation CA interne

OS6400-48 44 10/100/1000 4 2 Alimentation CA interne

OS6400-U24 22 Gbits SFP ** 2 2 Alimentation CA interne

OS6400-U24D 22 Gig SFP ** 2 2 Alimentation CC interne

Modèles PoE

OS6400-P24 20 10/100/1000 4 2 360W AC ou 510W AC 360W AC ou 510W AC

OS6400-P48 44 10/100/1000 4 2 360W AC ou 510W AC 360W AC ou 510W AC

* Les ports mixtes sont des ports qui peuvent être configurés individuellement en 10/100/1000Base-T ou 1000Base-X et qui supportent les convertisseurs optiques SFP pour les distances courtes, longues et très longues.

** Les interfaces fibre Gigabit prennent en charge les convertisseurs optiques SFP Gigabit ou SFP 100BaseX.

Conformité

Alcatel-Lucent a été l'une des premières sociétés à respecter diverses exigences écologiques, notamment :

• RoHS (Restriction on Hazardous Substances in Electrical and Electronic Equipment) : avec la gamme Alcatel-Lucent OmniSwitch, Alcatel-Lucent a été l'un des premiers fabricants à proposer des commutateurs conformes à la directive de l'Union Européenne sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

• DEEE : conformité à la directive européenne sur les déchets d'équipements électriques et électroniques.

Principales caractéristiques

Sécurité et qualité de service :

• Contrôle d'accès réseau à auto-négociation par l'infrastructure Access Guardian (802.1X, MAC, règles)

• Qualité de service (QoS) optimale et listes de contrôle d'accès (ACL) pour le contrôle du trafic

• Confinement et mise en quarantaine automatiques avec l'Alcatel-Lucent Quarantine Manager

Flexibilité inégalée et gestion simplifiée :

• Choix de modèles PoE ou non-PoE 24 ou 48 ports et fibre

• Évolutivité de 24 à 384 ports grâce à l'empilement à haut débit

• Gestion de l'AOS via une interface Web (Webview)

• Prise en charge par les systèmes d'administration de réseau (NMS)

Alcatel-Lucent 2500/2700 et l'application Service Aware Manager (SAM)* 5620

* Contacter Alcatel pour obtenir des informations sur la disponibilité

Principaux avantages

• Sécurité et contrôle de la périphérie du réseau pour garantir la continuité de l'activité et prévenir les pannes réseau

• Configuration polyvalente et évolutive facilitant le déploiement selon les exigences des fournisseurs de services, des succursales et des PME

OS6400-24

Alimentation CA ou CC externe Alimentation CA ou

CC externe

Alimentation CA ou CC externe Alimentation CA ou

CC externe

(3)

Alcatel-Lucent OmniSwitch 6400 | Fiche technique 3

Spécifications du produit

Fonctionnalités Performances Interfaces et vitesses

• 4 et 48 ports 10/100/1000, 4 ports 100/1000BaseX

• Transfert à la vitesse du câble niveaux et 3 sur tous les ports

• Deux ports d'empilement intégrés 10 Gbits/s en full-duplex

• Quatre ports mixtes SFP Gigabit Ethernet (GigE) sur les modèles OS6400-4, -P4, -48, -P48

• Deux ports mixtes SFP GigE sur les modèles OS6400-U4, -U4D

• PoE : norme IEEE 80.3af prise en charge sur les modèles PoE « P » (15,4 W par port)

• Capacité de commutation brute :

¬ 4 ports :

48 Gbits/s en full duplex ou 96 Gbits/s en mode agrégation de liens

¬ 48 ports :

96 Gbits/s en full duplex ou 19 Gbits/s en mode agrégation de liens

• Débit de commutation :

¬ 4 ports : 35,7 Mpps

¬ 48 ports : 71,4 Mpps

• Capacité d’empilement :

¬ 40 Gbps

Qualité de service (QoS)

• Files d'attente prioritaires : huit ﬁles d'attente matérielles par port

• Gestion des priorités du traﬁc : QoS basée sur les ﬂux avec gestion des priorités internes et externes (remarquage)

• Gestion de la bande passante : gestion de la bande passante basée sur les ﬂux, réglementation en entrée et mise en forme en sortie basée sur les ports

• Gestion des files d'attente : mécanisme RED (Random Early Detect/Discard), algorithme configurable de sortie de file d'attente, algorithme Strict Priority, algorithme WRR (Weighted and Deficit Round Robin)

• 1 000 règles de politique ACL

• Classiﬁcations du niveau au niveau 4

Haute disponibilité Système

• Deux ports d'empilement intégrés garantissant des conﬁgurations de piles avec boucle pour résister aux pannes

• Alimentation redondante 1:1 fournie par l'OS6400-BPS

• Images et ﬁchiers de conﬁguration dupliqués pour assurer la sauvegarde

Commutation de niveau 2

• Jusqu'à 16 000 MAC

• Jusqu'à 4 000 VLAN

• Protocole RRST (Ring Rapid Spanning Tree) optimisé pour la topologie en anneau aﬁn de garantir des délais de convergence inférieurs à 100 ms

• Protocole 80.1s Multiple Spanning Tree pour une topologie sans boucle et une redondance des liaisons

• Protocole 80.1w Rapid Reconﬁguration Spanning Tree permettant de basculer vers une liaison redondante en moins d'une seconde

• Spanning Tree par VLAN Alcatel-Lucent (1x1)

• Protocole 80.1D Spanning Tree pour une topologie sans boucle et une redondance des liaisons

• Agrégation de liens dynamique 80.3ad et statique permettant de conﬁgurer automatiquement les agrégats de liens avec d'autres commutateurs

Commutation de niveau 3

• Routage statique IPv4 et IPv6

• RIP v1 et v pour IPv4, RIPng pour IPv6

• Jusqu'à 1 000 et 51 possibilités de routage RIP et statique IPv4 et IPv6, respectivement :

• Jusqu'à 18 interfaces IPv4 et 16 interfaces IPv6

Multicast

• Surveillance du traﬁc IGMP (Internet Group Management Protocol) v1/v/v3 pour optimiser le traﬁc multicast

• Jusqu'à 1 000 groupes multicast

Protocoles réseau

• Pile TCP/IP

• Protocole ARP (Address Resolution Protocol)

• Relais DHCP (Dynamic Host Conﬁguration Protocol)

• Relais DHCP pour transmettre les requêtes clients à un serveur DHCP

• Relais UDP (Generic User Datagram Protocol) par VLAN

Gestion simplifiée

Interface utilisateur

• CLI Alcatel-Lucent intuitive avec interface familière, réduisant ainsi les coûts de formation

• Manuels d'utilisation complets avec des exemples

• Gestionnaire de périphériques (WebView) convivial basé sur une interface de type « pointer-cliquer », avec aide intégrée, pour faciliter la conﬁguration des nouvelles fonctionnalités technologiques

• Gestion Telnet à distance ou accès sécurisé avec le protocole SSH (Secure Shell)

• Téléchargement de ﬁchiers avec le protocole TFTP (Trivial File Transfer Protocol) et le protocole FTP

• Fichiers de configuration ASCII consultables par l'utilisateur pour la modification hors connexion et la configuration globale

• Client BootP/DHCP permettant la conﬁguration automatique des informations IP du commutateur pour simpliﬁer le déploiement

• Ports 10/100/1000 à négociation automatique conﬁgurant automatiquement le débit et le type de transmission duplex du port

• Interface auto MDI/MDIX dépendante du support conﬁgurant

automatiquement les signaux de transmission et de réception pour prendre en charge le câblage droit ou croisé

• Protocole SNMP (Simple Network Management Protocol) v1/v/v3

• Intégration au gestionnaire SNMP OmniVista d'Alcatel-Lucent pour une gestion à l'échelle du réseau

Surveillance et dépannage de réseaux

• Prise en charge de la norme RFC 819 RMON (Remote Network Monitoring) groupe (1-Statistiques, -Historique, 3-Alertes et 9-Événements)

• Mise en miroir basée sur les ports pour le dépannage et les interceptions licites, prise en charge de quatre sessions, selon la conﬁguration, de plusieurs sources vers une destination

• Mise en miroir sur la base de règles pour permettre la sélection du type de traﬁc à mettre en miroir à l'aide de politiques de qualité de service (QoS)

• Mise en miroir des ports à distance

• Fonction de surveillance des ports qui permet la capture de paquets Ethernet dans un ﬁchier ou, pour un afﬁchage en ligne, le dépannage

• Sauvegarde des événements locale (ﬂash) et à distance (Syslog)

• Détection UDLD (Unidirectional Link Detection) pour détecter les liaisons unidirectionnelles

Configuration de réseau

• 80.1AB – Protocole LLDP (Link Layer Discovery Protocol) avec extensions MED

• Protocole AMAP (Alcatel-Lucent Mapping Adjacency Protocol) pour la création de cartes topologiques dans la gamme de produits OmniVista

• Protocole GVRP (GARP VLAN Registration Protocol) pour le nettoyage et la création dynamique de VLAN conformément à la norme 80.1Q

• Mode « fast-forwarding » sur les ports utilisateur pour éviter le délai de 30 secondes du Spanning Tree

• Auto-QoS pour le traﬁc de gestion des commutateurs et le traﬁc en provenance des téléphones IP d'Alcatel-Lucent

• Protocole NTP (Network Time Protocol) assurant la synchronisation horaire à l’échelle du réseau

Sécurité avancée Contrôle d’accès

• Prise en charge 80.1X multi-client, multi-VLAN pour l'authentiﬁcation par client et l'affectation VLAN

• 80.1X avec mobilité de groupe

• 80.1X avec prise en charge de l'authentiﬁcation MAC, de la mobilité de groupe ou du VLAN « client »

• Authentiﬁcation MAC pour hôte non compatible 80.1X

• VLAN authentiﬁé invitant les utilisateurs à indiquer leur nom et leur mot de passe, et accordant dynamiquement l'accès au VLAN en fonction de l'utilisateur

• Portail captif : nouvelle règle Access Guardian qui utilise le portail Web intégré pour l’authentiﬁcation utilisateur*

• Authentiﬁcation PKI (Public Key Infrastructure) pour l'accès SSH

• Prise en charge de la vériﬁcation*

de l'intégrité de l'hôte et d'un VLAN de correction

• Fonction Learned Port Security (LPS) ou verrouillage d'adresse MAC n'autorisant que les équipements connus à accéder au réseau et empêchant tout accès non autorisé

• Prise en charge de NAP (Microsoft^® Network Access Protection)*

Blocage, surveillance et mise en quarantaine

• Prise en charge d'Alcatel-Lucent OmniVista 770 Quarantine Manager et d'un VLAN de quarantaine

• ACL permettant de filtrer le trafic non autorisé, notamment les attaques par déni de service (DoS) ; filtrage matériel basé sur les flux (niveau 1 à niveau 4)

• Surveillance DHCP, protection contre l'usurpation IP DHCP

• Inspection ARP dynamique et détection des attaques ARP

• Blocage BPDU (Bridge Protocol Data Unit) permettant de fermer automatiquement les ports de commutateur utilisés en tant que ports utilisateur si un paquet BPDU Spanning Tree est détecté.

• Prise en charge de sFlow v5 pour surveiller, contrôler et gérer efﬁcacement le réseau et son utilisation

Gestion sécurisée

• Authentiﬁcation d'administrateur via RADIUS et LDAP (Lightweight Directory Access Protocol) empêchant la gestion non autorisée des commutateurs

• Client TACACS+ autorisant les procédures d'authentiﬁcation, d'autorisation et de taxation au moyen d'un serveur TACACS+ distant

• Protocoles SSH (Secure Shell), SSL (Secure Socket Layer) pour l'accès HTTPS et SNMPv3 aﬁn de chiffrer les communications de gestion à distance

(4)

4 Alcatel-Lucent OmniSwitch 6400 | Fiche technique

• Téléchargement de ﬁchiers sécurisé avec SFTP (Secure File Transfer Protocol) ou SCP (Secure Copy)

• Sécurité du protocole de commutation

¬ MD5 pour RIP (Routing Information Protocol) v et SNMPv3

¬ SSH pour la sécurisation des sessions CLI avec prise en charge de PKI

¬ SSL pour la sécurisation des sessions HTTP

Services d’accès Ethernet

• DHCP Option 8 : informations conﬁgurables sur l'agent de relais

• Q-in-Q (empilement de VLAN)

• OAM Ethernet conforme à 80.1ag

• Prise en charge d'Alcatel-Lucent 560 SAM (560 SAM version 6.1)

• Fonctionnalité de VLAN privé

• VLAN IP multicast (IPMVLAN)

• Services Ethernet :

¬ Services LAN transparents SVLAN (Service VLAN) et CVLAN (Customer VLAN)

¬ Services Ethernet aux niveaux de l'interface réseau-réseau (NNI) et de l’interface utilisateur-réseau (UNI)

¬ Identiﬁcation de proﬁl SAP (Service Access Point)

• Certiﬁcation MEF 9 et 14

• Protection UDLD

• Jusqu'à 16 000 adresses MAC répertoriées

• Jusqu'à 000 règles de politique QoS

• Jusqu'à 1 000 règles de politique ACL

• Jusqu'à 4 096 VLAN par commutateur

Alimentations et consommation électrique

• Prise en charge des alimentations doubles redondantes et échangeables à chaud

• Alimentations CA : 90 V à 0 V CA

• Alimentations CC : 36 V à 7 V CC

Modèles non-PoE

• Utilisation d'alimentations principales internes et d'alimentations de secours externes connectées directement à l'arrière de l'unité ou installées séparément

• Les alimentations de secours utilisent un boîtier d'alimentation pouvant recevoir une seule alimentation 6400- BP (CA) ou une seule alimentation 6400-BP-D (CC).

Modèles PoE

• Alimentations 360 W (CA) et 510 W (CC) utilisées uniquement avec les modèles PoE

• Boîtier d'alimentation pouvant recevoir une seule alimentation 510 W CA ou deux alimentations 360 W CA

• Alimentation dynamique pour PoE avec une alimentation 360 W : 40 W

• Alimentation dynamique pour PoE avec une alimentation 510 W : 390 W

Spécifications Indicateurs Voyants par port

• 10/100/1000 : PoE, liaison/activité

• SFP : liaison/activité

• Empilement : liaison/activité

Voyants système

• ID commutateur (indique l'ID de pile de l'unité dans la pile : 1 à 8)

• Système (OK) (état matériel/logiciel du châssis)

• PWR (état de l'alimentation électrique principale)

• PRI (châssis virtuel principal)

• BPS (état de l'alimentation de secours)

Dimensions physiques (LxPxH) Taille du châssis (hors pattes de fixation)

Modèles non-PoE 24 ports et fibre avec alimentation interne

• Hauteur : 4,4 cm

• Largeur : 44 cm

• Profondeur : 7 cm

Modèle non-PoE 48 ports avec alimentation interne

• Largeur : 44 cm

Modèle PoE 24 ports sans boîtier d'alimentation

• Largeur : 44 cm

Modèle PoE 48 ports sans boîtier d'alimentation

• Largeur : 44 cm

Dimensions totales avec boîtier d'alimentation pour modèles PoE et alimentation de secours

• 44 x 44,6 x 4,4 cm pour le châssis 7 cm

• 44 x 50,6 x 4,4 cm pour le châssis 33 cm

Remarque : tous les châssis ont une largeur de 48, cm avec pattes de ﬁxation installées

Poids Châssis

Modèles non-PoE avec alimentation interne

• OS6400-4 : 4,8 kg

• OS6400-48 : 5,43 kg

• OS6400-U4 : 4,43 kg

• OS6400-U4D : 4,189 kg Modèles PoE sans alimentation interne

• OS6400-P4 : 4,07 kg

• OS6400-P48 : 4,50 kg

Alimentations

• OS6400-BP 16 W CA : 1,11 kg

• OS6400-BP-D 10 W CC : 0,95 kg

• OS6400-BP-P 360 W CA : 1,46 kg

• OS6400-BP-PH 510 W CA : ,59 kg

• Boîtier d'alimentation : 0,57 kg

EMC

• FCC CRF Titre 47 Sous-partie B (Limites de Classe A. Remarque : Classe A avec câbles UTP)

• VCCI (Limites de Classe A.

Remarque : Classe A avec câbles UTP)

• AS/NZS 3548 (Limites de Classe A.

Remarque : Classe A avec câbles UTP)

• Marquage CE pour les pays d'Europe (Classe A. Remarque : Classe A avec câbles UTP)

• EN 550 : 1995 (norme sur les émissions)

• EN 61000-3-3 : 1995

• EN 61000-3- : 000

• EN 5504 : 1998 (normes sur la protection)

• EN 61000-4- : 1995+A1 : 1998

• EN 61000-4-3 : 1996+A1 : 1998

• EN 61000-4-4 : 1995

• EN 61000-4-5 : 1995

• EN 61000-4-6 : 1996

• EN 61000-4-8 : 1994

• EN 61000-4-11 : 1994

• IEEE 80.3 : test de haute tension ( 50 V CC sur tous les ports Ethernet)

Certifications des agences de sécurité

• US UL 60950

• IEC 60950-1 : 001 ; toutes les variantes nationales

• EN 60950-1 : 001 ; toutes les variantes

• CAN/CSA-C. N° 60950-1-03

• NOM-019 SCFI, Mexique

• AS/NZ TS-001 et 60950:000, Australie

• UL-AR, Argentine

• UL-GS Mark, Allemagne

• EN 6085-1 Laser, EN6085- Laser

• CDRH Laser

• CCC, Chine

Conditions environnementales Température de fonctionnement :

• 0° à 45 °C

Température de stockage

• 40° à 75° C

Hygrométrie (fonctionnement et stockage) :

• 5 à 95 % sans condensation Normes IEEE

• IEEE 80.1D (STP)

• IEEE 80.1p (CoS)

• IEEE 80.1Q (VLAN)

• IEEE 80.1ad Q-in-Q (VLAN stacking)

• IEEE 80.1ag (Connectivity Fault Management)

• IEEE 80.1s (MSTP)

• IEEE 80.1w (RSTP)

• IEEE 80.1X (Port Based Network Access Protocol)

• IEEE 80.3i (10BaseT)

• IEEE 80.3u (Fast Ethernet)

• IEEE 80.3x (Flow Control)

• IEEE 80.3z (Gigabit Ethernet)

• IEEE 80.3ab (1000BaseT)

• IEEE 80.3ac (VLAN Tagging)

• IEEE 80.3ad (Link Aggregation)

• IEEE 80.3af (Power-over-Ethernet) Normes IETF

IPV4

• RFC 003 IP/IP tunneling

• RFC 784 GRE tunneling

RIP

• RFC 1058 RIP v1

• RFC 17/173/453/174 RIP v et MIB

• RFC 181/644 IPv4 Router Requirement

• RFC 080 RIPng

Multicast IP

• RFC 111 IGMP v1

• RFC 36/933 IGMP v et MIB

• RFC 365 Multicast

• RFC 3376 IGMPv3

IPV6

• RFC 1886 DNS pour IPv6

• RFC 9/373/374/460/46 IPv6

• RFC 461 NDP

• RFC 463/466 ICMP v6 et MIB

• RFC 45/454 IPv6 TCP/UDP MIB

• RFC 464/553/893/3493/3513 IPv6

• RFC 3056 IPv6 Tunneling

• RFC 354/3587 IPv6

Simplicité de gestion

• RFC 854/855 Telnet et options Telnet

• RFC 1155/578-580 SMI v1 et SMI v

• RFC 1157/71 SNMP

• RFC 11/737 MIB et MIB-II

• RFC 113/011-013 SNMP v MIB

• RFC 115 Convention for SNMP Traps

• RFC 1573/33/863 Private Interface MIB

• RFC 1643/665 Ethernet MIB

• RFC 1901-1908/3416-3418 SNMP vc

• RFC 096 IP MIB

• RFC 570-576/3411-3415 SNMP v3

• RFC 616/854 HTTP et HTML

• RFC 667 IP Tunneling MIB

• RFC 668/3636 IEEE 80.3 MAU MIB

• RFC 674 VLAN MIB

• RFC 451 Secure Shell Protocol architecture

(5)

Alcatel-Lucent OmniSwitch 6400 | Fiche technique

• RFC 45 The Secure Shell (SSH) Authentication Protocol Sécurité

• RFC 959/640 FTP

• RFC 131 MD5

• RFC 104 HMAC Message Authentication

• RFC 138/865/868/3575/618 RADIUS Authentication et Client MIB

• RFC 139/866/867/60 RADIUS Accounting et Client MIB

• RFC 8 step

• RFC 84 PPP EAP

• RFC 869/869bis RADIUS Extension

(Qualité de Service (QoS))

• RFC 896 Congestion control

• RFC 11 Internet hosts

• RFC 474/475/597/3168/346 DiffServ

• RFC 3635 Pause control Autres

• RFC 791/894/104/1349 IP et IP/Ethernet

• RFC 79 ICMP

• RFC 768 UDP

• RFC 793/1156 TCP/IP et MIB

• RFC 86/903 ARP et Reverse ARP

• RFC 919/9 Broadcasting internet datagram

• RFC 95/107 Multi LAN ARP/Proxy ARP

• RFC 950 Subnetting

• RFC 951 Bootp

• RFC 1151 RDP

• RFC 1191 Path MTU Discovery

• RFC 156 ICMP Router Discovery

• RFC 1305/030 NTP v3 et Simple NTP

• RFC 1493 Bridge MIB

• RFC 1518/1519 CIDR

• RFC 1541/154/131/3396/344 DHCP

• RFC 1757/819 RMON et MIB

• RFC 131/3046 DHCP/BootP Relay

• RFC 13 DHCP Options

• RFC 51 LDAP v3

• RFC 3060 Policy Core

• RFC 3176 sFlow

• RFC 301 Using 31-bit prefixes

5

Produit MTBF (heures) Consommation Dissipation thermique en Niveau électrique* pleine charge (btu/heure) sonore (dB(A))**

Modèles non-PoE

OS6400-24 187,933 52 180 inférieur à 40 dB(A)

OS6400-48 162,844 79 269 inférieur à 40 dB(A)

OS6400-U24 189,983 80 272 inférieur à 40 dB(A)

OS6400-U24D 424,657 80 272 inférieur à 40 dB(A)

Modèles PoE***

OS6400-P24 149,166 69 235 inférieur à 44 dB(A)

OS6400-P48 158,837 103 351 inférieur à 44 dB(A)

* Consommation électrique mesurée pendant les périodes de trafic maximal

** Niveaux sonores mesurés avec une seule alimentation à température ambiante

*** Consommation électrique des modèles PoE OS6400 mesurée pendant les périodes de trafic maximal avec une alimentation PoE 360 W.

(6)

6 Alcatel-Lucent OmniSwitch 6400 | Fiche technique

I N F O R M A T I O N S P O U R L A C O M M A N D E

RÉFÉRENCE DESCRIPTION

Châssis OmniSwitch 6400

OS6400-24 Châssis Gigabit Ethernet de format 1U, 0 ports RJ-45 configurables individuellement en 10/100/1000BaseT, quatre ports, quatre ports mixtes configurables en 10/100/1000BaseT ou 1000BaseX et deux ports d'empilement 10 Gigabits dédiés. Les ports mixtes prennent en charge des connecteurs cuivre ou optique et s'utilisent par paire de manière exclusive. En option et sur commande : convertisseurs optiques Ethernet (SFP*), câble d'empilement et alimentations de secours. Alimentation CA interne.

fournie avec un cordon d'alimentation et un adaptateur RJ-45/DB-9.

OS6400-48 Châssis Gigabit Ethernet de format 1U, 44 ports RJ-45 configurables individuellement en 10/100/1000BaseT, quatre ports mixtes configurables en 10/100/1000BaseT ou 1000BaseX et deux ports d'empilement 10 Gigabits dédiés. Les ports mixtes prennent en charge des connecteurs cuivre ou optique et s'utilisent par paire de manière exclusive. En option et sur commande : convertisseurs optiques Ethernet (SFP*), câble d'empilement et alimentations de secours. Alimentation CA interne fournie avec un cordon d'alimentation et un adaptateur RJ-45/DB-9.

OS6400-U24 Châssis Gigabit Ethernet de format 1U, ports SFP 100/1000BaseX, deux ports mixtes configurables en 10/100/1000BaseT ou OS6400-U24D 100/1000BaseX et deux ports d'empilement 10 Gigabits dédiés. Les ports mixtes prennent en charge des connecteurs cuivre ou optique et

s'utilisent par paire de manière exclusive. En option et sur commande : convertisseurs optiques Ethernet (SFP*), câble d'empilement et alimentations de secours. Fourni avec adaptateur RJ-45/DB-9. Alimentation CA ou CC interne respectivement.

Châssis OmniSwitch 6400 avec PoE

OS6400-P24 Châssis Gigabit Ethernet de format 1U, 0 ports PoE RJ-45 configurables individuellement en 10/100/1000BaseT, quatre ports mixtes OS6400-P24H configurables en 10/100/1000BaseT ou 1000BaseX et deux ports d'empilement 10 Gigabits dédiés. Les ports mixtes prennent en charge des

connecteurs cuivre ou optique et s'utilisent par paire de manière exclusive. En option et sur commande : convertisseurs optiques Ethernet (SFP*), câble d'empilement et alimentations de secours. Livré avec les éléments suivants : alimentation PoE CA avec boîtier d'alimentation, cordon d’alimentation spécifique au pays, carte d'accès aux manuels d'utilisation, kit de montage en rack et adaptateur RJ-45/DB-9.

L'offre inclut une alimentation 360 W CA ou 510 W CA selon le modèle.

OS6400-P48 Châssis Gigabit Ethernet de format 1U, 44 ports PoE RJ-45 configurables individuellement en 10/100/1000BaseT, quatre ports mixtes OS6400-P48H configurables en 10/100/1000BaseT ou 1000BaseX et deux ports d'empilement 10 Gigabits dédiés. Les ports mixtes prennent en

s'utilisent par paire de manière exclusive. En option et sur commande : convertisseurs optiques Ethernet (SFP*), câble d'empilement et alimentations de secours. Livré avec les éléments suivants : alimentation PoE CA 510 W avec boîtier d'alimentation, cordon d’alimentation spécifique au pays, carte d'accès aux manuels d'utilisation, kit de montage en rack et adaptateur RJ-45/DB-9. L'offre inclut une alimentation 360 W CA ou 510 W CA selon le modèle.

Alimentations

OS6400-BP-P Alimentation de secours modulaire 360 W CA pour OS6400-BP-P. Assure l'alimentation de secours d'un commutateur PoE.

Fourni avec câble de connexion au châssis et cordon d'alimentation spécifique au pays.

OS6400-BP-PH Alimentation de secours modulaire 510 W CA pour OS6400-BP-PH. Assure l'alimentation de secours d'un commutateur PoE. Fourni avec câble de connexion au châssis, cordon d'alimentation spécifique au pays, boîtier d'alimentation et kit de montage en rack.

OS6400-BP Alimentation de secours modulaire 16 W CA pour OS6400-BP. Assure l'alimentation de secours d'un commutateur non-PoE. Fourni avec câble de connexion au châssis et cordon d'alimentation spécifique au pays.

OS6400-BP-D Alimentation de secours modulaire 10 W CC pour OS6400-BP-D. Assure l'alimentation de secours d'un commutateur non-PoE.

Fourni avec câble de connexion au châssis.

Convertisseurs optiques Gigabit Ethernet

SFP-GIG-EXTND Prend en charge la fibre optique multimodale sur une longueur d'onde (nominale) de 850 nm avec un connecteur LC.

Portée maximale de km (en fonction du grade et de l'état de la fibre) sur fibre MMF 6,5/15 μm ou de 550 m sur fibre MMF 6,5/15 μm. SFP-GIG-EXTND ou GBIC-GIG-EXTND requis au niveau de l'extrémité distante.

SFP-GIG-LH40 Convertisseur optique Gigabit Ethernet 1000BaseLH (SFP MSA). Prend en charge la fibre monomodale sur une longueur d'onde (nominale) de 1 310 nm avec un connecteur LC. Portée typique de 40 km sur fibre SMF 9/15 μm.

SFP-GIG-LH70 Convertisseur optique Gigabit Ethernet 1000BaseLH (SFP MSA). Prend en charge la fibre monomodale sur une longueur d'onde (nominale) de 1 550 nm avec un connecteur LC. Portée typique de 70 km sur fibre SMF 9/15 μm.

SFP-GIG-LX Convertisseur optique Gigabit Ethernet 1000 Base-LX (SFP MSA). Prend en charge la fibre monomodale sur une longueur d'onde (nominale) de 1 310 nm avec un connecteur LC. Portée typique de 10 km sur fibre SMF 9/15 μm.

SFP-GIG-SX Convertisseur optique Gigabit Ethernet 1000 Base-SX (SFP MSA). Prend en charge la fibre optique multimodale sur une longueur d'onde (nominale) de 850 nm avec un connecteur LC. Portée typique de 300 m sur fibre MMF 6,5/15 μm ou de 550 m sur fibre MMF 50/15 μm.

* SFP agréés par Alcatel-Lucent

(7)

Alcatel-Lucent OmniSwitch 6400 | Fiche technique 7

RÉFÉRENCE DESCRIPTION

SFP-GIG-T Convertisseur Gigabit Ethernet 1000BaseT (SFP MSA) - Prend en charge le câblage cuivre de catégories 5, 5E et 6 jusqu'à 100 m. SFP fonctionne uniquement à une vitesse de 1000 Mbits/s et en mode full duplex.

SFP-GIG-BX-D Convertisseur SFP 1000BaseBX doté d'une interface de type LC. Ce convertisseur bidirectionnel est conçu pour une utilisation via un câble en fibre optique monobrin d'une longueur maximale de 10 km. Il est utilisé pour la transmission des signaux optiques sur 1 490 nm et la réception des signaux optiques sur 1 310 nm.

SFP-GIG-BX-U Convertisseur SFP 1000BaseBX doté d'une interface de type LC. Ce convertisseur bidirectionnel est conçu pour une utilisation via un câble en fibre optique monobrin d'une longueur maximale de 10 km. Il est utilisé pour la transmission des signaux optiques sur 1 310 nm et la réception des signaux optiques sur 1 490 nm.

Convertisseurs 100FX (pour tous les ports SFP du châssis OS6400)

SFP-100-LC-MM Convertisseur SFP 100BaseFX doté d'une interface LC conçu pour une utilisation via un câble en fibre optique multimode.

SFP-100-LC-SM15 Convertisseur SFP 100BaseFX doté d'une interface LC conçu pour une utilisation via un câble en fibre optique monomode d'une longueur maximale de 15 km.

SFP-100-LC-SM40 Convertisseur SFP 100BaseFX doté d'une interface LC conçu pour une utilisation via un câble en fibre optique monomode d'une longueur maximale de 40 km.

SFP-100-BX20LT Convertisseur SFP 100BaseBX doté d'une interface SC. Ce convertisseur bidirectionnel est conçu pour une utilisation via un câble en fibre optique monobrin d'une longueur maximale de 0 km de point à point. Il est généralement utilisé dans le central téléphonique (OLT) pour la transmission des signaux optiques sur 1 550 nm et la réception des signaux optiques sur 1 310 nm.

SFP-100-BX20NU Convertisseur SFP 100BaseBX doté d'une interface SC. Ce convertisseur bidirectionnel est conçu pour une utilisation via un câble en fibre optique monobrin d'une longueur maximale de 0 km de point à point. Il est généralement utilisé dans le client (ONU) pour la transmission des signaux optiques sur 1 310 nm.

Accessoires

OS6400-CBL-30 Câble d'empilement 30 centimètres pour OS6400 OS6400-CBL-60 Câble d'empilement 60 centimètres pour OS6400 OS6400-CBL-150 Câble d'empilement 150 centimètres pour OS6400

I N F O R M A T I O N S P O U R L A C O M M A N D E

* SFP agréés par Alcatel-Lucent

(8)

www.alcatel-lucent.com Alcatel, Lucent, Alcatel-Lucent et le logo Alcatel-Lucent sont des marques d’Alcatel-Lucent. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Alcatel-Lucent ne peut être tenu pour responsable de l'exactitude des informations présentées, qui sont sujettes à modification sans préavis. © 008 Alcatel-Lucent. Tous droits réservés. 48964 Rev. E 1/08
