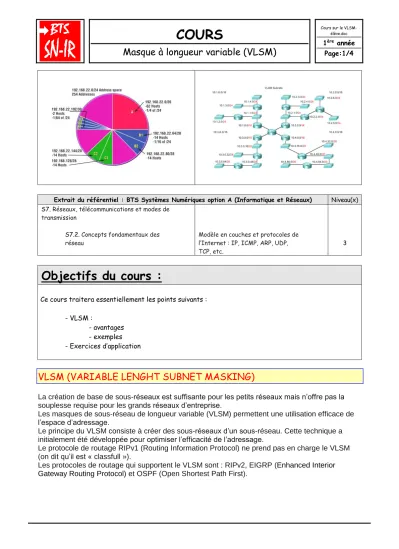

COURS
Masque à longueur variable (VLSM)
Cours sur le VLSM- élève.doc
1ère année Page:1/4
Extrait du référentiel : BTS Systèmes Numériques option A (Informatique et Réseaux) Niveau(x) S7. Réseaux, télécommunications et modes de
transmission
S7.2. Concepts fondamentaux des réseau
Modèle en couches et protocoles de l’Internet : IP, ICMP, ARP, UDP, TCP, etc.
3
Objectifs du cours :
Ce cours traitera essentiellement les points suivants : - VLSM :
- avantages - exemples - Exercices d’application
VLSM (VARIABLE LENGHT SUBNET MASKING)
La création de base de sous-réseaux est suffisante pour les petits réseaux mais n’offre pas la souplesse requise pour les grands réseaux d’entreprise.
Les masques de sous-réseau de longueur variable (VLSM) permettent une utilisation efficace de l’espace d’adressage.
Le principe du VLSM consiste à créer des sous-réseaux d’un sous-réseau. Cette technique a initialement été développée pour optimiser l’efficacité de l’adressage.
Le protocole de routage RIPv1 (Routing Information Protocol) ne prend pas en charge le VLSM (on dit qu’il est « classfull »).
Les protocoles de routage qui supportent le VLSM sont : RIPv2, EIGRP (Enhanced Interior Gateway Routing Protocol) et OSPF (Open Shortest Path First).
COURS
Masque à longueur variable (VLSM)
Cours sur le VLSM- élève.doc
1ère année Page:2/4
AVANTAGES
- utilisation efficace de l’espace d’adressage ;
- utilisation de plusieurs longueurs de masque de sous-réseau ; - division d’un bloc d’adresses en blocs plus petits ;
- prise en charge des résumés du routage ;
- plus grande souplesse de conception de réseau ; - prise en charge des réseaux d’entreprise hiérarchiques.
EXEMPLE N°1
R = 192.168.20.0/24 S/R du S/R = 192.168.20.192
N° de S/R @ de S/R N° de S/S/R @ de S/S/R
1 192.168.20.0/27 1 192.168.20.192/30
2 192.168.20.32/27 2 192.168.20.196/30
3 192.168.20.64/27 3 192.168.20.200/30
4 192.168.20.96/27 4 192.168.20.204/30
5 192.168.20.128/27 5 192.168.20.208/30
6 192.168.20.160/27 6 192.168.20.212/30
7 192.168.20.192/27 7 192.168.20.216/30
8 192.168.20.224/27 8 192.168.20.220/30
Pour le subnetting on a utilisé 3 bits, ce qui donne 8 sous réseaux. Le sous-réseau 192.168.20.192 a subit un autre subnetting.
Normalement l’adresse 192.168.20.192/27 sera utilisée sur un seul segment de 25-2 = 32-2
= 30 hosts. Cette même adresse a été utilisée dans 8 autres segments de 2 hôtes chacun. Le nombre d’hôtes est petit, mais cela permet de placer ces adresses dans des segments qui ne comptent que deux interfaces par exemple.
COURS
Masque à longueur variable (VLSM)
Cours sur le VLSM- élève.doc
1ère année Page:3/4
Le VLSM permet l’utilisation de masques différents pour chaque sous-réseau. Une fois qu’une adresse réseau est divisée en sous-réseaux, toute autre division de ces sous-réseaux entraîne la création de sous-sous-réseaux.
EXEMPLE N°2
Le réseau 10.0.0.0/8, qui a le masque de sous-réseau /16, se subdivise en 256 sous-réseaux, tous capables de prendre en charge l’adressage de 64 534 hôtes.
10.0.0.0/16, 10.1.0.0/16 jusqu’à 10.255.0.0/16
L’application d’un masque de sous-réseau de /24 à n’importe lequel de ces sous-réseaux /16, du type 10.1.0.0/16, aboutit à une subdivision en 256 sous-réseaux. Chacun de ces nouveaux sous-réseaux est capable de prendre en charge l’adressage de 254 hôtes.
EXEMPLE N°3
10.3.2.0/24 a été divisé en sous-réseaux à l’aide du masque /28.
COURS
Masque à longueur variable (VLSM)
Cours sur le VLSM- élève.doc
1ère année Page:4/4
EXERCICES D’APPLICATION
Question :
Segmentez le réseau 192.168.0.0/24 en complétant le tableau ci-dessous.
Faites apparaître les calculs.
R = 192.168.0.0/24
Département @ Sous-réseau
@ Diffusion @ Masque Plage d’ @ Nombre d’hôtes
Service (80)
Vente (60)
Ingénierie (30)
Finances (10)
30 hôtes 10 hôtes 60 hôtes
80 hôtes
