Etape 3 Affichage Etape 2
Traitement
Etape 4 Sauvegarde Etape 1
_______
Objectif Lentille 1 Lentille 2
…
___________
___________ ___________ microprocesseur Carte mémoire

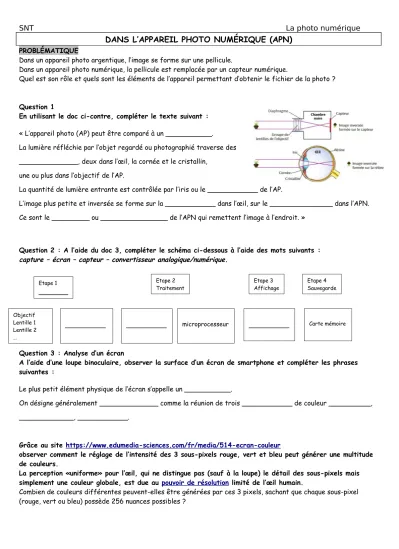

SNT La photo numérique
DANS L’APPAREIL PHOTO NUMÉRIQUE (APN)
PROBLÉMATIQUE
Dans un appareil photo argentique, l’image se forme sur une pellicule.
Dans un appareil photo numérique, la pellicule est remplacée par un capteur numérique.
Quel est son rôle et quels sont les éléments de l’appareil permettant d’obtenir le fichier de la photo ?
Question 1
En utilisant le doc ci-contre, compléter le texte suivant :
« L’appareil photo (AP) peut être comparé à un ___________.
La lumière réfléchie par l’objet regardé ou photographié traverse des ______________, deux dans l’œil, la cornée et le cristallin,
une ou plus dans l’objectif de l’AP.
La quantité de lumière entrante est contrôlée par l’iris ou le ____________ de l’AP.
L’image plus petite et inversée se forme sur la ____________ dans l’œil, sur le _______________ dans l’APN.
Ce sont le _________ ou ________________ de l’APN qui remettent l’image à l’endroit. »
Question 2 : A l’aide du doc 3, compléter le schéma ci-dessous à l’aide des mots suivants : capture – écran – capteur – convertisseur analogique/numérique.
Question 3 : Analyse d’un écran
A l’aide d’une loupe binoculaire, observer la surface d’un écran de smartphone et compléter les phrases suivantes :
Le plus petit élément physique de l’écran s’appelle un ___________.
On désigne généralement ______________ comme la réunion de trois ____________ de couleur __________, _____________, ____________.
Grâce au site https://www.edumedia-sciences.com/fr/media/514-ecran-couleur
observer comment le réglage de l’intensité des 3 sous-pixels rouge, vert et bleu peut générer une multitude de couleurs.
La perception «uniforme» pour l’œil, qui ne distingue pas (sauf à la loupe) le détail des sous-pixels mais simplement une couleur globale, est due au pouvoir de résolution limité de l’œil humain.
Combien de couleurs différentes peuvent-elles être générées par ces 3 pixels, sachant que chaque sous-pixel (rouge, vert ou bleu) possède 256 nuances possibles ?
SNT La photo numérique Question 4 : fonctionnement d’un appareil photo numérique
Après avoir visionné les vidéos ci-dessous et en utilisant le doc 4, répondre aux questions.
h
ttps://www.youtube.com/watch?v=pEtUsh7DI9k&feature=youtu.be https://www.youtube.com/watch?v=eY4s1sVsiAM
1) Dans le capteur, à quoi sert la matrice de Bayer ?
2) Quelles sortes d’informations sont fournies par les photosites ?
3) Quel est le composant de l’appareil photo numérique qui permet le passage de l’analogique au numérique ?
4) Combien de photosites donnent les informations nécessaires pour un pixel ?
5) Pourquoi y a-t-il plus de photosites spécialisés dans la couleur verte ?
