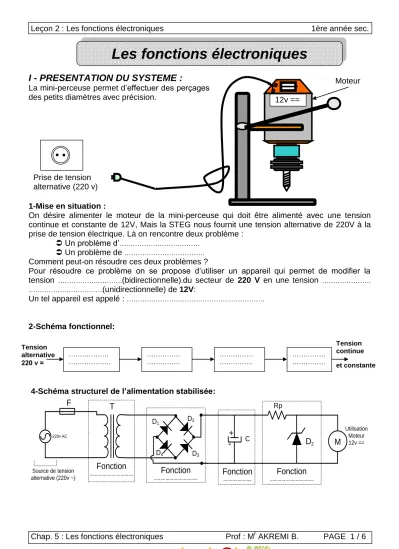

Les fonctions électroniques

r

I - PRESENTATION DU SYSTEME :

La mini-perceuse permet d’effectuer des perçages des petits diamètres avec précision.

1-Mise en situation :

On désire alimenter le moteur de la mini-perceuse qui doit être alimenté avec une tension continue et constante de 12V, Mais la STEG nous fournit une tension alternative de 220V à la prise de tension électrique. Là on rencontre deux problème :

 Un problème d’………

 Un problème de ………

Comment peut-on résoudre ces deux problèmes ?

Pour résoudre ce problème on se propose d’utiliser un appareil qui permet de modifier la tension ……….……….(bidirectionnelle).du secteur de 220 V en une tension ……….

………(unidirectionnelle) de 12V:

Un tel appareil est appelé : ……….………….

2-Schéma fonctionnel:

4-Schéma structurel de l’alimentation stabilisée:

-

220v AC +

F T

D₁ D2

D3

D4

D_z

Rp

Source de tension alternative (220v ~)

M

Utilisation Moteur 12v ==

Fonction

………. Fonction

………. Fonction

……….

Fonction

……….

Les fonctions électroniques

………

……….

………

………

…….

………

………

…….

………

………

…….

Tension alternative 220 v ≈

Tension continue et constante

Moteur 12v ==

Prise de tension alternative (220 v)

I. ADAPTATION EN TENSION :

1°) Cercler en rouge sur le schéma structurel à la page 1 la fonction adaptation.

2°) Quel est le nom du composant qui réalise cette fonction: ………

Circuit magnétique 2ème enroulement N spires

1er Enroulement N spires1

2

3°) Compléter et réaliser le montage suivant: 4°) Relever la caractéristique U2=f(t):

5°) Déterminer la valeur maximale de U2. U2max= ……..

En déduire U2eff = ……

6°) Calculer le rapport de transformation m:

....

...

...

....

...

...

m

En déduire le type du transformateur utilisé: ……….

7°) Compléter le modèle fonctionnel du transformateur utilisé:

8°) Quels sont les différents types de transformateurs ?

………

 ………. m … 1

 ………. m … 1

 ………. m … 1

9°) Quel est le nom du composant F et quel est son rôle ? 0

U2

t

………

………...

Tension alternative ………..

220V

………

Symbole :

ou

220v AC

F T

U2

U1

r

220v AC Ru

F T D1

D2

UR

II. REDRESSEMENT :

1°) Encercler en bleu, sur le schéma structurel, la fonction redressement.

2°) Identifier le nom du composant qui réalise cette fonction:

………

3°) Redressement simple alternance :

3-a / Compléter et réaliser le montage suivant:

3- b/ Relever la caractéristique UR= f (t) :

3- c/ En déduire le type de redressement utilisé:

………

………..

4°) Redressement double alternance : 4-a / Réaliser le montage suivant:

4- b/ Relever la caractéristique UR= f(t):

4- c/ En déduire le type de redressement utilisé:

………

………

4- d/ Réaliser le montage suivant:

220v AC Ru

F T

U_R D

K A

0

U2

t

220v AC Ru

F T

UR

D1

D3

D2

D4

0

U2

t

C _UF Ru

-

+

220v AC

F T _GREATZ^{Pont de}

D1 D2

D3

D4

4- e/ Relever la caractéristique Ur=f(t):

4- f/ En déduire le type de redressement utilisé:

………

5°) Compléter le modèle fonctionnel du redresseur utilisé:

III. FILTRAGE :

1°) Encercler en bleu, sur le schéma structurel, la fonction filtrage.

2°) Identifier le nom du composant qui réalise cette fonction:

……….

3°) Réaliser le montage suivant :

4°) Relever la caractéristique UF=f(t):

1^ére cas: C1 = ………..

2^éme cas: C2 = ………….

………

………...

………. ………..

Redresseur à diodes 0

U2

t

t U

t

U

r C Ru

-

+

220v AC

F T

D1 D2

D3

D4

D_z

Rp

Us

3^éme cas: C3 = ………….

5°) Comparer l’allure de trois tensions obtenues:

 L'allure de la tension (1^ére cas) ………...

 L'allure de la tension (2émecas) ……….

 L'allure de la tension (3éme cas) ………

6°) Conclure : ……… ………

……… ………

7°) Compléter le modèle fonctionnel du filtre utilisé:

IV. REGULATION OU STABILISATION :

1°) Encercler en bleu, sur le schéma structurel, la fonction régulation.

2°) Identifier le nom du composant qui réalise cette fonction:

………

3°) Régulation par diode Zéner : a- Réaliser le montage suivant:

b- Relever la caractéristique Us=f(t):

………

………...

………. ………..

Condensateur

t U

t

U

C Ru Us

-

+

220v AC

F T

D1 D2

D3

D4

Régulateur négatif

1 2

3

C Ru ^Us

-

+

220v AC

F T

D1 D2

D3

D4

1 7812 2

3

Régulateur de tension positive

4°) Régulation par régulateur de tension :

1^éme cas: En utilisant un régulateur de tension positif a- Réaliser le montage suivant :

b- Relever la caractéristique Us=f(t)

2^éme cas: En utilisant un régulateur de tension négatif c- Réaliser le montage suivant:

d- Relever la caractéristique Us=f(t)

5°) Comparer l’allure des tensions obtenues:

………

6°) Compléter le modèle fonctionnel du régulateur utilisé:

t U

U

t

………

………...

………. ………..
