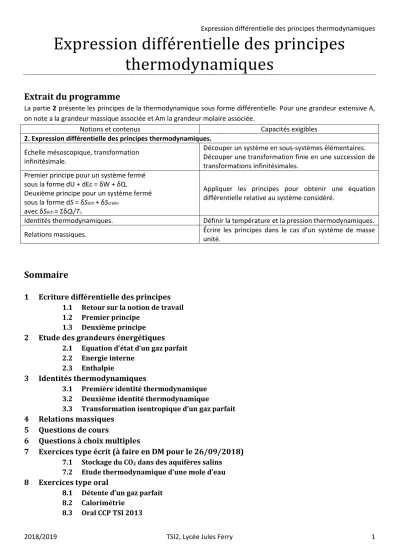

Expression différentielle des principes thermodynamiques

2018/2019 TSI2, Lycée Jules Ferry 1

Expression différentielle des principes thermodynamiques

Extrait du programme

La partie 2 présente les principes de la thermodynamique sous forme différentielle. Pour une grandeur extensive A, on note a la grandeur massique associée et Am la grandeur molaire associée.

Notions et contenus Capacités exigibles

2. Expression différentielle des principes thermodynamiques.

Échelle mésoscopique, transformation infinitésimale.

Découper un système en sous-systèmes élémentaires.

Découper une transformation finie en une succession de transformations infinitésimales.

Premier principe pour un système fermé sous la forme dU + dEc = δW + δQ.

Deuxième principe pour un système fermé sous la forme dS = δS^éch + δS^créée

avec δS^éch = ΣδQⁱ/Tⁱ.

Appliquer les principes pour obtenir une équation différentielle relative au système considéré.

Identités thermodynamiques. Définir la température et la pression thermodynamiques.

Relations massiques. Écrire les principes dans le cas d'un système de masse unité.

Sommaire

1 Ecriture différentielle des principes

1.3 Deuxième principe

2 Etude des grandeurs énergétiques

2.1 Equation d’état d’un gaz parfait 2.2 Energie interne

2.3 Enthalpie

3 Identités thermodynamiques

3.1 Première identité thermodynamique 3.2 Deuxième identité thermodynamique

3.3 Transformation isentropique d’un gaz parfait

4 Relations massiques

5 Questions de cours

6 Questions à choix multiples

7 Exercices type écrit (à faire en DM pour le 26/09/2018)

8 Exercices type oral

8.1 Détente d’un gaz parfait 8.2 Calorimétrie

8.3 Oral CCP TSI 2013

2018/2019 TSI2, Lycée Jules Ferry 3

5 Questions de cours

1) Donner l’expression des deux principes de la thermodynamique pour une transformation élémentaire. On définira toutes les notations utilisées. Retrouver alors la variation d’énergie interne ou d’entropie entre deux états d’équilibres A et B.

3) Donner une expression du travail élémentaire des forces de pression.

4) Donner une expression de l’entropie élémentaire échangée entre le système et l’extérieur.

5) Quelle est la définition de la capacité thermique à volume constant ? Idem pour la capacité thermique à pression constante.

6) Que peut-on dire de l’énergie interne d’un gaz parfait ? Sous quelle forme peut-on alors exprimer la variation élémentaire de son énergie interne ? Que peut-on dire de l’énergie interne d’une phase condensée ? Donner sa variation élémentaire.

7) Définir la fonction d’état, enthalpie. On définira toutes les notations utilisées. Que peut-on dire de l’enthalpie d’un gaz parfait ? Sous quelle forme peut-on alors exprimer la variation élémentaire de son enthalpie ? Que peut-on dire de l’enthalpie d’une phase condensée ? Donner sa variation élémentaire.

8) Enoncer et redémontrer la relation de Mayer.

9) Donner les deux identités thermodynamiques et les redémontrer. Définir la pression et la température thermodynamiques.

10) Enoncer au moins une des lois de Laplace. Pour quel type de transformation peut-on les utiliser ? En redémontrer au moins une.

6 Questions à choix multiples

1) Un âne cherche à aller de A vers B, mais il doit se confronter à la force 𝐹⃗ due au courant. Quelle(s) expression(s) du travail à fournir par l’âne est(sont) juste(s) ?

A Sur le chemin 1 : 𝑊_𝐴→𝐵¹ > 0 C Sur le chemin 1 : 𝑊_𝐴→𝐵¹ < 0 B Sur le chemin 2 : 𝑊_𝐴→𝐵² > 0 D Sur le chemin 2 : 𝑊_𝐴→𝐵² < 0

2) Pour les transformations suivantes, quelle(s) expression(s) du travail (ou travail élémentaire) sont juste(s) ? A Transformation monobare : 𝑊_𝑃= −𝑃∆𝑉 C Transformation monobare : 𝑊_𝑃= −𝑃_𝑒𝑥𝑡∆𝑉 B Transformation isochore : W_P=0 D Transformation isobare : 𝑊_𝑃= −𝑃∆𝑉 3) En utilisant les notations du cours, quelle(s) expression(s) du premier principe de la thermodynamique pour un système fermé est(sont) juste(s) ?

A ∆𝑈 + ∆𝐸_𝑐 = 𝛿𝑊 + 𝛿𝑄 C ∆𝑈 + ∆𝐸_𝑐 = ∆𝑊 + ∆𝑄

B dU+dEc =W +Q D  + U Ec =W Q+ 4) Quelle(s) formule(s) est(sont) juste(s) ?

A ∆𝑈 = ∫ 𝑑𝑈

𝐵 𝐴

C 𝑄 = ∫ 𝛿𝑄

𝐵 𝐴

B 𝑊 = ∫ 𝑑𝑊

𝐵 𝐴

D ∆𝑄 = ∫ 𝛿𝑄

𝐵 𝐴

5) En utilisant les notations du cours, quelle(s) expression(s) du second principe de la thermodynamique pour un système fermé est(sont) juste(s) ?

A 𝑆 = 𝛿𝑆_𝑒𝑐ℎ+ 𝛿𝑆_𝑐𝑟éé C dS=Sech+Scréé

B  =S Sech+Scréé D ∆𝑆 = ∆𝑆_𝑒𝑐ℎ+ ∆𝑆_𝑐𝑟éé

6) Quelle(s) formule(s) est(sont) juste(s) ?

A ∆𝑆 = ∫ 𝑑𝑆

𝐵 𝐴

C 𝑆_𝑒𝑐ℎ= ∫ 𝛿𝑆_𝑒𝑐ℎ

𝐵 𝐴

B 𝑆 = ∫ 𝑑𝑆

𝐵 𝐴

D ∆𝑆_𝑐𝑟éé= ∫ 𝛿𝑆_𝑐𝑟éé

𝐵 𝐴

7) En partant de la loi des gaz parfaits, dites quelle(s) expression(s) de différentielles est(sont) juste(s) ?

A 𝑑𝑃 = (𝑑𝑃

𝑑𝑇)

𝑉

𝑑𝑇 + (𝑑𝑃 𝑑𝑉)

𝑇

𝑑𝑉 C 𝑑𝑃 = (𝜕𝑃

𝜕𝑉)

𝑇

𝑑𝑉 + (𝜕𝑃

𝜕𝑇)

𝑉

𝑑𝑇 B

V T

P P

dP dT dV

T V

 

   

=  +  D 𝑑𝑃 = (𝜕𝑃

𝜕𝑇)

𝑉

𝑑𝑉 + (𝜕𝑃

𝜕𝑉)

𝑇

𝑑𝑇

8) Quelle(s) affirmation(s) est(ont) juste(s) ?

A La capacité thermique à volume constant est définie par : 𝐶_𝑉=^𝑑𝑈

𝑑𝑇

C Pour une phase condensée, on a : 𝑑𝑈 = 𝐶_𝑉𝑑𝑇

B Pour un gaz parfait, on peut toujours écrire :

∆𝑈 = 𝐶_𝑉∆𝑇 D La capacité thermique à volume constant est définie par : 𝐶_𝑉= (^𝜕𝑈

𝜕𝑇)

𝑉

9) Quelle(s) affirmation(s) est(ont) juste(s) ?

A La capacité thermique à pression constante est

définie par : 𝐶𝑃=^𝑑𝐻_𝑑𝑇 C Pour une phase condensée, on a : 𝑑𝐻 ≈ 𝑑𝑈 = 𝐶𝑑𝑇

B La capacité thermique à pression constante est définie par : 𝐶_𝑃= (^𝜕𝐻

𝜕𝑇)

𝑃

D La capacité thermique à pression constante est définie par : 𝐶_𝑃= (^𝜕𝐻

𝜕𝑇)

𝑉

10) Quelle(s) expression(s) des identités thermodynamiques est(sont) juste(s) ?

A 𝑑𝑈 = (𝜕𝑈

𝜕𝑆)

𝑉𝑑𝑆 + (𝜕𝑈

𝜕𝑉)

𝑆𝑑𝑉 C 𝑑𝑈 = 𝑇𝑑𝑆 + 𝑃𝑑𝑉

B 𝑑𝐻 = 𝑉𝑑𝑃 − 𝑇𝑑𝑆 D dH TdS VdP= +

2018/2019 TSI2, Lycée Jules Ferry 5

7 Exercices type écrit (à faire en DM pour le 26/09/2018) 7.1 Stockage du CO

dans des aquifères salins (niveau CCP)

Le CO2 gazeux est capté à la sortie, par exemple, d’une usine. Il subit alors une série de compressions successives jusqu’à obtention d’un fluide. Ce dernier est ensuite injecté dans un aquifère salin dont la profondeur est nécessairement supérieure à 800 m. Dans de telles conditions de température et de pression le CO2 est supercritique. Moins dense que la saumure de l’aquifère, il monte puis s’accumule sous un piège structurel (une roche composée par exemple d’argile).

Document 5. Principe du stockage

On considère une quantité 𝑛₀de CO2 occupant un volume 𝑉₀= 10𝑚³ à une température 𝑇₀= 298𝐾 et une pression 𝑃₀= 1𝑏𝑎𝑟. Ce gaz, que l’on considérera comme parfait, est :

1- mis au contact d’un thermostat à la température 𝑇₁= 280𝐾 et à volume constant : transformation isochore

2- comprimé très lentement (tout en restant au contact du thermostat) de façon à réduire son volume à 𝑉₁= 2,5𝑚³ : transformation isotherme.

1) Représenter schématiquement sur un diagramme de Clapeyron ces deux transformations. On expliquera le tracé de chacune des courbes.

2) Pour la première transformation, donner l’expression du travail et du transfert thermique reçu par le gaz.

3) Pour la première transformation, donner l’expression de l’entropie échangée par le gaz.

4) Donner l’expression de l’entropie créée lors de la première transformation. Commenter brièvement les signes des valeurs d’entropies trouvées.

5) Pour la deuxième transformation, donner l’expression du travail et du transfert thermique reçus par le gaz.

6) Pour la deuxième transformation, donner l’expression l’entropie échangée par le gaz.

7) Donner l’expression de l’entropie créée lors de la deuxième transformation. Commenter brièvement.

7.2 Etude thermodynamique d’une mole d’eau (d’après Centrale 2003)

Notations : les variables directement mesurables sont la pression, le volume et la température.

On considère une transformation élémentaire réversible d’un système. On admettra que les deux premiers principes de la thermodynamique s’expriment alors en écrivant que les variations dU et dS des fonctions d’état — énergie interne U et entropie S — sont des différentielles totales.

La différentielle totale d’une fonction dépendant des deux variables indépendantes x et y, soit ^{A A x y=}

( )

y x

A A

B et C

x y

 

 

 

=  =    .

1) Montrer que l’énergie interne U d’un corps pur peut être considérée comme fonction des deux variables, S et V, soit ^{U U S V=}

(

)

2) Exprimer la température T et la pression P en fonction de dérivées partielles de U clairement établies.

3) La « fonction enthalpie » joue le rôle d’une fonction thermodynamique adaptée à un couple de variables que l’on précisera. Exprimer T et V en fonction de dérivées partielles de H.

4) Exprimer la différentielle de l’entropie S fonction de l’enthalpie H et la pression P. Pour un gaz parfait, que vaut alors

T

S P

 

 

  ?

5) A partir de la loi des gaz parfaits, trouver la valeur de

P

V T

 

 

  . Établir en particulier la relation :

T P

S V

P T

 

   

−  = 

. On supposera que l’on peut généraliser cette relation aux phases condensées.

On comprime réversiblement une mole d’eau depuis une pression de 1 bar jusqu’à la pression de 100 bar. Pendant cette compression la température T demeure constante et égale à 323K. À cette température le coefficient de

dilatation est de : 1 ^{4 1}

4,7.10

P

V K

V T

= ^^ ^ = ^{− −} et le volume massique : v=1,012.10⁻³m kg³. ⁻¹ . On admettra que la variation de volume est négligeable pendant la compression.

6) Exprimer dH

dP en fonction de V, T, et dS dP. 7) Justifier l’égalité

T

dS S dP P

 

=    . Exprimer cette grandeur en fonction de  et de V.

8) En déduire la variation H d’enthalpie lors de la compression, en fonction de V, , T et P.

9) Application numérique. Calculer H pour une mole d’eau. On prendra comme masse molaire de l’eau

3 1

18.10 .

M = ⁻ kg mol⁻ .

10) En déduire U, littéralement et numériquement.

11) Exprimer S en fonction de , V et P.

Application numérique : calculer Spour la compression envisagée. Conclusion.

2018/2019 TSI2, Lycée Jules Ferry 7

8 Exercices type oral 8.1 Détente d’un gaz parfait

Un récipient, muni d’un piston mobile de masse négligeable pouvant se déplacer sans frottement, contient un gaz parfait occupant initialement un volume V₁=10,0L à la température T₁=373K. Les parois du récipient ainsi que le piston sont calorifugés. La pression qui s’exerce sur ce piston vaut initialement P₁=1,00.10⁶Pa. On donne

1 1

8,31 . . R= J K mol^{− −} .

1) Calculer la quantité de matière n de gaz contenu dans le récipient.

2) La contrainte qui maintient le piston en équilibre est supprimée, de sorte que la pression que s’exerce sur lui tombe brutalement à la valeur P₂ =1,00.10⁵Pa correspondant à la pression atmosphérique du lieu. Le gaz évolue vers un nouvel état d’équilibre caractérisé par les valeurs respectives T₂ et V₂ de la température et du volume.

2.a) Calculer T2 et V2 pour une capacité thermique à volume constant 5

V 2

C = nR. 2.b) Calculer la variation d’entropie S du gaz.

2.c) Calculer l’entropie crée S_c au cours de la transformation. Quelle est la cause de l’irréversibilité ?

8.2 Calorimétrie

On considère un vase parfaitement calorifugé qui contient une masse m1=100g d’un liquide de capacité thermique massique c₁=3000 .J kg K⁻¹. ⁻¹ à la température T1=30C. On plonge rapidement un morceau de cuivre de masse

2 200

m = g et de capacité thermique c₂ =400 .J kg K⁻¹. ⁻¹, initialement à la température T2 =70C . Le récipient dont la capacité thermique est C_s =250 .J K⁻¹ y compris les accessoires (agitateur, thermomètre…) est soigneusement refermé.

1) Déterminer la température d’équilibre.

2) Calculer la variation globale d’entropie pour cette opération.

8.3 Oral CCP TSI 2013

Un récipient de volume total fixe 2V0 (V0 = 10L) est divisé en deux compartiments par une membrane mobile (de surface S) sans frottement. Les parois des deux compartiments et la membrane empêchent les transferts thermiques. Initialement, l’air (gaz parfait de rapport ϒ = 1,4) contenu dans chacun des deux compartiments est à la température T0 = 300 K et à la pression P0 = 10⁵ Pa.

A l’intérieur du compartiment de gauche se trouve une résistance R’ = 10 Ω. Cette résistance est parcourue par un courant continu I = 1 A. On arrête le courant après une durée τ, dès que la pression dans le compartiment de gauche vaut P1 = 2 P0. Les transformations sont supposées être lentes. La capacité thermique de la résistance est supposée très faible.

1) Quelle est la pression finale P2 dans le compartiment de droite ?

2) Dans quel compartiment la variation de volume sera-t-elle la plus faible et la transformation quasi adiabatique réversible ?

3) Quels sont les températures T2 et le volume V2 dans le compartiment de droite à la fin de l’expérience ? 4) En déduire les températures T1 et volume V1 du compartiment de gauche en fin d’expérience.

5) Quel travail des forces de pression W2 a été reçu par le compartiment de droite en fonction de ϒ, P0, P2, V0 et V2 ? ET celui W1 reçu par le compartiment de gauche ?

6) Quelle est la durée τ de chauffage en fonction de P0, V0, ϒ, R’ et I ? 7) En déduire les variations d’entropie dans les deux compartiments.
