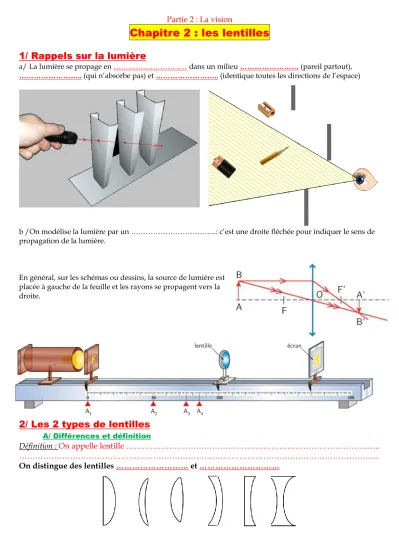

Partie 2 : La vision
Chapitre 2 : les lentilles 1/ Rappels sur la lumière
a/ La lumière se propage en ……… dans un milieu ……… (pareil partout),
……….. (qui n’absorbe pas) et ……….. (identique toutes les directions de l’espace)
b /On modélise la lumière par un ………..: c’est une droite fléchée pour indiquer le sens de propagation de la lumière.
En général, sur les schémas ou dessins, la source de lumière est placée à gauche de la feuille et les rayons se propagent vers la droite.
2/ Les 2 types de lentilles
A/ Différences et définition
Définition : On appelle lentille ………..
………...
On distingue des lentilles ……… et ………
Lentille convergente Lentille divergente Aspect (vue en coupe)
Forme Symbole
Observation d’un texte à travers
Effet sur des rayons lumineux parallèles
Peut jouer le rôle de
loupe OUI NON
B/ Vocabulaire sur la lentille
Remarques :
Pour une lentille divergente, F’ et F sont ………
F’ est ……… de F par rapport à O : OF’ = …………
Une lentille est caractérisée par sa ……….. qui est soit ………. ou soit ……… :
Distance focale = ……= ………
C’est une distance ……….. : Si on va dans le sens de propagation du rayon lumineux, la distance est positive. Sinon, elle est négative.
Sens de
la marche
O F’
F
F’ F’
L’axe qui passe par le centre de la lentille et perpendiculaire à celle-ci est appelé ………...
Enfin, le centre de la lentille est appelé ……….
Application : Comment mesurer la distance focale d’une lentille convergente ?
C/ Vergence C, grandissement
Pour quantifier le pouvoir convergent d’une lentille, les scientifiques ont inventé la ………. C’est la grandeur utilisée par les ophtalmologistes.
Définition de la vergence C :
Définition du grandissement γ :
Applications:
1/ Calculer la distance focale f’ d’une lentille de 50
δ
………
2/ Calculer la distance focale f’ d’une lentille de 5 δ.
………
3/ Quelle lentille est la plus convergente ?
………
D/ Effet de la forme sur la distance focale f’
Conclusion : ……….
3/ Construction d’images à partir d’une lentille convergente
A/ Règles à respecter pour le tracé
Règle n°1 : ……….
Règle n°2 : ………
B/ Cas n°1 : Objet situé à une distance d supérieure à f’ (utilisation « PROJECTEUR »)
On qualifie les images obtenues :
Image……….. : Image réellement obtenue sur un écran.
Image ………. : Image qui n’est pas projetée sur un écran mais qui visible à l’œil nu.
Image ………….., ……… : Si l’image obtenue sur l’écran est plus grande ou plus petite.
Image ………, ……… : Si l’image obtenue est inversée ou dans le même sens que l’objet.
Conclusion : Quand la lentille se trouve à une distance supérieure à la distance focale, il se forme
une image ………
Construis les images A’B’ des objets suivants :
Marche des trois rayons particuliersF’
A O
O
B
O
Grandissement :
=
F
A F’
B
O
Grandissement :
= A’B’ / AB =-5/2 = -2,5
Application : Dessine l’image de l’enfant à travers la lentille :
A F’
B
O
F’
A B
O
F’
A B
O
Grandissement :
Grandissement :
Grandissement :
F
B/ cas n°2 : Objet situé à une distance d inférieure à la distance focale f’ (Utilisation LOUPE)
Trace les rayons lumineux permettant de retrouver l’image A’B’ de AB.
Conclusion : Quand la lentille se trouve à une distance inférieure à la distance focale, ………
………..
………..
Autres exemples : Trace les rayons lumineux et les images A’B’
F’
A O
O
B F’
OF’
A B
O
Grandissement :
= A’B’ / AB = 4/2 = 2
F
F
5/ Tracé des rayons lumineux avec une lentille divergente
6/ Prévoir la position des images grâce à la relation de conjugaison
7/ Prévoir la taille et le sens des images grâce à la formule du grandissement
F A O
O
B
O
Grandissement :
=
