Brevet professionnel

Electronicien

Options

Télécommunications

Electronique industrielle

MINISTERE DE L'EDUCATION NATIONALE

DIRECTION GENERALE DE LA PEDAGOGIE.

DES ENSEIGNEMENTS SCOLA! RES ET DE L'ORIENTATION

Brevets professionnels de la Métallurgie

B. P. ÉLECTRONICIEN

'

Options :

Télécommunications

Electronique industrielle

(Arrêté du 23 mai 1959 modifié par

les arrêtés du 20 février 1967,

et du 3 février 7967)

1967

'

INST

I

TUT PEDAGOGIQUE NAT

I

ON'AL

Services d'Edition

-dans la proportion de 1/3 par des représentants de l'enseignement public.

Art. 5- Peuvent prendre part à l'examen:

a- Les personnes titulaires du certificat d'aptitude professionnelle d'é lec-ironicien travaillant normalement dans la profession depuis deux ons ou moins après l'obtention du C.A.P. et ayant suivi les cours de perfectionnement pendant une période au moins équivalente ;

b- Les anciens élèves et anciennes élèves des écoles publiques d'enseigne-ment technique ou des écoles techniques ouvertes conformément aux dispositions des articles 68 et suivants du décret n° 56-931 du 14 septembre 1956; y ayant terminé le cycle régulier des études depuis deux années et occupés dans la pro-fession ;

c- Les personnes titulaires du C.A.P. d'électronicien depuis deux ans ou moins et qui ne peuvent justifier des deux années de cours de perfectionnement du lait que ces cours ne sont pas organisés dons les communes ou à proximité des communes où elles résident;

d - Peuvent également se présenter sons être titulaires du C.A.P. d'électr o-nicien, les personnes âgées de 20 ans révolus, occup~es depuis trois ans au moins dons la spécialité et ayant suivi pendant une période de trois ons des cours en vue de leur perfectionnement professionnel.

Art. 6-(remplacé par arrêté du 3 février 1967)- Les avis d'ouverture de session préciseront les pièces justificatives et d'identité qui devront être jointes aux dossiers des candidats ainsi que le service chargé <;l'enregistrer les

inscriptions.

-Art. 7-Sont déclarés admis les candidats qui, pour l'ensemble des épreuves, ont obtenu une moyenne générale au moins égale à 10/20, sons note particulière inférieure à 1 'une des notes éliminatoires déterminées par le règl e-ment de l'èxamen.

La mention «très bien» est décernée aux candidats qui ont obtenu une moyenne générale au moins égale à 16/20, la mention «bien» à ceux qui ont obtenu une moyenne générale au moins égale à 14/20.

Les candidats ayant satisfait avec succès aux épreuves pratiques pré-liminaires, mais ayant échoué aux épreuves écrites, graphiques et orales seront autorisés à se représenter, l1

année suivante, à ces mêmes épreuves sons avoirà se représenter aux épreuves pratiques préliminaires.

D'autre part, tout candidat admis dans une option déterminée peut se pré-senter à une session suivante, dons une autre option, sans avoir à subir les épreuves communes aux deux options considérées.

Art. 8- Le directeur général de l'enseignement technique et les préfets sont chargés, chacun en ce qui les concerne, de l'exécution des présentes dis-positions qui abrogent l'arrêté du 8 novembre 1951 ayant institué sur le plon na -tional le brevet professionnel de radioélectricien.

ANNEXE 1

(Remplacée par arrêté du

3

f

év

ri

er

1967)

REGLEMENT D'EXAMEN

1 ·TABLEAU DES EP.REUVES

Note

EPREUVE Coellic ient éliminatoire Durée inl. à /20

A- EPREUVES PRATIQUES

PRELIMINAiRES

1°) Projet: épreuve particulière en

tout ou partie à chaque option .... 6 10 8 h 2°) Schéma • Technologie : épreuve

particulière en tout ou partie à

chaque option ... 6 10 4 h

B-

EPREUVES GRAPHIQUES ET

ECRITES

-(communes aux deux options)

-1°) Dessin industriel ... 3 5 4 hmox -2°) Electricité et physique ... 6 5 3 h - 3°) Electronique et Mathématiques:

épreuve particulière en tout ou

partie à chaque option ... 6 5 3 h - 4°) Rédaction de rapport technique

et fronçais ... · ·. · · ·· · · ... 2 5 2 h -5°) Hygiène et Législation ... 1 5 1 h

C-EPREUVES PRATIQUES

FINALES ET ORALES:

1"') Discussion du projet ... 6 10 30 mn 20) Essais, Manipulations et

Dépannage • épreuve port i cu-1 ière en tout ou partie à choque

option ... 14 12 5 h max 30) Langu'e vivante

(facultative)-Anglais, allemond ou russe

(30 mn de préparation) ... 30 mn

N. B. - Seuls pourront être déclarés admis les candidats dont la moyenne des notes obtenues pour 1 'ensemble des épreuves pratiques préliminaires et finales (paragraphes A etC) sera égale à 12. ·

Il· ORGANISATION DES EPREUVES Les épreuves sont notées de 0 à 20.

Admission

à

500 points.

La bonification de points pour l'épreuve facultative de langues vivantes est constituée par la totalité des points obtenus (possibilité pour le candidat de subir l'oral pour une ou plusieurs langues)

à

condition que la ou les notes soient supé· rieures à 5 sur 20.

Les candidats peuvent utiliser toute documentation personnelle (cours, noti· ces, graphiques, abaques etc ... ) qu'ils jugent utiles pour mener à bien les épre'uves de l'examen.

Les épreuves écrites sont, néanmoins, exécutées sans documentation (épreuves 2° , 3° , 4° , 5°, du paragraphe B du tableau des épreuves).

En outre il est fourni aux candidats les caractéristiques des tubes et semi-<:onducteurs à utiliser dans une épreuve et, éventuellement, certaines documentations indispensables (définies par le jury d'examen) qui peuvent lui manquer.

Dans les sujets de toutes les épreuves, on utilisera les symboles d'unités et grandeurs électriques et électroniques normalisées, mais on spécifiera leur signification en appendice.

ANNEXE

Il

(Remp

l

acée

par

arrêté du 3

févrie

r 196

7)

PROGRAMME D'EXAMEN

1

A

EPREUVES

PRA TIQUES

PREL/MINA

IR

ES

7

1° ·PROJET

Pour cette épreuve, il est remis au candidat :

• un schéma de principe complet ou légèrement incomplet,

·des caractéristiques technologiques de certains éléments du schéma, ·des caractéristiques d'encombrements de pièces détachées,

·des directives de réalisation. Le candidat doit :

a) Compléter éventuellement le schéma et calculer certains éléments (des calculs simples sont seulement demandés).

b) A partir des directives de réalisations, établir les plans:

·d'implantation des éléments,

·d'usinage de châssis, platines ou coffrets, • de câblage de tout ou partie du montage.

2°

-SCHEMA- TECHNOLOGIE

L'épreuve comprend trois parties : a) Analyse d'un schéma.

b) Exécution d'un schéma dont le thème est fourni ou dépônnage d'un schéma erroné.

c) Définition des caractéristiques technologiques et limites d'emploi de certains éléments utilisés dans les parties a) et b) de l'épreuve.

Il est fait usage des normes françaises NFC 03 ... Notamment NFC 03-390.

TECHNIQUES DE CONSTRUCTION

Cette rubrique groupe les parties du programme d'examen définies comme étude de schéma d'une part, et technologie d'autre part.

Elle comporte l'étude des circuits de base et des éléments de liaison entre ces circuits de base, elle doit conduire aux opérations de synthèse (études

de projets simples) et d'analyse (étude de schémas d'appareils simples à caractère profess ionne 1).

La partie technologie porte sur les performances et les limites

d'utilisation des éléments. Elle est conforme aux normes en vigueur et fait appel aux connaissances techniques des candidats.

Dans le programme ci-dessous :

• Les lettres associées à la numérotation indiquent : • cA• L'étude de schéma (analyse ou synthèse), • •B• La technologie associée.

Fe

PARTI

E

Commune aux deux op

1-1 Redressement de petite puissance :

A-1-1 Redressement d'une alternance avec et sans transformateur, A-1-2 Redressement de 2 alternances, transformateur à point milieu, A-1-3 Redressement de 2 alternances, montage en pont de Groetz, A-1-4 Filtrage type L-C,

A-1-5 Montage avec bobine en tête, A-1-6 Filtrage type R-C,

A-1-7 Système doubleur de tension type Latour, A-1-8 Système doubleur de tension type Schenkel,

A-1-9 Systèmes multiplicateurs de tension dérivés des précédents,

B-1-1 Caractéristiques et calculs des transformateurs d'alimentation de petite

puissance (jusqu'à 500 VA), ' B-1-2 Bobines de li ltre, constitution et particularités,

B-1-3 Tubes électroniques diodes à vide poussé, éléments constitutifs et 1 imites d'emploi,

B-1-4 Diodes au sélénium. Principe général de la semi conduction· Caractéristiques,_ limites d'emploi, groupements,

B-1-5 Diodes au silicium, caractéristiques et particularités, B-1-6 Condensateurs à diélectrique alumine Type électrolytique,

· Constitution générale, caract"éristiques électriques des types haute ·tension (150 à 500 V) précautions d'emploi.

1-2 Amplification audiofréque~ce de tension

A-2-1 Etage triode avec polarisation automatique et charge résistive, A-2-2 Polarisation par courant de grille,

A-2-3 Montage de plusieurs étages en cascade,

A-2-4 Montage symétrique (attaque de tube à rayons cathodiques}, A-2-5 Utilisation d'un transistor, montage en émetteur commun, A-2-6 Tube triode, montage anode commune (charge cathodique}, A-2-7 Transistor, montage en collecteur commün,

A-2-8 Tube triode en montage déphaseur cathodique, A-2-9 Montage autodéphaseur (dit de Schmitt},

A-2-10 Tube triode, montage en grille commune; application au cascade. B-2-1 Tube électronique triode. Structure normale et caractéristiques, B-2-2 Transistor, caractéristiques générales, · B-2-3 Résistances ·graphitées agglomérées et à couche. Caractéristiques,

limites d'emploi, normalisation, codes,

B-2-4 Potentiomètres graphités à couches et à piste moulées courbes de variatior 1 imites d'emploi,

B-2-5 Condensateurs à diélectrique papier imprégné, à feuilles métalliques et méta li isés. Caractéristiques électriques et présentation,

B-2-6 Condensateurs à diélectrique plastique, .

B-2-7 Condensateurs à diélectrique alumine, type électrolytique basse tension, Condensateurs au tantale.

6

1-3 Amplification audiofréquence de puissance : A-3-1 Montage en classe A avec tube triode, ·

A-3-.2 Montbge en dosse A avec tubes pentode ou tétrade,

A-3-3 Montage en classe A avec transistor, avec et sans transformateur d'adaptation d'impédances,

A-3-4 Réaction négative sur l'étage amplifiCateur de puissance,

A-3-5 Etage préamplificateur triode et pentode liaison R-C, A-'J-6 Etage préamplificateur à transistor; liaison R-C, A-3-7 Chaine de réaction négative apériodique et corrigée,

A-3-8 Montage symétrique classe AB1,

A-3-9 Circuits déphaseurs (cathodyne, paraphase},

A-3-10 Montages symétriques classes B₁ et B2• Particularités concernant l'excitation et la polarisation.

A-3-11 Montage symétrique classe B avec transistors. Liaison aux étages

précédents.

B-3-1 Tubes électroniques pentode et tétrade de puissance,

B-3-2 Transistors de puissance, leur refroidissement,

B-3-3 Trans formateurs odapteurs d'impédances. Procédés de réa 1 isation, couplage des enroulements, circuits magnétiques,

B-3-4 Tube électronique pentode ampl ilicatrice de lens ion, B-3-5 Résistances à couche métallique.

1-4 Circuits générateurs de signaux nonsinusoi"daux : A-4--1 Etats limites du tube triode : blocage et saturation, A-4-2 Etats limites du transistor: blocage et saturation,

A-4-3 Multivibrateur astable (Abraham-Bloch}, A-4·4 Circuits intégrateurs et dillérentiateurs R-C, A-4-5 Multivibrateur astable à couplage cathodique,

A-4-6 Bascule monostable.

1-5 Circuits générateurs de signaux sinusoi"daux

à

tubes et transistors A-5-1 Montage dit en pont de Wien,

A-5-2 Utilisation des cellules à circuits déphaseurs R-C ou C-R', A-5-3 Utilisation de circuits L-C, réaction par couplage inductif,

A-S-4 Systèmes Hartley, Colpitts, E.C.O.,

A-5-5 Utilisation des propriétés piézoélectriques du quartz. Application aux oscillateurs,

B-5-1 Condensateurs variables et ajustables à diélectrique air, Caractéristiques générales, courbes de variation,

B-5-2 Condensateurs fixes et ajustables à diélectrique mica et céramiques (petite puissance seulement),

B-5-3 Résistances non linéaires à coefficient de température positif ou négatif, B-5-4 Caractéristiques et montage des cristaux de quartz,

B-5-5 Diodes à capacité variable (Voricap). 1-6 L'oscilloscope à faisceaux cathodiques: A-6-1 Schéma synoptique d'un appareil simple, A-6-2 Alimentation du tube à faisceaux cathodiques,

A-6-3 Amplificateur de déviation verticale (Y), sa liaison au T.R.C.,

A-6-4 Circuit d'entrée de l'amplificateur Y, la commande d'amplification et sa

compensa ti on,

A-6-5 Elargissement de la bande passante, systèmes simples de correction, A-6-6 Amplification en courant continu,

A-6-7 Base de temps relaxée par multivibrateur,

A-6-8 Base de temps relaxée par thyratron et pentode de charge, A-6-9 Etude d'un montage déclanché simple,

B-6-1 Le tube à faisceaux cathodique pour mesures,

B-6-2 Les thyratrons de petite puissance, structure et caractéristiques électriques.

2e

PARTIE

Option Télécommunication

1-7 Circuits stabilisateurs de tension :

A-7-1 Stabilisation d'une tension continue par diode à cathode froide et atmosphère gazeuse,

A-7-2 Stabilisation d'une tension continue par tubes électroniques et diode de référence (montages simples),

A-7-3 Stabilisation d'une tension continue par diode Zener et par transistors, A-7-4 Stabilisation en alternatif par transformateur à fer saturé,

B-7-1 Diodes à cathode froide et atmosphère gazeuse, B-7-2 Diodes Zener.

1-8 Emission en modulation d'amplitude (AM) :

A-8-1 But recherché: lo modulation; différents systèmes,

A-8-2 Organisation générale d'un émetteur travaillant en ondes A1 et A3 A-8-3 Etage pilote, caractéristiques et types usuels,

A-8-4 Etages séparateurs et multiplicateurs de fréquence, A-8-5 Etage de puissance intermédiaire,

A-8-6 Etage de sortie,

A-8-7 Modulation en amplitude, excitation des différentes électrodes, A-8-8 Alimentation des émetteurs (étages de petite et de grande puissance), A-8-9 Notions sur les générateurs R.F. d'atelier et de laboratoire,

B-8-1 Tubes électroniques d'émission, structure et refroidissement, B-8-2 Condensateurs et bobines en émission,

B-8-3 Résistances bobinées à fil et

à

ruban métallique, B-8-4 Les phanotrons et thyratrons,

B-8-5 Redresseurs de puissance au silicium.

1-9 Réception en modulation d'amplitude A-.9-1 Organisation générale d'un récepteur A.M.,

A-9-2 La démodulation par diode à vide et semi-conducteur,

A~9-3 Amplification

à

fréquence intermédiaire (F.I.), caractéristiques, A-9-4 Circuits à un ou deux étages, cas des transistors à diffusion, A-9-5 Changement de fréquence, (principe phys.ique),

A-9-6 Utilisation d'un tube électronique à électrodes multiples, cas d'un tube double,

A-9-7 Fonctions séparées, cas d'un transistor à diffusion, A-9-8 Etage amplificateur R.F.,

A-9-9 Commande automatique de sensibilité, système simple, seuil réglable, efficacité,

A-9-10 Circuits auxiliaires des récepteurs professionnels: double changement de fréquence,

B-9-1 Diodes au germanium à pointe (or et tungstène), B-9-2 Tubes électroniques pentodes à pente variable, B-9-3 Transistors

à

diffus ion,

B-9-4 Tubes électroniques à électrodes multiples, B-9-5 Bobinage et transformateurs F

.1.,

B-9-6 Eléments constitutifs des circuits R.F. des récepteurs,

B-9-7 Haut-parleurs; rappels de principes physiques, système électro-dynamiques récents, éléments constitutifs et leur influence sur les caractéristiques. Systèmes électrostatiques, particularités et liaison à l'amplificateur, B-9-8 Microphones; caractéristiques générales, principes physiques, constitution,

caractéristiques électriques et électroacoustiques dans les systèmes dynamiques, piézoélectriques, statiques et au carbone. Liaison à 1 'amp 1 if icateur,

B-9-9 Lecteurs de disques; caractéristiques générales, principes physiques,

constitution, caractéristiques électriques dans les systèmes électromagnétiques et piézoélectriques. Liaison à l'amplificateur.

1-10 Emission et réception en modulation de fréquence ,·FM) A-10-1 But recherché et caractéristiques générales de la F.M., A-10-2 Modulateurs électroniques,

A-10-3 Organigramme d'un émetteur F.M., A-10-4 Organigramme d'un récepteur F.M.,

A-10-5 Les étages limiteurs d'amplitude,

A-10-6 Les étages démodulateurs: discriminateur, détecteur de rapport. 1-11 Récepteur de télévision :

A-11-1 Récepteur : 1 • organigramme d'un récepteur,

2. la production des signaux de balayage l'oscillateur bloqué.

B-11-1 Les tubes-image, B-11-2 Les bobines de déviation,

B-11-3 Les transformateurs spéciaux.

Option Electronique Industrielle 1·7 Circuits stabilisateurs de tension :

A-7-1 Stabilisation d'une tension continue par diode à cathode froide et atmosphère gazeuse,

A-7-2 Stabilisation d'une tension continue par tunes électroniques et diodes de référence {montage simple)

A-7-3 Stabilisation d'une tension continue par diode Zener et par transistors,

A-7-4 Stabilisation en alternatif par transformateur à fer saturé, B-7-1 Diodes à cathode froide et atmosphère gazeuse,

B-7-2 Diodes Zener.

1-8 Circuits temporisateurs

A-8-1 Circuits R-C et tubes électroniques à vide poussé,

A-8-2 Circuits R-C et tubes à atmosphère gazeuse, cathode chaude ou cathode froide,

A-8-3 Circuits R-C et semi-conducteurs,

B-8-2 Thyratrons de petite puissance à cathode froide,

B-8-3 Relais électromagnétiques. Caractéristiques électriques et mécaniques, B-8-4 Les résistances non 1 iriéaires en fonction de la lens ion.

1-9 Circuits de comptage :

A-9-1 Décades à tubes électroniques à vide poussé, A-9-2 Décades à tubes à cathode froide,

A-9-3 Décades à transistors, A-9-4 Affichage numérique.

1-10 Commandes par faisceaux lumineux:

A-10-1 'Utilïsotion des cellules photoémissives à atmosphère gazeuse, A-10-2 Utilisation des cellules photorésistantes,

A-10-3 Utilisation des photodiodes et phototronsistors, B-10-1 Etude des caractéristiques des cellules ci-dessus. 1-11 Commande électronique des moteurs électriques A-11-1 Commande de phase des thyratrons,

A-11-2 Utilisation des transducteurs, A-11-3 Circuits simples usuels, B-11-1 Thyratrons de puissance, B-11-.2 Transformateurs d'impulsion.

/s

·E

PREUVES GRAPHIQUES ET

ECR

ITES

7

1° ·DESSIN INDUSTRIEL

Représentation avec toutes les indications (cotes, moliere, symboles d'usinage) d'une pièce entièrement usinée, d'une pièce en tôle emboutie, d'une pièce en tôle pliée, d'une pièce moulée.

Exposé très sommaire de la fabrication. Dessins d'éléments simples· Nomenclature.

N.B. Les dessins sont exécutés uniquement ou crayon en respectant la normalisation en vigueur. Les applications sont choisies dons le matériel élec· Ironique.

2°

·ELECTRICITE ET PHYSIQUE

L'épreuve écrite d'examen comporte des problèmes ne faisant appel qu'aux connaissances de bose.

On utilisera le système d'unités •M.K.S.A. rationalisé». ELECTRICITE

1° • Electrostatique :

• Phénomènes fondamentaux :

nature de l'électricité: théorie électronique ·Loi de Coulomb -unité de

1 quantité d'électricité

Champ électrique • unité • Condensateurs :

capacité des condensateurs plans ; énergie emmagasinée ;

couplages;

charge et décharge d'un condensateur. Idée du comportement des diélectriques rigidité diélectrique;

pertes par hystérésis diélectrique. (sons démonstration).

2° • Electrocinétique : • Lois fondamentales :

courant électrique· propriétés; loi d'Ohm;

loi de Joule;

force électromotrice· force contre-électromotrice· loi d'Ohm généralisée. ·Loi des réseaux linaires (sons démonstration) :

lois de Kirchhoff;

principe de la superposition des états d'équilibres; théorème de Thé ven in, de Kennelly de Norton;

Effets chimiques du courant électrique (aspect électrique seulement) lois de l'électrolyse;

accumulateurs.

• Existence d'une force électromotrice de température couples thermo-électriques.

3° • Electromagnétisme :

• Grandeurs caractéristiques fondamentales

·Action d'un champ d'induction magnétique sur un courant: loi de Laplace ; ·

travail des forces électromagnétiques; règle du flux maximum;

actions d'un champ d'induction magnétique, d'un champ électrique, sur un électron en mouvement.

Champ magnétique des courants : loi élémentaire de Laplace;

champ d'un courant rectiligne, circulaire, d'un solenoïde, d'un tore; action mutuelle de deux courants, définition de l'Ampère;

champ d'un électron en mouve ment. 4° • Induction électromagnétique :

force électromotrice induite dons un conducteur ; courant de Foucault;

pertes d'énergie ;

écrans électromagnétiques ;

effets pelliculaires (aspect qualificatif). 5° • Auto-induction :

auto-induction d'un circuit-inductance-; fermeture et rupture d'un circuit inductif; énergie électromagnétique d'un courant;

influence de la saturation sur le coefficient d'auto-induction d'une bobine à noyau magnétique.

6° • Induction mutuelle :

induction mutuelle de deux circuits i nductonce mu tue lie ;

facteur de couplage. 7° • Ferromagnétique :

aimantation d"un matériau ferromagnétique; excitation continûment croissante: courbes d'induction et deperméobilité;excitation alte-rnative cycle d'hystérésis, énergie dissipée;

loi des circuits magnétiques (loi d'Hopkinson);

calculs simples relatifs aux circuits magnétiques (détermination des am· pères· tours nécessaires à l'o·btention d'ul)e induction donnée et récipr o-quement) ;

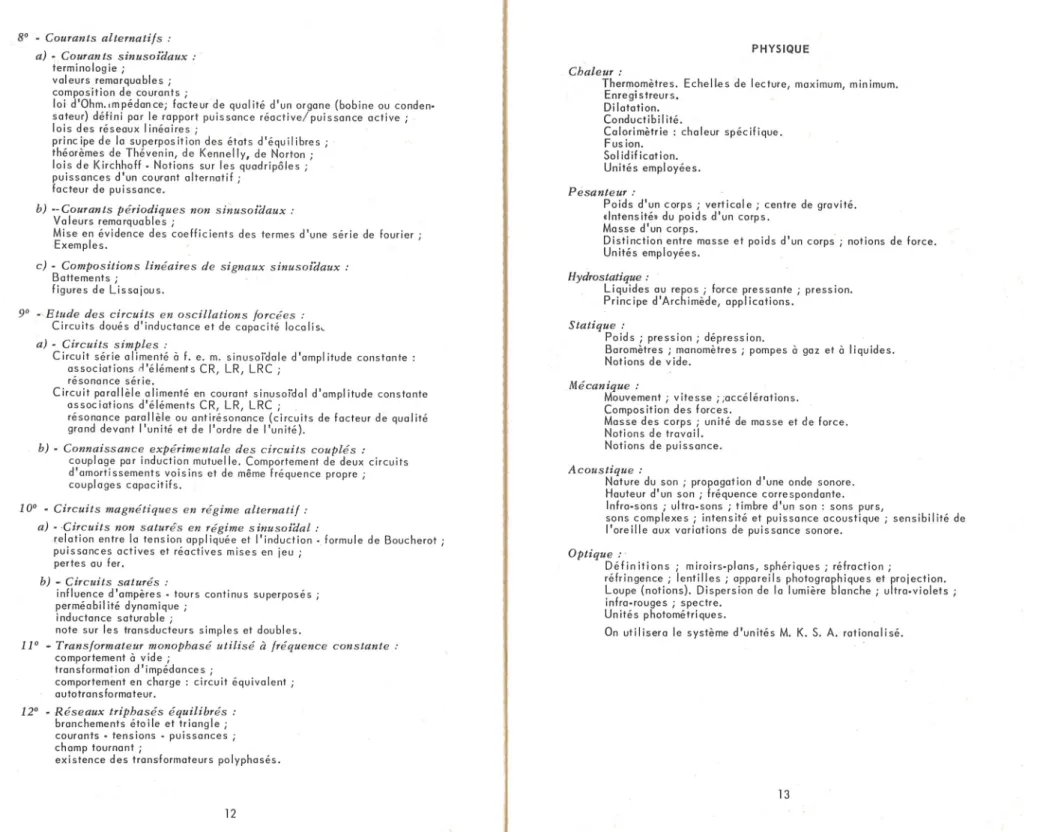

8° • Courants alternatifs : a) • Courants sinusoii:laux :

terminologie; voleurs remarquables; composition de courants;

loi d'Ohm .• mpédance; facteur de qualité d'un organe (bobine ou conden•

saleur) défini par le rapport puissance réactive/ puissance active ; lois des réseaux 1 inéoires ;

principe de la superposition des états d'équilibres;

théorèmes de Thévenin, de Kennelly, de Norton; lois de Kirchhoff· Notions sur les quadripôles;

puissances d'un courant alternatif; facteur de puissance.

b) ·-Courants périodiques non sinusoii:laux: Valeurs remarquables;

Mise en évidence des coefficients des termes d'une série de fourier; Exemples.

c) • Compositions linéaires de signaux sinusoii:laux : Battements ;

figures de Lissojous.

9° Etude des circuits en oscillations forcées : Circuits doués d'inductance et de capacité localise

a) - Circuits simples :

Circuit série alimenté à

f.

e. m. sinusoïdale d'amplitude constante associations rt'éléments CR, LR, LRC ;

résonance série.

Circuit parallèle alimenté en courant sinusoïdal d'amplitude constante

associations d'éléments CR, LR, LRC ;

résonance parallèle ou antirésononce (circuits de facteur de qualité grand devant 1 'unité et de l'ordre de 1 'unité).

b) • Connaissance expérimentale des circuits couplés :

couplage por induction mutuelle. Comportement de deux circuits d'amortissements voisins et de même fréquence propre ; couplages capocitifs.

10° • Circuits magnétiques en régime alternatif: a) -·Circuits non saturé·s en régime s inusoii:lal :

relation entre la tension appliquée et l'induction· formule de Boucherot;

puissances actives et réactives mises en jeu; pertes ou fer.

b) - Circuits saturés

influence d'ampères· tours continus superposés;

perméobil ité dynamique ;

i nductonce soturoble ;

note sur les transducteurs simples et doubles.

11" • Transformateur monophasé utilisé à fréquence constante comportement à vide ;

transforma! ion d'impédances ;

comportement en charge : circuit équivalent ; outotrons formateur.

12° ·Réseaux triphasés équilibrés : branchements étoile et triangle;

courants· tensions • puissances ; champ tournant ;

existence des transformateurs polyphasés.

PHYSIQUE Chaleur :

Thermomètres. Echell.es de lecture, maximum, minimum.

Enregistreur s. Di lototion. Conductibi 1 ité.

Calorimètrie : chaleur spécifique.

Fus ion. Solidification. Unités employées. Pesanteur:

Poids d'un corps; verticale; centre de gravité.

clntensité> du poids .d'un corps. Masse d'un corps.

Distinction entre masse et poids d'un corps ; notions de force. Unités employées.

Hydrostatique :

Liquides ou repos ; force pressante , press ion. Principe d'Archimède, applications.

Statique :

Poids ; pression; dépression.

Baromètres; manomètres; pompes à gaz et à liquides. Notions de v ide.

Mécanique :

Mouvement; vitesse; ;accélérations.

Compas ition des forces.

Masse des corps; unité de masse et de force. Notions de travail.

Notions de puissance. Acoustique :

Nature du son ; propagation d'une onde sonore.

Hauteur d'un son ; fréquence correspondante. Infra-sons ; ultra-sons ; timbre d'un son : sons purs,

sons complexes; intensité et puissance acoustique sensibilité de l'oreille aux variations de puissance sonore.

Optique :

Définitions; miroirs-plans, sphériques; réfraction;

réfringence; lentilles; appareils photographiques et projection.

Loupe (notions). Dispersion de la lumière blanche; ultra-violets

infra-rouges ; spectre. Unités photométriques.

On utilisera le système d'unités M. K. S. A. rationalisé.

3°

ELECTRONIQUE ET MATHEMATIQUES ELECTRONIQUE

A ·

Programme commun aux deux options JO • Tubes électroniques :

Notions de physique électronique : structure de ·la matière,

comportement des électrons dans le vide,

trajectoires électroniques dans les champs uniformes, notions de lentilles électroniques,

émissions d'électrons: émission thermoélectrique, émission photoélectrique, émission secondaire. Tubes

à

vide

tube diode, tube triode :

équation caractéristique dite «des petites amplitudes», équation des réseaux de courbes d'un tube «idéalisé», 1 imitations technologiques d'emploi,

tubes tétrade et pentode :

équation caractéristique dite «des pet iles amplitudes», équation des réseaux de courbes d'un tube «idéalisé•>, 1 imitations technologiques d'emploi,

notions sur les· tubes à faisceau électronique. Tubes à gaz:

tubes à <<cathode chaude», phénomène d'ionisation, tube diode,

tube triode, tube tétrade,

tubes à 11cathode froide»:

idée d'émission d'électrons par champ électrique. 2° -Semi-conducteurs • transistors :

Définitions · existence des conductibilités Pet N.

-Diodes:

caractéristiques directe et inverse, paramètres caractéristiques, limitations technologiques d'emploi. • Transistors :

réseaux de courbes caractéristiques statiques, paramètres hybrides : significations géométriques,

régimes de fonctionnement : états· bloqué, conducteur, saturé, commande des transistors,

stabi 1 isation du courant collecteur,

schémas naturels équivalents aux montages BC, EC, CC (aux fréquences très inférieures à la fréquence 11de coupure»),

1 imitations technologiques d'emploi.

3° ·Amplification de tension par tube

à

vide :

a) ·Montages fondamentaux: cathode, grille, anode commune détermination de l'amplification en tension:

algébriquement (signal en faible amplitude), graphiquement (signal d'amplitude quelconque); impédances d'entrée et de sortie.

14

b) • Amplification de tension non sélective : Caractères généraux :

courbes de réponse : caractéristiques de fréquence, de phase, d'amplitude, distorsions, dites linéaires, dites non linéaires.

Amp 1 if i cateurs et audiofréquences : étage à liaison par résistance-capacité, ·étage à liaison par transformateur,

transformateur d'entrée. Amplificateurà liaison directe:

montage en simple cascade. Am pl ificat ion en vidéofréquence

étage à liaison par résistance-capacité organisé pour une large bande passante,

principe des circuits de correction. Réaction (pas itive et négative),

influence sur 1 'amplification, influence sur les distorsions,

influence sur les impédances d'entrée et de sortie, notions de stabilité.

c) • Amplification de tension sélective :

Caractèresgénéraux: notions d'unités logarithmiques, sélectivité,

distorsions.

Ampl ificateurà bande étroite : étage à circuit résonnant simple,

étage à primaire apériodique et secondaire accordés, étage à primaire et secondaire accordés,

chaîne d'étages.

Amplificateurs à large bande (comportement en régime sinusoïdal), étage à circuit résonnant simple,

étage à primaire apériodique et secondaire accordés, étage à primaire et secondaire accordés,

étage à circuits à accords décalés. d) Idées des limitations

à

l'amplification

1 imitations dues à la fréquence,

limitations dues aux bruits: utilisation du montage cascade en audio et radio-fréquences ·

~i0 _{·Amplification en puissance par tubes à vide :}

a) - Caractéristiques générales du fonctionnement en régime sinusoïdal, (tubes de caractéristiques supposées idéales)

commande de grille, classes de fonctionnement,

puissances anodiques dans les cas d'un étage simple, à deux tubes en paroli èle, symétrique,

limitations technologiques.

b) -Amplification en puissance non sélective : amplificateur en audiofréquences :

distorsions dues au transformateur d'adaptation de la charge, au tube, étude graphique des étages symétriques classes A, B,

étages d'excitations pour étages symétriques (étages déphaseurs par tubes et transformateur).

c) - Amplification en puissance sélective : caractires giniraux,

neutrodynation des tubes triodes-itages

à

grille commune, exemples de dispositifs de couplage d'entrie, de sortie. d) -Aspect expérimental de la multiplication de fréquence 5° -Amplification par transistors :

Organisations-types d'un étage amplificateur, Amplification en audio-fréquences :

cas de signaux de faible amplitude

ditermination algibrique des amplifications en courant, en puissance,

en tension,

risistances d'entrie, de sortie (domaine des friquences moyennes),

connaissance expirimentale des am pl iii cations aux friquences hautes, cas de signaux d'amplitude quelconque

détermination graphique des courants, tensions, puissances et des am pl if icat ions.

Amplification en radio-fréquences :

Connaissance expirimentale du comportement des itages .amplificateurs. 6° -Production de signaux: (utilisation de tubes à vide, tubes à gaz, transis-tors)

a) Genérateurs de signaux sinusoïdaux :

principe ginira1 des systimes à autoexcitation, organisation,

conditions d'entretien, friquence autoexc itie.

Ginirateurs à circuits silectifs LC, Ginirateurs à circuits RC : à riseau diphaseur,

un pont de Wien.

Ginirateurs à cristaux piizoilectriques :

propriétés physiques (statiques et dynamiques} d'un cristal,

piézoélectrique,

exemples de générateurs usuels (Pierce, Miller).

b) Générateurs de signaux non sinusoïdaux :

multivibrateurs : astable, monostable, bistable fonctionnement physique,

fréquence de répétition,

déclanchement ou synchronisation.

dispositifs générateurs de signaux en «dents de scie» à tubes à gaz,

à

tubes à vide,

linéarisation du signal.·

dispositifs conformateurs de signaux.

7°

Redressement :

a) Redressement monophasé (simple et double alternance)

-redressement par semi-conducteurs, tubes à vide et à gaz (sans dimons-tration mathématique),

débit sur récepteur purement résistant; à force contre-électromotrice, à capacité amont, à inductance amont.

-filtrage :

- cellule LC,

- cellule RC.

-stabilisation

-principes fondamentaux : régulations amont et aval,

-stabilisation d'une tension continue redressée,

-par tubes à gaz,

-par tübes à vide, -par semi-conducteurs,

-stabilisation d'une tension alternative,

-par risistance non liniaire,

-par circuits inductifs.

b) Redresseuts industriels :

Commande des thyratrons par déphasage.

B ·Programme' complémentair,;,, Option «Télécommunications» 1 • Circuits dits «à constantes réparties» en oscillations forcées :

lignes de transmission, sans perte, fermées sur une impédance quelconque, distribution de la tension et du courant,

interprétation physique: onde direct~, onde rillichie,

constantes caractéristiques de la 1 igne,

paramitres de propagation,

coefficient de riflexion -taux d'ondes stationnaires,

distribution de l'impidance,

ligne considérée comme un transformateur d'impédances,

1 igne considérée comme un circuit résonnant.

II· Dispositifs de modulation : A - Modulation en amplitude :

1 ·Signal modulé :

expression • paramitre • spectre, interprétation géométrique. 2- étage modulé :

principe: emploi d'un élément non linéaire,

exemple : tube triode modulé par l'anode.

B - Modulation en fréquence : 1 • Signal.modulé:

expression -paramitres • spectre pratique, interprétation géométrique,

·passage d'une modulation en fréquence à une modulation en phase et

réciproquement

2 • Etage modulé :

emploi d'un dispositif à réactance variable. III • Démodulation :

A • Cas d'un signal modulé en amplitude

1 -redressement par diode d'un signal non modulé, influence de l'amplitude du signal,

efficacité,

résistance d'entrée.

2 ·détection par diode d'un signal modulé :

interprétation à partir du réseau de caractéristiques de redressement,

existences de distorsions.

B - Cas d'un signal modulé en fréquence : ·

le discriminateur de phase, interprétation géométrique de son

IV· Translation de fréquence

1 •

principe fondamental,

2 ·dispositifs utilisant des tubes à grilles paramètres de conversion., 3 ·principe des dispositifs utilisant des cristaux.

C

•

Programme complémentaire, Option «Electronique industrielle» 1 • Machines électriques

1 • Transfonnateurs polyphasés:

notions sur les transformateurs triphasés et hexaphasés nécessaires à l'étude des redressements.

2 • Machines synchrones

description

fonctionnement en alternateur à vide et en charge, diagramme simpÏii1é de Ben E schenberg

fonctionnement en moteur synchrome; diagramme simplifié : courbes en V. 3 • Moteur asynchrone :

description ·glissement,

problèmes du démarrage et de la variation de vitesse,

répartition des pertes : rendement.

1-'roblèmes particuliers d'alimentation et d'explaitatior, moteur triphasé,

moteur monophasé.

4. Machines à courant continu :

principe. Excitation indépendante. Rôle du collecteur,

f.e.m., caractéristique à vide,

autoexcitation, amorçage, réversibilité de la machine,

fonctionnement en générateur: coractéri stiques externes en excitation

indépendante, dérivation et composée. Réaction d'induit ;

fonctionnement en moteur: expression M (1), N (1), M (N) sous tension constante,

pro.blèmes du démarrage, du réglage de la vitesse et du freinage (sur résistance),

répartition des pertes : rendement ;

alimentation par un montage redresseur: (en liaison avec Il)

forme du courant dons l'induit et dons l'inducteur. Inductance critique;

pertes Joules, couple moyen.

5 • Machines pour Servo-mécanismes : moteur continu d'asservissement, dynamo tachymétrique,

moteur diphasé d'asservissement, synchro•mach ine.

Il • Redressement et ses applications industrielles 1 • Avee eommutation naturelle :

montages mono et triphasé,

tension continue idéale. Causes de chute de lens ion en charge, répartition des pertes : rendement,

notions sur le redressement hexaphosé avec bobines d'absorption. 2 ·Avec réglage de phase :

déphaseurs : à pont de déphasage RC ou LC : influence de sa charge à Cet diode (HEWITIC) ·triode antiparallèle (qualitatif),

montages à thyratrons : commandes horizontale et verticale ; possibilités offertes par l'adjonction de réactance saturable ou de transformateur d'impulsion,

montage antiparallèle:

fonctionnement en contacteur: commande d'une tension efficace

notions sur l'établissement d'un régime sinusofdal sons tronsitoï're

sur circuit inductif,

notions sur le fonctionnement en bivoque: commande de la tension moyenne

redresseurs à cathode liquide: dispositifs particuliers d'eniretien

et de commande. III • Compléments généraux :

1 ·Amplificateurs magnétiques::

réactance saturable; tronsducteurdouble; tension périodique appa· roissont dons l'enroulement de commande. Caractéristique de transfert

sur charge résistante,

influence d'une prémognétisation ou d'une réaction sur les caractéristiques,

transducteur autoexcité, amplification en puissance.

2 • Transformateurs en fréquence industrielle: transformateur d'intensité,

transformateur producteur d'impulsions.

3 • Contacteurs et relais usuels :

rôles, montages et comportement,

problème général de la protection des contacts (sur des exemples), embrayage et frein électromagnétique,

relais modulateur.

MA TH EMA TIQUES

• Arithmétique :

le nombre,

rappel sur les quatre opérations, racine carrée, fractions, mesures légales, rapports et proportions. II Géométrie et Trigonométrie 1 • Droites et plans :

leur détermination -leurs positions relatives,

dro~tes parallèles· ongles dont les côtés sont parallèles, dro1tes orthogonales,

droites et plans parallèles, plans parallèles,

droites et plans perpendiculaires· perpendiculaires et ob-liques·

di stances,

onglesdièdres· rectiligne d'un dièdre.

2 • Projection :

projection sur un plan parallèlement à une droite donnée : d'un point, d'une droite, de deux droites parallèles, d'une figure située dans un plan parallèle ou plan de projectio~ •_perspective cavalière: justification des principaux tracés utilisés en technique graphique;

projections orthogonales ·projection d'un angle droit sur un plan parallèle à l'un de ses côtés.

3 • Corps ronds :

surfaces cylindriques· section par des plans para1_{'~les; section}

droite, plan tangent en un point,

cylindre· aire latérale, volume du cylindre droit· cylindre tronqué.

4 • Compléments de géométrie plane: théorème de Thalès,

figures semblables,

relations métriques entre les éléments d'un triangle,

5 • Utilisation de la représentation vectorielle:

vecteurs· vecteurs parallèles· rapport de deux vecteurs de même

support ou de supports parallèles· mesure algébrique d'un vecteur

porté sur un axe ;

somme et différence de deux vecteurs • somme de plusieurs vecteurs,

projection sur un axe de la somme géométrique de plusieurs vecteurs, valeur algébrique de la projection orthogonale d'un vecteur sur un axe. 6 • Trigonométrie (développée en vue de ses applications en électronique)

extension des notions d'arc et d'angles,

fonctions circulaires, période, représentation graphique,

relations entre les fonctions circulaires d'arcs associés; arcs opposés, arcs supplémentaires, complémentaires, différents den; différents dell.

2

équations sin x sin a et sin x

A

cosx cosaelcosx

A

tg x tg a et tg x

A

formules d'addition des arcs : sin (a± b), cos (a ± b), tg (a± b)

expression usuelle sin 2a, cos 2a et tg 2a ₀

expression de sin a, cos a et tg a en fonction de tg

7

formules de transformation en produit de la somme ou de la différence de deux sinus, de deux cosinus ou de deux tangentes,

pro bi ème inverse,

somme des deux fonctions sinusoïdales de même période· identité,

a cos ( Wt +ex)+ b cos (wt +

(3l

= A cos (wt +cp); interprétation

vectorielle,

résolution d'équations et de systèmes d'équations trigonométriques simples.

III • Algèbre :

'1 •

Révision et compléments :

a) puissances et racines: calcul des radicaux arithmétiques, exposants

nul, négatif, entier, fractionnaire, décimal ;

b) vecteurs :

mesure algébrique d'un vecteur sur un axe,

relation de Chasles ·repérage d'un point sur un axe,

repérage d'un point dans un plan par des coordonnées rectangulaires,

transi at ion des axes de coordonnées ;

c) problèmes concrets dont la résolution conduit

à

une équation du 1er degré

à une inconnue

ou

à

un système d'équations à deux ou

plusieurs inconnues· mise en équation, résolution et discussion.

2 • Equation et in équation du 2e degré :

résolution et discussion de l'équation du 2e degré à une inconnue, relations entre les coefficients et les racines · applications,

signe du trinôme du second degré· inéquation du second degré à une

inconnue à coeffident numérique,

équation se ramenant au second degré,

problèmes du second degré

3 • Nombres complexes

définition du nombre complexe, partie réelle, partie imaginaire· pouvoir rotatoire de l'opérateur

J,

module et argument du nombre complexe,

formes algébrique, trigonométrique et exponentielle du nombre complexe

somme, produit, quotient de 2 nombres complexes.

4 • Fonctions

définition de la notion de fonction· croissance et décroissance, graphe d'une fonction • interpolation ·extrapolation,

fonction y = ax

+

b; représentation graphique· pente d'une droite, équation de la droite· pente d'une droite passant par deux points, fonctions : y = x 2 et y = a x 2; y =

2.

et y =

~

x x

définiti~n de la tangente en un point d'une courbe,

calcul du coefficient directeur de cette tangente, notion de limite et de fonction continue,

définition du nombre dérivé et de la fonction dérivée,

variation de quelques fonctions déduites de celles de la fonction linéaire

telle que :

y= (ax

+

b)2 _{, y= _} 1_{_ y = V a 0b}

ax

+

b

fonction du second degré : y = a x 2

+

bx

+

c

f

onct1on

·

h

omograp

h'

1que : y = _ _ _ a'x

+

b

_ a'x

+

b'

rappel de la définition de dérivée et de la fonc·tion dérivée· dérivée seconde,

calcul de la dérivée d'une somme, d'un produit, d'un quotient, d'une racine, des dérivées de fonctions circulaires,

expressions indéterminées, O ₀₀

essais d'évaluation ( O,ro, _ , _ )

1 ° d 1 d 0 • 0 l' 0 0 d d 001 . 0 d' f 0 l'

emp oo e a ertvee pour etu e e a vartot1on une onction, opp 1•

cation aux fonctions déjà étudiées et:

Y = sin (ax

+

b) ; Y = cos (ox

+

b)

étude de quelques questions de minima et de maxima (F.E.M., transfert

d'énergie).

5 • Compléments :

notions de fonction primitive· interprétation géométrique • primitives de

quelques fonctions élémentaires,

xm, fonction po 1 ynôme entier ; fonctions trigonométriques, étude directe de la primitive de x-I

fonction logarithme népérien- représentation graphique

log ab = log a

+

log b ·

généralisation de la notion logarithmique : base, changement de base·

logarithmes décimaux,

fonctions exponentielles ex, ox, représentation graphique, sa dérivée

6 • Calcul numérique

progressions arithmétiques,

progressions géométriques ; sene Renard, nombres normaux, logarithmes décimaux (on admettra que tout nombre a un logarithme et que log ab

=

log a

+

log b),

calculs logarithmiques simples avec tables de logarithmes, règle

à

calcul (multiplications, divisions, règle de trois, carré et racine carrée, logarithmes, rapports trigonométriques)· applications nombreuses,

notions sur les erreurs· erreur absolue et erreur relative, abaques cartésiens· échelles fonctionnelles· usage du papier quadrillé logarithmique,

utilisation des abaques à points alignés.

4° · REDACTION DE RAPPORT TECHNIQUE ET FRANCAIS L'épreuve de rédaction de rapport technique constitue également

1 'épreuve de fronçai s. '

Elle pourra conduire le candidat à témoigner de ses connaissances en culture générale.

L'épreuve sera jugée tout particulièrement sur la clarté, la conception et la précision du style ainsi que sur l'orthographe.

5

°

-

HYGIENE ET LEGISLATION

A. HYGIENE, SECURITE, PREVENTION DES ACCIDENTS Généralités.· Importance, fréquence, origine des accidents.

Organismes de prévention.• Institution, composition, rôle. Hygiène du travail.-Hygiène et entretien des locaux. Maladies professionnelles: définition.

Premiers soins et conduite à tenir en cas d'électrocution, brûlure, asphyxie, blessure, fracture, etc.

Sécurité du travail.-Importance sociale de la prévention.

Différents facteurs dons les causes des accidents et importance relative {foc· leur humain, matériel, méthode de travoi 1, etc.).

Accidents à l'atelier, au chantier, à domicile, de trajet.

Education du personnel à tous échelons (esprit de sécurité, d'équipe, sobriété, etc.).

Consignes générales, emploi d'affiches, etc.

But des dispositifs de sécurité, qualités qu'ils doivent présenter. Aménagement des ateliers et laboratoires.

B. LEGISLATION

Con vent ions collectives.

Contrat de travail. Conclusion, exécution, rupture. Rémunération.

Durée du travail. Repos. Congés, jours chômés. Travail des femmes, apprentis, jeunes ouvriers.

Sécurité sociale. Assurances sociales. Accident du travail. Prévention des occidents. Prestations familiales. Réglementation du travail.

Conflits individuels: Conseil des Prud'hommes. Conflits collectifs : conciliation et arbitrage. Organismes professionnels.

Inspection du travail.

C ·E

PR

EUV

ES

PRA

TIQU

ES FINALES ET

ORALES

1° ·DISCUSSION DU PROJET

L'épreuve consiste en une justification orale des solutions adoptées darYs la première partie de l'épreuve, à l'occasion de laquelle le candidat est inter· rogé sur les techniques de fabrication.

TECHNIQUES DE FABRICATION

{Communes aux deux options) • Câblages :

1 • Câblage traditionnel:

imp lon tot ion des éléments selon 1 es exigences fonction ne Il es du montage (fréquences, tensions, etc.) ;

analyse du câblage: précâblage d'éléments de circuits, câblage de surfaces, implantées, câblages interplons ;

étude des câblages de surfaces ; sur plaquettes isolantes perforées, sur plans méta li iques ;

réalisation du câblage: câblage par fils rigides isolés ou non, câblage par fils souples, câblage en torons, repérage de la filerie.

2 • Câblage imprimé :

définition du câblage imprimé,

l'étude sur plon· (normes de réalisation du dessin), la photographi-e du plon,

1 a réal i sotion,

avantages et inconvénients du câblage imprimé comparés à ceux du câblage traditionnel.

Il • Organes de connexion 1 • Fils et câbles :

constitution : fils rigides souples, blindés isolés ou non, câbles coaxiaux, câbles à fils multiples;

maté ri aux uti 1 i sés : pour 1 'élément conducteur pour l'i salement élee· trique et éventuellement thermique de l'élément conducteur. ·

2 - Organes de jonction :

On étudie la constitution, les matériaux employés et les conditions

d'utilisation des organes ci-dessous;

jonctions entre éléments de circuits : supports pour tubes électroniques

et pour dispositifs semi-conducteurs, supports pour petits éLéments

soudés (barrettes à cosses, plaquettes à cosses, relais de câblage,

relais de traversée, etc.J:'

raccordement de sous-en'Sembles ': bornes, douill es, fi ch es, jacks,

connecteurs (prises multibroi:hes, fichier pour tiroirs, 'circuits

imprimés).

Ill • Organes d'interruption et de commutation de circuits

On étudie la constitution, les matériaux employés et les conditions

d'utilisation des organes ci-dessous:

Interrupteurs: à levier, à boutons poussoirs, à mercure.

Commutateurs: type «grand publio, types professionnels; entrainement

de l'axe de commande (flector et engrenages); dispositifs à clavier et

bouton S•pres soirs.

IV • Protection des· métaux contre la corrosion

1 · Utilisation des métaux à couche d'oxyde auto-protectrice,

2 ·Protection des pièces ou moyen d'enduits (peintures, vernis, laques),

3 ·protection par émaillage.

4 ·Revêtements métalliques: par électrolyse, par immersion dons un bain

de métal fondu, par projection de métal fondu, par substitution.

5 ·Protection par modification superficielle de la composition du métal

shérardisotion, calor_isation, altération chimique de la surface (oxy•

dation anodique, phosphatation, chromatation, mordonçage).

V • Imprégnation et tropicalisation

1 · But.

2 • Produits d'imprégnation.

3 ·Revêtements de tropicalisation.

4 ·Cycle de tropicalisation.

2°-

ESSA

IS,

MANIPULATIONS, DEPANNAGE

L'épreuve comprend plusieurs parties :

a) l'étude physique du montage proposé (identification des étages et

forme des signaux) ;

b) la recherche raisonnée d'une panne ou deux et la remise en état de

fonctionnement du montage ;

c) l'éxécution' éventuelle de réglages et mise au point;

d) l'exécution de mesures pouvant nécessiter des calculs simples

(calculs graphiques, abaques, etc.). ·

Le candidat rédige un compte rendu qui comporte notamment

un résumé relatif à la partie a) de l'épreuve,

la méthode utilisée pour le dépannage,

les méthodes de mesures utilisées, et leur justification,

la justification du choix des appareils de mesures utilisés,

les calculs effectués,

le résultat des mesures (tableaux, courbes, etc.).

Pendant l'épreuve le candidat subit également une interrogation orale

portant sur les points du compte rendu énumérés ci-dessus. ·

1 Programme commun aux deux· options

A - Principes généra11x :

1 • Méthodes général es de mesures

2 • Evaluation pratique des erreurs

3 • Apparetls de mesures à déviation: organisation, loi de déviation, classe

de précision; influence de l'impédance interne de l'appareil; influence

de la forme, de la fréquence du signal:

appareils magnéto-électriques,

apparei 1 s électro·dynami que s,

apFarei ls à thermo-couple,

vo !mètres électron~ques.

B • Mesures de grandeurs électriques :

1· Tensions et courants: continus, à fréquence industrielle, à basse fréquence.

2- Force électromotrice continue: méthode d'opposition· dispositif de Bouty. 3- Puissances :

en continu,

en fréquence industrielle· (monophasé, triphasé équilibré),

en basse fréquence. ·

4 • Basses fréquences :

à 1 'oscilloscope,

au pont de Wien-Robinson.

5 .. Déphasage entre signaux sinusoïdaux à basse fréquence:

à 1 'oscilloscope,

à l'aide d'un réseau déphaseur étalonné,

au phasemètre électronique.

C ·Mesures sur des organes de circuits 1· Résistances en continu et en basse fréquence:

méthodes voltampèrométriques, de comparai son,'du voltmètre série,

à l'ohmmètre à pile,.au pont de Wheastone.

2 • Condensateurs en basse fréquence:

méthode de Joubert,

ponts de Sauty série et parallèle.

3 • Bobines en basse fréquence:

méthode de Joubert,

pont de Maswell et de Hay,

bobines

à

noyau magnétique traverséesparuncourantcontinu et soumises

à une tension sinvsoidale.

4-Impédances quelconques en basse fréquence:

méthode de comparai son,

méthode des trois voltmètres.

D ·Mesures sur les tubes électroniques et organes

à

semi-conducteurs: 1- Relevé des courbes caractéristiques de :

tubes à vide (diodes, triodes, pentodes)

tubes à gaz (diodes, triodes)

'diodes à semi-conducteurs

transistors (réseaux d'entrée et de sortie)

2 • Paramètres des tubes à vide :

méthode de Miller.

3 • Paramètres de transistors en audio-fréquences:

rés.istance d'entrée, de sortie, amplification en courant. E • Mesures sur des sous-ensembles électroniques :

1 • Amplificateurs, transformateurs, atténuateurs, filtres (dans le cadre de

ceux figurant au programme d'électronique commun aux deux options) :

impédances

courbes de réponse (linéarité, amplitude, phase)

emploi du distorsiomètre harmonique.

2 • Production électronique de signaux:

a) générateurs de signaux sinusoïdaux à circuits RC: stabilité de la fréquence,

intensité du signal ;

b) générateurs de signaux non sinusoïdaux:

(multivibrateurs a stable, monos table, bi stable, tube

à

décharge)

caractéristique des signaux,

synchronisation.

c) circuits de transformation de signaux :

différenciation, intégration,

écrêtage à un niveau donné.

Il · Programme complémentaire Option «Télécommunications>>

A • Essais de machines électriques :

1 • Machine à courant continu :

a) génératrice

à

excitation indépendante et en dérivation

caractéristiques à vide et en charge;

b) moteur à excitation indépendante et en dérivation: caractéristiques C (1) et N (1).

2 • Transformateur monophasé à 50 Hz :

essais à vide,·en court-circuit, en charge.

B • Mesures de grandeurs électriques en radio-fréquences : 1 • Tensions et couran'ts

2 - Fréquences :

par battements

à

l'ondemètre

à

absorption (fréquence propre d'un circuit passif), à l'ondemètre à résonance.

C • Mesures sur des organes de circuits en radio-fréquences

à

l'aide

du

Q

mètre : 1 • Résistances.

2 • Condensateurs. 3 • Bobines.

D • Mesures sur les lignes

à

faibles pertes :

Distribution de la tension et du courant pour une charge donnée (sur une 1 igne artificielle en BF).

E • Mesures sur les tubes à vide et les transistors en radio-fréquences :(à l'aide du Q mètre) :

Impédance d'entrée de tubes à vide et de transistors impédance de sor• tie de transistors.

F • Mesures sur des sous-ensembles électroniques 1 • Amplificateurs non sélectifs en signaux rectangulaires :

Mesures du temps de montée, du taux d'inclinaison, du signal de sortie.

2 • Amplificateurs sélectifs en radio-fréquences : a) amplificateurs de tension (1 imités à deux étages) :

étages à circuits résonnants simples à accords alignés ou décalés

réglages pour une bande passante globale imposée;

b) étage de puissance (en signal sinusoïdal) , influence des paramètres >de réglage sur la puissance utile.

c) étage de puissance modulé par l'anode (signal de modulation s inu

-soïdal): influences des paramètres de réglage de l'étage modulé et de

l'étage de modulation sur la linéarité de la modulation.

3 • Redresseurs monophasés simple et double alternance: a) redressement par soupape à vide ou à semi-conducteurs, par

thyratrons à amorçage commandé:

charge purement résistante,

débit sur force électromotrice',

charge à entrée sur condensateur,

charge

à entrée sur

inductance.

b) Filtrage du courant redressé;

c) stabilisation de la tension continue redressée et filtrée:

sans boucle de réaction (tube à gaz, diode Zéner),

avec boucle de réaction (amplificateur de boucle à un seul tube).

4 ·Production d'un signal FM (par tube à réactance) :

relevé point par point de la caractéristique: fréquence instantanée du signal modulé en fonction ·de l'amplitude du signal de modulation, détermination des paramètres du signol modulé.

5 • Démodulation :

a) démodulateur diode en AM:

réseau de caractéristiques de redressement, taux de modulation limité;

b) démodulateur FM (par discrimination de phase) :

relevé point par point de la caractéristique : tension redressée en

Ill · Programme complémentaire option «Electronique industrielle»

A ·Machines à courant alternatif:

1 • Trans[onnateur monophasé:

essai à vide et essai direct en charge,

essai en court-circuit et détermination d'une caractéristique, externe par la méthode de Kapp

rendement par les pertes séparées.

2 • Générateur synchrone:

essai à vide et en charge.

3 • Moteur asynchrone :

essais à vide et en charge· mesure du glissement,

relevé des caractéristiques M (N), 1 (Pu), cos cp(Pu), rendement. B • Machine à courant continu

1. Génératrice:

essai à vide ·essai en charge à excitation indépendante ·d-érivation et

composées.

2 ·Moteur:

caractéristiques à excitation dérivation,

mesure du rendement par les pertes séparées.

C • Redresseurs :

1 • Redresseur monophasé simple et double alternance: débit sur ré si stance

pure, sur circuit inductif et sur f.e.m. 2 • Redresseur triphasé:

étude de dispositifs d'allumage et d'entretiens éventuels; étude d'une

commande de grille·; forme et mesures sur la tension redressée en charge courant anodique. Mesu-re directe du rendement.

D • Contrôles industriels :

1 • Temporisateur électronique:

commande d'un tube ou d'un transistor par un circuit R.C. AssociaÏion d'un relais électromagnétique.

2 • Cellules photoélecttiques : .

caractéristiques à flux lumineux constant. Association d'un relais.

3 • Comptage :

réalisation de circuits de base usuels. E • Amplificateurs magnétiques :

1 ·Réseau de caractéristiques d'un transducteur double; caractéristiques de

transfert sur charge ré si stan te.

2

·Amplificateur à réaction ; caractéristique pour des taux de réaction

variables.

3 ·Amplificateur autosaturé; caractéristiques pour diverses charges constantes résistantes, alimentées en alternatif ou en continu. Forme

du courant de travail. Amplification en puissance.

F • Commandes électroniques :

2 •

• Moteur à excitation séparée alimenté sous tension variable par un redr-esseur à grilles :

caractéristiques mécanique"s pour divers angles de retard. Mesure

directe du rendem'ent.

Montage antiparallèle de soupapes à électrodes de commande : fonction·

nement en contacteur à commande horizontale alimentant une charge

ré si stan te. G • Mesures diverses

1 • Relevé des caractéristiques usuelles sur les tubes à gaz à cathode chaude,

à cathode froide.

2. Notions S!Jr l'utilisation du Qmètre:

mesure sur un condensateur (montage parallèle) mesure de la fréquence propre d'une bobine.

3°. LANGUES

VIV

ANTES

L'épreuve qui ~st facultative a pour but de s'assurer du niveau des

connaissances possédées dons ce domaine par le candidat.

Elle comporte la traduction libre d'un texte qui se rapporte à la profession.

Publications

de l'Education Nationale

:France

75 - PARIS S.E.V.P.E.N. - 13, rue du

Four (6•). Institut Pédagogique National. 29, rue d'Ulm (5•).

80 - AMIENS.-Centre régional de

Docu-mentation pédagogique, 35, rue Lamarck

02 - LAON. - Centre départemental de

Documentation pédagogique, rue F. Thuit -tart impasse de I'Ëglise.

25 - BESANÇON. - Centre régional de

Documentation pédagogique, 17, rue

Renan.

33 - BORDEAUX. - Centre régional de

Documentation pédagogique, 75, cours d'Alsace-Lorraine.

14 - CAEN. - Centre régional de

Docu-mentation pédagogique. Nouvelle Uni

-versité, rue du Moulin-au-Roy.

61 - ALENÇON. - Centre départemental

de Documentation pédagogique. In

spec-tion Académique.

72 - LE MANS. - Centre départemental

de Documentation pédagogique, 31, rue

des Maillets.

63 - CLERMONT-FERRAND. - Centre

régional de Documentation pédagogique,

34, avenue Carnot.

21 - DIJON. - Centre régional de

Docu-mentation pédagogique. Campus uni

ver-sitaire de Montmuzard, bd Gabriel.

38 - GRENOBLE. - Centre régional de

Documentation pédagogique, 11, rue

Générai-Champon.

59 - LILLE. - Centre régional de

Docu-mentation pédagogique, 3, rue Jean-Bart. 62 - ARRAS. - Centre départemental de Documentation pédagogique, 39, rue aux Ours.

87 - LIMOGES. - Centre régional de

D"ocumentation pédagogique, 44, cours Gay-Lussac.

69 - LYON. - Centre régional de Docu

-mentation pédagogique, 47, rue Philippe-de-Lassalle. BUS. 18, quai Claude-Bernard. 42 - SAINT-ÉTIENNE. - Centre dépar-temental de Documentation pédagogique, 16, rue Marcellin-AIIard.

13- MARSEILLE. - Centre régional de

Documentation pédagogique, 55, rue Sy l-vabelle (6•). BUS, 96, bd Longchamp.

SAINT-DENIS (La Réunion). - Centre

départemental de Documentation p édago-gique, Vice-Rectorat, B.P. no 71 O.

34 - MONTPELLIER. - Centre régional

de Documentation pédagogique, allée de la Citadelle.

54 - NANCY. - Centre régional de Doc u-mentation pédagogique, 99, rue de Metz. BUS, 13, place Carnot.

06 - NICE. - BUS, 18, av. des Fleurs.

45 - ORLÉANS. - Centre régional de

Do-cumentation pédagogique, 55, rue Notr e-Dame de Recouvrance.

86 - POITIERS. - Centre régional de

Documentation pédagogique, 6, rue Sainte-Catherine.

51 - REIMS. - Ce~tre régional de Docu

-mentation pédagogique, 36, rue Boulard

08 - CHARLEVILLE. - Centre

départe-mental de Documentation pédagogique, 18, rue Voltaire.

35 - RENNES.-Centre régional de Docu-mentation pédagogique, 7, rue de la

Par-cheminerie.

29N - BREST. - Centre départemental

de Documentation pédagogique, 108, rue Jean-Jaurès.

76 - ROUEN. - Centre régional do Docu-mentation pédagogique, 92, rue Saint-Julien.

67 - STRASBOURG. - Centre régional de

Documentation pédagogique, 5, quai Zorn.

31 - TOULOUSE. Centre régional

de Documentation pédagogique, 3, rue

Roquelaine.

81 - ALBI. - Centre départemental de Documentation pédagogique, rue du Gén é-ral-Giraud.

32 - AUCH. - Centre départemental de

Documentation pédagogique. Centre

admi-nistratif, rue Boissy-d'Anglas.

82 - MONTAUBAN. - Centre départe

-mental de Documentation pédagogique,

5, rue du Fort.

65 - TARBES Centre départemental

de Documentation pédagogique, quai

Péré B.P. no 205.

···Étranger

:;:;:::::::::::::::::::::::;:::;::::::::::

:

:::::;::::·:·:·:·:·:·:·:-:-:-:-:-:-:-:·:·:·:·:·:·:·:·:-:·:·:·:·:·:·:·:::

::

::::::.:.:

... ·.·.·.·.·.·.·.·.·.·::;:;:;:::::::::::::::::::::::::::::::::::;::::

ALGÉRIE :Institut pédagogique national. 11, rue Zaatcha, ALGER M.U.C.F. BUS Quartier A. de

Vitrolles, rue Shakespeare, Le Golf, ALGER • ALLEMAGNE : Dokumente Verlag Poststrasse 14,

OFFENBURG/BADEN • ANGLETERRE :Parker and Son, 27 Broad Street. OXFORD • BELGIQUE :

Librairie Encyclopédique, 7, rue du Luxembourg, BRUXELLES • ESPAGNE : Porter-Libros, Puerto del Angel 9, BARCELONA 2 - Léon Sanchez Cuesta, Serrano 29, MADRID 1 • ITALIE : « La Nuova ltalia », Piazza lndipendenza, 29, FLORENCE - « Bottega d'Erasmo », Via Gaudenzio Ferrari, 9, TURIN

• LIBAN : S.O.D.I.L., 2, rue Mar-Maroun, B.P. 3576, BEYROUTH • MAROC : Mission universitaire

et culturelle française, B.P. 181 RABAT • MEXIQUE : Librairie Française Pasea de la Reforma,

12, MEXICO • PAYS-BAS : Librairie Nilsson & Lamm, Beursplein 3, AMSTERDAM C •

PORTUGAL: Livraria Portugal Diaz et Andrade, Apartado 2681, rua do Carma 70-74, LISBOI':'JNE 2
