CARACTÉRISATION D'UN CANAL ULTRA LARGE BANDE (UWB) EN MILIEU CONFINÉ SOUTERRAIN
MÉMOIRE
PRÉSENTÉ À L'UNIVERSITÉ DU QUÉBEC À CHICOUTIMI COMME EXIGENCE PARTIELLE
DE LA MAÎTRISE EN INGÉNIERIE
PAR
BERTRAND NKAKANOU
Mise en garde
La bibliothèque du Cégep de l’Témiscamingue et de l’Université du Québec en Abitibi-Témiscamingue a obtenu l’autorisation de l’auteur de ce document afin de diffuser, dans un but non lucratif, une copie de son œuvre dans Depositum, site d’archives numériques, gratuit et accessible à tous.
L’auteur conserve néanmoins ses droits de propriété intellectuelle, dont son droit d’auteur, sur cette œuvre. Il est donc interdit de reproduire ou de publier en totalité ou en partie ce document sans l’autorisation de l’auteur.
Ce travail n'aurait pas pu se faire sans le soutien de plusieurs personnes. Je
tiens à exprimer ici mes remerciements à tous et toutes qui de près ou de loin
ont permis à ce que cet aboutissement s'accomplisse.
Je remercie Dieu Tout Puissant pour la santé, la sagesse et le réconfort qu'il
m'a toujours accordés et sans qui rien n'aurait été possible.
Je tiens en premier lieu à remercier mon directeur de recherche, le
professeur Gilles
Y.Delisle, pour m'avoir proposé ce sujet de maîtrise et en
avoir dirigé le déroulement.
La confiance et l'indépendance qu'il m'a
accordées ainsi que la rigueur scientifique et les encouragements prodigués
m'ont permis de mener à bien ce travail.
Je tiens également à remercier mon co-directeur, monsieur Nadir Hakem. Il
a, grâce à sa patience et ses conseils, joué un rôle déterminant dans
l'aboutissement de ce travail.
Je tiens aussi à exprimer mes remerciements à madame Hasnaâ Aniss et à
monsieur Nahi Kandi! pour m'avoir accueilli au sein du LRTCS au cours des
deux dernières années.
Je voudrais également remercier monsieur Réné Wamkeue et sa famille pour
tout le soutien qu'ils m'ont apporté.
Par ailleurs, je tiens également à remercier Yacouba Coulibaly,
post-doctorant et tous les étudiants et le personnel du LRTCS à Val d'Or, pour
l'aide et le soutien tant moral que matériel qu'ils rn' ont apporté durant mon
séjour au laboratoire.
REMERCIEMENTS ... 111
SOMMAIRE ... IV LISTE DES FIGURES ... VIII LISTE DES TABLEAUX ... X RESUME ... Xli ABSTRACT ... Xli GLOSSAIRE. ... XIII CHAPITRE 1 ... 1 INTRODUCTION ... 1 1.1 INTRODUCTION ... 1
1.2 OBJECTIF DU PROJET DE RECHERCHE ... 2
1.3 STRUCTURE DU MEMOIRE ... 3
CHAPITRE 2 ... 4
LA TECHNOLOGIE UWB ... 4
2.1 DEFINITION ... 4
2.2 AVANTAGES ET INCONVENIENTS DE L'UWB ... 6
2.3 APPLICATIONS DE L'UWB ... 8
2.4 CONCLUSION ... 11
CHAPITRE 3 ... 12
CANAL DE PROPAGATION ET MESURES ... 12
3.1 CANAL DE PROPAGATION ... 12
3.1.1 Propagation des ondes ... 12
3.1.2 Caractérisation d'un canal de propagation ... 14
3.1.2.1 Représentation du canal de propagation ... 14
3.1.2.2 Réponse d'un canal de propagation ... 15
3.2 DIFFERENTS TYPES DE MODELISATION ... 18
3.2.2 Modélisation déterministe ... 19
3.2.3 Modèles de cano/ radio UWB ... 19
3.2.3.1 Modèle Saleh et Valenzuela ... 20
3.2.3.2 3.2.3.3 3.2.3.4 Modèle Cassioli-Win-Molisch ... 23
Modèles IEEE 802.15 ... 24
Un exemple de modèle déterministe ... 26
3.3 PARAMETRES DE CARACTERISATION DU CANAL DE PROPAGATION ... 27
3.3.1 Pertes de puissonce ... 28
3.3.2 Dispersion temporelle- Bande de cohérence ... 29
3.3.2.1 Dispersion temporelle ... 29
3.3.2.2 Bande de cohérence ... 30
3.3.3 Déco/age Doppler et Temps de cohérence ... 31
3.3.3.1 Décalage Doppler ... 31 3.3.3.2 Temps de cohérence ... 31 3.3.4 Caractérisation angulaire ... 32 3.3.4.1 Dispersion angulaire ... 32 3.3.4.2 3.3.4.3 Constriction angulaire ... 33
Direction azimutale des évanouissements maximums ... 33
3.4 CONCLUSION ... 33
CHAPITRE 4 ... 34
TECHNIQUES ET SYSTÈMES DEMESURES ... 34
4.1 TECHNIQUES DE MESURE ... 34
4.1.1 Les techniques temporel/es ... 35
4.1.1.1 Technique d'impulsions directes ... 35
4.1.1.2 Autres techniques temporelles ... 36
4.1.2 Les techniques fréquentielles ... 36
4.1.2.1 Principe ... 37
4.1.2.2 4.1.2.3 4.1.3 Mise en œuvre ... 37
Propriété de la caractérisation fréquentielle ... 39
Critère de choix de la technique de mesure ... .40
4.1.4 Mesures effectuées dans la littérature . ... 41
4.2 PROTOCOLE DE MESURE ... 41
4.2.2 Campagne de mesure ... 46 4.2.2.1 Procédure de mesures ... 46 4.2.2.2 4.2.2.3 Calibration et post-traitement ... 50 Scénarios de mesure ... 51 4.3 CONCLUSION ... 53 CHAPITRE 5: ... 54
ANALYSE DES RÉSULTATS ... 54
5.1 REPONSE FREQUENTIELLE ET IMPULSIONNELLE ... 54
5.2 EFFET DESANTENNES ... 58
5.3 ANALYSE A GRANDE ECHELLE ... 59
5.3.1 Pertes de propagation (Path /oss) ... 59
5.3.2 Dépendance fréquentielle ... 60
5.3.3 Dépendance spatiale ... 62
5.3.3.1 Niveau 40& 70 ... 63
5.3.3.2 Antenne Omnidirectionnelle ... 65
5.3.3.3 Différents rayons de courbure (NLOS) ... 66
5.3.4 Shadow fading ... 67
5.4 ANALYSE A PETITE ECHELLE ... 68
5.4.1 Réponses impu/sionnel/es ... 68
5.4.2 Paramètres de dispersion temporelle ... 71
5.4.3 La modélisation statistique des délais ... 74
5.4.4 La bande de cohérence ... 77
5.5 COMPARAISON DES RESULTATS AVEC D'AUTRES TRAVAUX ... 78
5.5.1 Comparaison avec d'autres modèles UWB à grande échelle ... 78
5.5.2 Comparaison avec d'autres modèles UWB à petite échelle ... 79
5.5.3 Comparaison avec d'autres paramètres de dispersion temporelle de I'UWB ... 79
5.5.4 Comparaison avec les canaux à bande étroite et large bande dans les milieux souterrains ... 80
5.6 CAPACITE DU CANAL ... 83
5.7 CONCLUSION ... 85
CHAPITRE 6 ... 87
ANNEXE A: SPECIFICATIONS TECHNIQUES DES ANTENNES ... 91
Al. EM-6116 OMNI-DIRECTIONAL ANTENNA ... 91
A.2 DOUBLE BRIDGED HORN ANTENNA DRG-118/ASPECIFICATIONS ... 92
A.2.1 ElectricaiSpecifications ... 92
A.2.2 Mechanical specifications ... 92
ANNEXE B: DISTRIBUTIONS STATISTIQUES ... 93
8.1 DÉFINITIONS ... 93 8.1.1 Distribution de Rayleigh ... 93 8.1.2 Distribution de Rice ... 93 8.1.3 Distribution de Nakagami ... 94 8.1.4 Distribution de Weibu/1 ... 95 8.1.5 Distribution normale ... 96 8.1.6 Distribution lognormale ... 97
8.2 TEST DE KOLMOGOROV-SM IR NOV ... 97
ANNEXE C: PUBLICATIONS ... lOO RÉFÉRENCES ... 117
Figure 2-1: Gabarit spectral dé fmi par la FCC ... 5
Figure 2-2: Débit et portée maximale de différents standards de communications [4] . ... 8

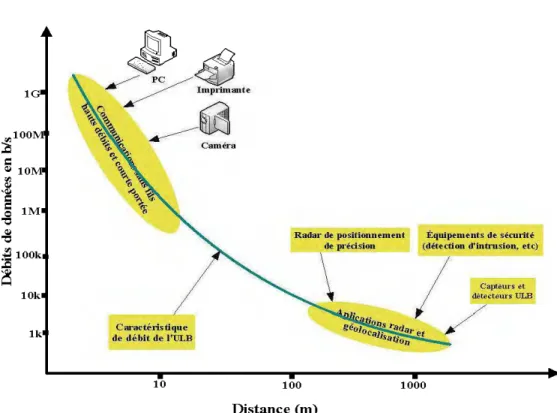

Figure 2-3: Différentes applications de l'UWB [4] ... 9
