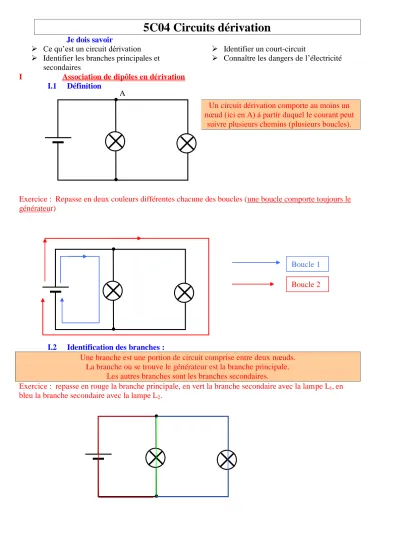

5C04 Circuits dérivation
Je dois savoir
Ce qu’est un circuit dérivation
Identifier les branches principales et secondaires
Identifier un court-circuit
Connaître les dangers de l’électricité
I Association de dipôles en dérivation I.1 Définition
Un circuit dérivation comporte au moins un nœud (ici en A) à partir duquel le courant peut
suivre plusieurs chemins (plusieurs boucles).
Exercice : Repasse en deux couleurs différentes chacune des boucles (une boucle comporte toujours le générateur)
I.2 Identification des branches :
Une branche est une portion de circuit comprise entre deux nœuds.
La branche ou se trouve le générateur est la branche principale.
Les autres branches sont les branches secondaires.
Exercice : repasse en rouge la branche principale, en vert la branche secondaire avec la lampe L1,en bleu la branche secondaire avec la lampe L2.
Boucle 1 Boucle 2
La DEL est allummée, l’eau du robinet est conductrice !
II Influence du nombre de dipôles en dérivation(voir TP) :
III Que se passe-t-il si une lampe grille ou si on la court-circuite (voir TP)?
III.1 une lampe grille (voir TP)
III.2 Effet d’un court circuit
Que se passe-t-il si on court circuite une lampe ?
Représente en rouge le passage du courant.
Si on court-circuite une lampe sur une branche secondaire toutes les lampes cessent de briller, le générateur est en court circuit et on risque l’incendie (voir Chapitre 3).
IV Dangers liés à l’électricité : IV.1 Protection des installations : a) Isolation des fils :
Pour éviter tout contact entre deux fils conducteurs, ils sont enrobés de matière plastique isolante b) Utilisation de coupe circuits (fusible ou disjoncteur):
Dans le circuit précédent, si on remplace un fil électrique par un morceau de laine de fer, que se passe-t- il en cas de court-circuit ?
Observation : en cas de court circuit, la laine de fer s’enflamme et le courant cesse de circuler, le circuit est ouvert. Le fonctionnement d’un fusible est similaire.
Un fusible est un fil métallique fin monté dans un tube en verre ou en porcelaine, il fond lorsque le courant qui le traverse devient trop intense.
1 2
Dans un circuit électrique, le maillon le plus faible est détruit le premier en cas de court-circuit . -Si il y a un fusible, il est détruit le premier ce qui ouvre (coupe) le circuit.
- Si il n’y a pas de fusible ou de coupe circuit les fils risquent de prendre feu !!!
Le fusible protège les appareils mais pas les personnes.
IV.2 Protection des personnes :
Une prise de courant normalisée comporte trois bornes -une borne passive dite « le neutre » (1 ou 2 sur le schéma) - une borne active appelée « la phase » (2 ou 1 sur le schéma).
La position des ces 2 bornes dépend du branchement réalisé par l’électricien ! - une borne apparente « la fiche de terre »
Les bornes d’une prise de courant peuvent être comparées à celles d’un générateur.
Il peut y avoir électrisation voire électrocution en cas de contact avec : - La phase et le neutre
-La phase et la terre (par la fiche ou par les pieds !)
Pour limiter les risques certains appareils sont munis d’une prise de terre et l’installation domestique est équipée d’un disjoncteur différentiel qui ouvre le circuit dès qu’il détecte une anomalie.
La prise de terre associée à un disjoncteur différentiel assure la protection des personnes.
