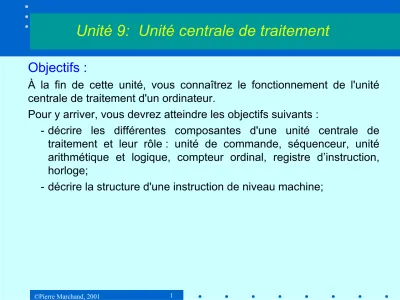

Objectifs :
À la fin de cette unité, vous connaîtrez le fonctionnement de l'unité centrale de traitement d'un ordinateur.
Pour y arriver, vous devrez atteindre les objectifs suivants :
- décrire les différentes composantes d'une unité centrale de traitement et leur rôle : unité de commande, séquenceur, unité arithmétique et logique, compteur ordinal, registre d’instruction, horloge;
- décrire la structure d'une instruction de niveau machine;
Unité 9: Unité centrale de traitement
8.1 Architecture
L’unité centrale de traitement (UCT) ou processeur central (CPU) est l’élément moteur de l’ordinateur qui interprète et exécute les instructions du programme situées en mémoire centrale.
L’ensemble CPU + mémoire centrale constitue l’Unité Centrale.
L’UCT est composé de l’Unité arithmétique et logique (UAL) et de l’Unité de commande ou de contrôle.
L’UAL effectue les opérations arithmétiques et logiques.
L’Unité de commande dirige le fonctionnement de toutes les autres unités : UAL, mémoire, entrées / sorties, etc., en leur fournissant les signaux de cadence et de commande.
Unité 9: Unité centrale de traitement
8.1 Architecture
Les différentes unités sont interconnectées par des systèmes de câblage transportant des signaux électriques. Pour éviter de relier chaque unité à chacune des autres, on fait usage de lignes exploitées en commun. On appelle bus ces ensembles de lignes.
On peut distinguer trois bus différents :
• Bus d’adresses, par exemple, A0 à A31
• Bus de données, par exemple, D0 à D31
• Bus de contrôle, par exemple, R/W,
Un bus peut être utilisé par toutes les unités qui y sont connectées, mais jamais par plus de deux unités en même temps. Ceci pose des problèmes d’attente et d’arbitrage (contention) lors des requêtes d’utilisation.
Unité 9: Unité centrale de traitement
8.1 Architecture
Unité 9: Unité centrale de traitement
Bus de cache Bus local Bus mémoire
Cache CPU
niveau 2
Pont PCI
Mémoire centrale
Bus PCI
Disque IDE
Adaptateur graphique
Moni- teur
SCSI USB
Souris Cla-
vier Bus ISA
Pont ISA
8.2 Unité de commande
Cette unité comporte
• Le compteur ordinal CO
• Le registre d’instruction RI
• Le décodeur de code opération
• Le séquenceur
• L’horloge
RA = registre d ’adresses RM = registre mot
Unité 9: Unité centrale de traitement
Mémoire
Bus de données Bus
d’adresses
RM RA
CO RI
Décodeur R/W
8.2 Unité de commande
Les impulsions générés par l’horloge à intervalles réguliers détermi-nent le temps de cycle de la machine.
L’exécution d’une instruction prend généralement plus d’un cycle, car une instruction comporte généralement :
• le temps de chargement de l’instruction (fetch),
• le temps de décodage de l’instruction,
• le temps de chargement des opérandes et de calcul de leur adresse effective,
• le temps d’exécution proprement dit.
• le temps d’écriture du résultat (writeback).
En utilisant un pipeline, il est quand même possible d’émettre une instruction par cycle si toutes ces opérations peuvent être effectuées en parallèle.
Unité 9: Unité centrale de traitement
8.2 Unité de commande
Étapes d’un cycle de recherche d’instruction (fetch) :
• Transfert de l’adresse de la nouvelle instruction de CO à RA.
La génération d’une impulsion de lecture par l’unité de commande provoque le transfert de l’instruction cherchée vers RM qui fonctionne comme registre tampon pour tous les échanges avec la mémoire.
• Transfert de l’instruction dans RI.
Instruction = code opération + adresse opérande
L’adressage de l’opérande peut demander le calcul de l’adresse effective, ce qui consomme des cycles machine.
Pendant que l’adresse de l’opérande est envoyée à RA, le code opération est transmis au décodeur qui détermine le type d’opération demandée et le transmet au séquenceur.
• Le CO est incrémenté en vue du cycle de recherche suivant.
Unité 9: Unité centrale de traitement
8.3 Synchronisation des opérations
Les signaux périodiques générés par l’horloge définissent le cycle de base ou cycle machine (clock cycle).
Le cycle mémoire est habituellement beaucoup plus long que le cycle machine, surtout s’il doit accéder à la mémoire centrale (échec du cache interne L1 + échec du cache externe L2)
Par exemple, dans un processeur dit à 500 MHz, le cycle machine est de 2 ns.
La fréquence du bus PCI pouvant atteindre 133 MHz, le cycle de bus a une durée de 7,5 ns. Ceci est donc le temps minimum pour un accès en mémoire centrale.
Toutefois, il faut habituellement plusieurs mots mémoire pour remplir une rangée de cache, de sorte qu’un accès en mémoire centrale représente plusieurs cycles de bus.
Unité 9: Unité centrale de traitement
8.4 Séquenceur
Le séquenceur est un automate qui a la responsabilité de générer les signaux de commande nécessaires pour actionner et contrôler les unités participant à l’exécution d’une instruction donnée.
Cette fonction peut être réalisée de deux façons : séquenceur câblé ou séquenceur microprogrammé.
Un séquenceur câblé est un circuit séquentiel complexe qui fait corres- pondre à chaque instruction un sous-circuit capable de commander son déroulement.
On peut obtenir le même résultat avec une suite de micro-instructions stockées dans une mémoire de microprogrammation. Ce micro- programme est capable de générer une suite de signaux de commande équivalent à celle qui serait produite par un séquenceur câblé.
Unité 9: Unité centrale de traitement
8.4 Séquenceur
Unité 9: Unité centrale de traitement
RI
code op adresse
décodeur séquenceur
câblé
UAL
mémoire de
microprogrammation
commandes commandes
8.4 Séquenceur
Le microprogramme (firmware) peut être stocké dans une ROM ou une EPROM.
Cette solution est plus fexible que la logique câblée. Le prix à payer est une vitesse inférieure.
Unité 9: Unité centrale de traitement
RI
code op adresse mapping
ROM
compteur ordinal de microprogrammation
mémoire de
microprogrammation micro-instruction 0 1 0 0 1 1 10 0 0
8.4 Séquenceur
MAR = RA MDR = RM PC = CO
MPC = CO du micro- programme.
MIR = registre de micro-instruction (36 bits).
MBR = RI
MAR MDR PC
SP
ALU D caleur
D codeur 4 vers 16 3
MPC
M moire de 512 x 36 bits
pour le microprogramme MBR
bus B N
Activer sortie versbus B ƒcrire bus C bus C
8 32
Z 6
Signaux de contr™le de la m moire (rd, wr, fetch)
9
8
JMPC Addr J
MIR ALU C M B
4
contr™le ALU
bascules de 1 bit 2
2
JN/JZ
Mmoire centrale
MSB
8.5 Niveaux de programmation
Unité 9: Unité centrale de traitement
niveau des commandes électroniques micro-instructions instructions machine
niveau assembleur langages évolués
8.5 Niveaux de programmation
Le programmeur a le choix entre plusieurs langages de program- mation: Fortran, Pascal, C, Ada, C++, Java, Assembleur.
L’ordinateur par contre ne comprend que son propre langage, le langage machine, avec son jeu d’instructions de niveau machine.
Il faut donc traduire le code source écrit dans l’un des langages mentionnés en code objet ou code machine. Cette traduction s’effectue à l’aide de programmes traducteurs tel que les assembleurs et les compilateurs.
L’assembleur est un langage dans lequel chaque instruction corres- pond à une instruction machine.
Unité 9: Unité centrale de traitement
8.5 Niveaux de programmation
Un compilateur convertit la totalité du programme source en langage machine et place le code objet dans un fichier objet. L’ordinateur peut ensuite exécuter ce code objet. Le code objet ne peut être exécuté que par un ordinateur ayant le même langage machine.
Un interprète convertit le programme source en code objet instruction par instruction, et l’exécute au fur et à mesure. Le traducteur doit donc se trouver dans la machine au moment de l’exécution, ce qui n’est pas nécessaire dans le cas de code compilé.
Unité 9: Unité centrale de traitement
8.5 Niveaux de programmation
Pour rendre le code portable, on a adopté une solution intermédiaire dans le cas du langage Java. Le code source est converti en byte- codes, langage compilé indépendant de la plate-forme. Ces bytecodes sont ensuite interprétés par la machine cible au moyen d’un interpète appelé machine virtuelle. Le même code compilé peut donc être exécuté sur toute plate-forme pour laquelle on dispose d’une machine virtuelle Java (JVM).
Pour rendre ce processus plus performant, certaines machines virtuel- les appelées Just-In-Time Compilers (JIT) compilent les bytecodes en langage machine juste avant l’exécution. On atteint ainsi des perfor- mances comparables à celles d’un langage compilé.
Unité 9: Unité centrale de traitement
8.6 Structure des instructions niveau machine
Une instruction machine doit fournir au CPU toutes les informations pour l’exécution d’une opération élémentaire.
Elle doit donc contenir un code opération qui est essentiel pour spécifier le type d’action désiré.
Elle doit en outre contenir une ou plusieurs adresses selon le cas : l’adresse de (ou des) opérande(s), l’adresse où envoyer le résultat et l’adresse où chercher l’instruction suivante.
Par conséquent, le format d’une instruction machine comporte un champ code opération et jusqu’à quatre champs d’adresse. On parle d’instructions à n adresses. On dit d’une machine qu’elle est à n adresses si la plupart de ses instructions sont à n adresses.
Unité 9: Unité centrale de traitement
8.6 Structure des instructions niveau machine
Ainsi, le MC6809 est une machine à une adresse, le Pentium et le MC68000 sont des machines à 2 adresses.
Le PowerPC est une machine à 3 adresses pour les opérations entre registres, à 2 adresses pour les accès mémoire.
Exemples :
LDA 1000 instruction à 1 adresse (6809)
mov ax,[esi+4] instruction à 2 adresses (Pentium) add eax,ebx instruction à 2 adresses (Pentium) move d4,8(a6) instruction à 2 adresses (MC68000) move d3,d4 instruction à 2 adresses (MC68000) ld r0,4(r1) instruction à 2 adresses (PowerPC) add r3,r2,r1 instruction à 3 adresses (PowerPC)
Unité 9: Unité centrale de traitement
8.6 Structure des instructions niveau machine
Il existe aussi des machines à zéro adresse. Ce sont des machines à pile, analogues aux calculatrice à notation polonaise inverse (RPN).
Elle prennent tous ses opérandes sur la pile et inscrivent le résultat au sommet de la pile.
Unité 9: Unité centrale de traitement
8.7 Jeu d’instructions
Chaque machine a son jeu d’instructions de base. Le nombre d’instructions varie de 50 à plus de 300.
Il y a deux écoles de pensée. Les partisans de l’architecture RISC (Reduced Instruction Set Computer) préconisent un petit nombre d’instructions élémentaires dans un format fixe, faciles à réaliser dans le matériel et d’exécution rapide (1 instruction par cycle machine). Cela nécessite un séquenceur câblé et un compilateur capable d’exploiter les caractéristiques de la machine (par exemple, utiliser les registres pour minimiser les accès à la mémoire).
D’autres préfèrent les architectures CISC (Complex Instruction Set Computer) basées sur des jeux d’instructions très riches et de taille variable, et offrant des instruction composées (nécessitant plusieurs voire même parfois des centaines de cycles machine).
Unité 9: Unité centrale de traitement
8.7 Jeu d’instructions
Les instructions qu’on trouve dans les répertoires de toutes les machines peuvent être classées en six groupes :
• Transfert de données (Load, Move, Store).
• Opérations arithmétiques (les quatre opérations sur des entiers et sur des nombres en virgule flottante de simple ou double précision).
• Opérations logiques (AND, OR, NOT, XOR, etc).
• Contrôles de séquence (branchements conditionnels et incondition- nels, boucles, appels de procédures, etc.).
• Entrée / sortie (Read, Write).
• Manipulations diverses (décalages, conversions de format, incré- mentation de registres, etc.).
Unité 9: Unité centrale de traitement
8.8 Registres du CPU
Compteur ordinal (CO)
Le registre CO contient l’adresse mémoire de la prochaine instruction à exécuter. Il est automatiquement incrémenté après chaque utilisation.
Le programme est donc exécuté en séquence à moins qu’il ne contienne une instruction qui modifie la séquence, par exemple un saut ou un branchement. Dans ce cas, la nouvelle adresse remplacera le contenu du CO. Ce changement sera effectué pendant le cycle d’exécution, après le décodage du code opération, mais avant le transfert du contenu du CO incrémenté vers le RA.
Registre instruction (RI)
Quand une instruction est chargée à partir de la mémoire, elle est placée dans RI. Les bits correspondant au code opération sont envoyés soit au décodeur, soit à la mémoire de microprogrammation.
Unité 9: Unité centrale de traitement
8.8 Registres du CPU
Accumulateur (ACC)
Dans le plupart des opérations arithmétiques, l’accumulateur contient l’un des opérandes avant l’exécution, et le résultat après. Il peut servir de tampon dans les opérations d’entrée / sortie. Il a généralement la même taille que le mot mémoire, mais, dans la plupart des machines, il possède une extension (registre Q) qui permet de doubler sa taille.
Ceci permet de stocker le résultat d’une multiplication dans ACC et Q, ou d’y placer le quotient et le reste d’une division.
Dans le Pentium, l’accumulateur est EAX et l’extension Q est EDX.
Unité 9: Unité centrale de traitement
8.8 Registres du CPU
Registres généraux
Les registre généraux (general purpose registers) servent à enregistrer les informations fréquemment utilisées pendant le programme, ou des résultats intermédiaires. Cela évite des accès à la mémoire, accélérant ainsi l’exécution du programme. La plupart des instructions sont disponibles pour les registres généraux.
Dans le Pentium, ce sont EBX et ECX, mais EAX et EDX peuvent aussi être considérés des registres généraux.
Unité 9: Unité centrale de traitement
8.8 Registres du CPU
Registres d’indice (XR)
Ces registres d’indice ou d’index peuvent être utilisée comme des registres généraux. Mais, il ont en plus une fonction spéciale pour manipuler les tableaux de données avec l’adressage indexé. Dans un tel mode d’adressage, l’adresse de l’opérande est obtenue en additionnant la partie adresse de l’instruction au contenu du registre d’index spécifié.
Dans le Pentium, tous les registres généraux peuvent être utilisés comme indice.
Unité 9: Unité centrale de traitement
8.8 Registres du CPU
Registre de base
Utilisés pour calculer des adresses effectives, les registres de base sont conçus pour contenir une adresse de référence. Pour obtenir l’adresse effective, il faut y ajouter le contenu du champ adresse de l’instruction
Chez Intel, c’était originalement BP et SP, mais dans le Pentium, EBP, ESI, EDI, ESP et tous les registres généraux peuvent servir de registre de base.
Unité 9: Unité centrale de traitement
8.8 Registres du CPU
Registre d’état (PSW)
Le registre d’état, aussi appelé registre de codes condition (Program status word ou Condition Code Register) contient différents bits appelés drapeaux (flags) indiquant le résultat d’une instruction. Les bits les plus courants sont Z, qui vaut 1 si le résultat de l’instruction est 0, C qui vaut 1 s’il y a une retenue, N ou S qui vaut 1 si le résultat de l’instruction est négatif, et V ou OF, qui vaut 1 s’il y a eu débordement de capacité.
Dans le Pentium, ce registre s’appelle EFLAGS.
Unité 9: Unité centrale de traitement
8.8 Registres du CPU
Pointeur de pile (SP)
Ce registre pointe au sommet d’une structure de pile implantée en mémoire centrale. Le fonctionnement d’une pile suit la règle Last-In- First-Out (LIFO).
Chaque fois qu’un mot doit être enregistré dans la pile, il est placé à l’adresse qui précède celle du mot enregistré précédemment.
Les information enregistrées dans la pile sont lues dans l’ordre inverse de celui dans lequel elles ont été enregistrées.
Une fois qu’un mot est lu, son emplacement devient disponible pour une nouvelle information.
Unité 9: Unité centrale de traitement
8.9 Adressage des opérandes
Les modes d’adressage les plus importants sont :
• direct ou absolu : Le champ adresse contient l’adresse effective.
• indirect : Le champ adresse contient l’adresse où se trouve l’adresse effective.
• immédiat : Le champ adresse de l’instruction contient l’opérande.
• implicite : Le code opération implique où se trouve l’opérande.
• indexé : Adresse effective = contenu du champ adresse + contenu du registre index.
• basé : Adresse effective = contenu du registre de base + contenu du champ adresse.
• relatif : Comme l’adressage basé, mais c’est CO qui sert de registre de base.
Unité 9: Unité centrale de traitement
8.10 Taille de l’adresse et taille de la mémoire
Soit ADR le nombre de bits dans le champ adresse d’une instruction.
Si ADR = n, la mémoire physique est accessible dans sa totalité. Tous les modes d’adressage proposés par le fabricant peuvent être utilisées.
C’est le cas du Pentium, du MC68000, du PowerPC.
Si ADR < n, ADR ne suffit pas pour adresser toute la mémoire. On peut utiliser l’adressage basé, si le registre de base a une taille suffisante (n bits). Il suffit de diviser la mémoire en blocs de taille telle que ADR puisse adresser totalement un bloc. On utilise alors le champ adresse pour indiquer le déplacement à l’intérieur du bloc.
C’était le cas du 8088/8086 et du 80186. L’adresse de 16 bits pouvait adresser 64 Ko, mais les registres de segment permettaient d’atteindre 1 Mo.
Unité 9: Unité centrale de traitement
8.10 Taille de l’adresse et taille de la mémoire
Si ADR > n, ADR peut adresser des positions de mémoire qui n’existent pas en mémoire physique. On profite de cette possibilité pour réaliser la mémoire virtuelle, dans laquelle la mémoire physique peut être considérée comme un cache pour la mémoire adressable totale qui est alors placée sur disque. Dans ce cas, l’espace mémoire est divisé en pages de quelques Ko au lieu de blocs de quelques octets.
