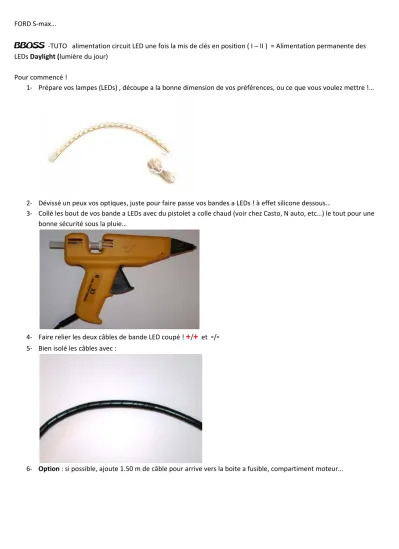

FORD S‐max…
BBOSS ‐TUTO alimentation circuit LED une fois la mis de clés en position ( I – II ) = Alimentation permanente des LEDs Daylight (lumière du jour)
Pour commencé !
1‐ Prépare vos lampes (LEDs) , découpe a la bonne dimension de vos préférences, ou ce que vous voulez mettre !…
2‐ Dévissé un peux vos optiques, juste pour faire passe vos bandes a LEDs ! à effet silicone dessous…
3‐ Collé les bout de vos bande a LEDs avec du pistolet a colle chaud (voir chez Casto, N auto, etc…) le tout pour une bonne sécurité sous la pluie…
4‐ Faire relier les deux câbles de bande LED coupé !
+
/+
et‐
/‐
5‐ Bien isolé les câbles avec :
6‐ Option : si possible, ajoute 1.50 m de câble pour arrive vers la boite a fusible, compartiment moteur…
Exp : sur un 1.8L TDCi
Maintenant nous allons passer au câblage des files enfin de mis en fonctionne…
7‐ Branche le câble pôle négative (
‐
) voir juste a côte droite de l’emplacement ou es casé la batterie…8‐ Branche également le pôle positive (
+
) sur l’emplacement n° F30,F32,F40 (faire référence, Manuel conducteur Ford s‐max ou Galaxy) pages 236 à 238… cela peut aussi change selon les types de motorisation ou options !...9‐ Avant de tout fermé, faire un test, clés position
I
ouII
, bingo !!&
le tout est joué…Voilà, a vous de joué !!! Bon courage…
Regarde maintenant le résultat final
…&&
Autre modif !!!
&
By Bboss
