La description de la première construction du TRANSCEIVER SSB CW de 1 à 30 MHz sans trou, sous le nom de : « EASY V4-1 », date du six décembre 2018. Cinq parties décrivent ce transceiver de A à Z. Il s’est avéré ultérieurement que l’approvisionnement du circuit intégré (MMIC) MSA-0785, posait problèmes. Excluant toute possibilité de
remplacement par un clone de fabrication chinoise, nous avons recherché une nouvelle création et construction du CONVERTER *INGENIUS*, avec l’utilisation de composants grand publics disponibles chez les revendeurs de composants électroniques.
Quatre «CONVERTER » ont été assemblés et testés avec différents MMIC et transistors ; le quatrième nous a donné toutes satisfactions avec l’utilisation de 4 x BFR96S, tant à
l’émission qu’à la réception. Nous avons redessiné un nouveau schéma électronique et circuit imprimé, implanté quelques condensateurs et résistances CMS 1206, pour compenser les pertes avec l’usage de longues pistes et augmenter le rendement HF.
Construire son Transceiver Ondes Courtes mais c’est très simple !
TRANSCEIVER SSB *INGENIUS V2*
VERSION PROTOTYPE
« Emission/Réception de 1 à 30MHz sans trou »
Par F6BCU Bernard MOUROT

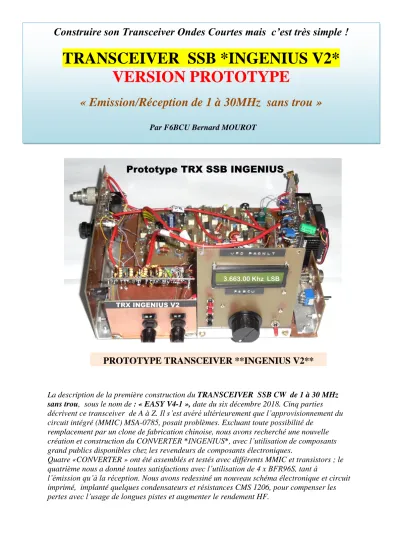

PROTOTYPE TRANSCEIVER **INGENIUS V2**
I--SCHÉMA ÉLECTRONIQUE CONVERTER INGENIUS V2
23
NOTE DE L’AUTEUR :
Les transistors BFR96S (T1,T2,T3,T4) remplacent au mieux les MMIC MSA0785, leur gain en amplificateur HF large bande est de l’ordre de 10 dB et se rapproche au mieux du Gain des MMIC.
Les adaptations des impédances d’entrée et de sortie, Base à Collecteur sont respectées et adaptées au mieux.
Le courant de repos de T1 à T3 est à 30mA sous 13.8 Volts ; pour T4 le montage est un peu différent et le courant de repos est 40 à 45 mA sous 13.8 Volts.
II—LISTE DES COMPOSANTS
NOTE DE L’AUTEUR :
Les transistors BFR96S (T1,T2,T3,T4) remplacent parfaitement, les MMIC MSA0785, leur gain en amplificateur HF large bande est de l’ordre de 10 dB et se rapproche au mieux du Gain des MMIC.
Les adaptations des impédances d’entrée et de sortie, Base à Collecteur sont respectées et adaptées au mieux.
Le courant de repos de T1 à T3 est à 30mA sous 13.8 Volts ; pour T4 le montage est un
étage Driver en émission ; le courant de repos est 40 à 45 mA sous 13.8 Volts.
III—SCHÉMA GENERAL TRX SSB CW INGENIUS V2
45
IV—IMPLANTATION DES COMPOSANTS (EPOXY)
V—IMPLANTATION DES COMPOSANTS CUIVRE
6
VI—PCB CUIVRE CONVERTER INGENIUS V2
VII—POINTS PARTICULIERS (ASSEMBLAGE)
Certaines précautions particulières sont à prendre lors de l’implantation des quatre BFR96S. Comme sur la photo située à droite, vous repliez les pattes du BFR96S à 90°.
Prévoir lors du perçage un diamètre suffisant des trous qui vont recevoir les pattes du BFR96S concerné. Le Ø du trou peut aller de 0,9 à 1mm.
Considérant la longueur des pattes des transistors BFR96S, ils vont passer au travers de l’époxy du circuit imprimé, mais ne pas les couper.
Ultérieurement ils serviront de point de test pour vérifier des tensions.
BFR96S repliage des pattes
7
A gauche sur la photo, un transistor BFR96S est implanté côté pistes en cuivre, à droite présence d’un feuillard
métallique en fer blanc qui recouvre un autre BFR96S et qui sert de radiateur de dissipation de la chaleur
Chacun des quatre BFR96S est recouvert d’un rectangle de feuillard en fer blanc de 5 x 20 mm qui sert de radiateur. Ce feuillard est soudé sur le plan de masse cuivre.
Recouvrir le transistor d’une couche de graisse silicone blanche et appuyer le feuillard cette couche de graisse.
Ce système home made de
refroidissement a largement fait ses preuves pour son efficacité.
8
Le nouveau Converter INGENIUS V2 se substitue avec exactement les mêmes points de branchement et les mêmes connexions, que l’ancien EASY V4-1. Les réglages sont exactement identiques.
CONVERTER INGENIUS V2
9
VIII—REPRODUCTIBILITÉ
Il existe divers moyens pour reproduire le circuit imprimé du converter. Par simplicité, nous utilisons la méthode manuelle que nous avons décrite, avec le repérage par perçage des trous de base connections et composants traditionnel à 0.8 mm.
Avec les composants de surface, les CMS ou SMD, nous repérons les points de soudage de ces composants CMS, par des trous de 0,6 mm.
Toutes les pistes et autres connections, contacts, sont dessinés au crayon feutre indélébile noir de la marque LUMOCOLOR.
Le typon de base est un exemplaire en PDF imprimé à l’échelle 1/1, à partir du dessin informatique DAO que nous avons tracé avec le logiciel SPRINT LAYOUT V.
Dessin à la main INGENIUS V2 de F6BCU
Implantation des composants Converter INGENIUS V2
10
IX—MESURES
En rappel, page 6, chapitre VI, nous parlons du transistor BFR96S et de la longueur de ses pattes qui traversent l’époxy isolant, très visibles face opposée aux pistes cuivre.
En réception mesurer la tension sur la patte Collecteur de T1 et T3, la tension est un peu supérieure à 13 volts.
En émission même mesure sur la patte collecteur de T2 et T4, la tension aussi, un peu supérieure à 13 Volts.
CONCLUSIONS :
Cet article a été écrit pour présenter le nouveau CONVERTER INGENIUS V2, avec l’implantation pratique des nouveaux composants de remplacement.
Pour tous les réglages SSB, montage de la CW, ajustement de fréquences, autres détails de construction, reprendre les textes de la précédente édition EASY V4-1
L’ensemble CONVERTER + le GENERATEUR SSB et additif CW prennent le nom de : TRANSCEIVER INGENIUS V2
FIN DE L’ARTICLE
Article écrit et mis en page par F6BCU Bernard MOUROT
