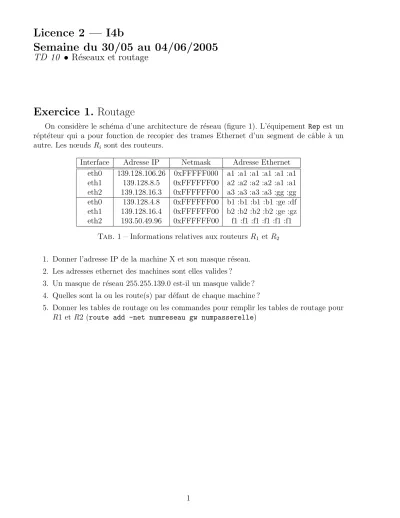

Licence 2 — I4b
Semaine du 30/05 au 04/06/2005
TD 10 • R´ eseaux et routage
Exercice 1. Routage
On consid`ere le sch´ema d’une architecture de r´eseau (figure 1). L’´equipement Rep est un r´ept´eteur qui a pour fonction de recopier des trames Ethernet d’un segment de cˆable `a un autre. Les nœuds Ri sont des routeurs.
Interface Adresse IP Netmask Adresse Ethernet eth0 139.128.106.26 0xFFFFF000 a1 :a1 :a1 :a1 :a1 :a1 eth1 139.128.8.5 0xFFFFFF00 a2 :a2 :a2 :a2 :a1 :a1 eth2 139.128.16.3 0xFFFFFF00 a3 :a3 :a3 :a3 :gg :gg eth0 139.128.4.8 0xFFFFFF00 b1 :b1 :b1 :b1 :ge :df eth1 139.128.16.4 0xFFFFFF00 b2 :b2 :b2 :b2 :ge :gz eth2 193.50.49.96 0xFFFFFF00 f1 :f1 :f1 :f1 :f1 :f1
Tab.1 – Informations relatives aux routeurs R1 etR2
1. Donner l’adresse IP de la machine X et son masque r´eseau.
2. Les adresses ethernet des machines sont elles valides ?
3. Un masque de r´eseau 255.255.139.0 est-il un masque valide ? 4. Quelles sont la ou les route(s) par d´efaut de chaque machine ?
5. Donner les tables de routage ou les commandes pour remplir les tables de routage pour R1 et R2 (route add -net numreseau gw numpasserelle)
1
IP m3 : 139.128.4.7 Masque : 0xFFFFFF00
eth0
eth0 eth1 eth0 Masque : 0xFFFFFF00
Masque : 0xFFFFFF00
IP mX : ? host−id=8
eth0
eth0 eth0 eth0 eth1 eth2
IP m1 : 139.128.106.25 Ethernet : ad:c0:ff:ee IP m2 : 139.128.8.4 Ethernet : 22:22:22:22
Masque : 0xFFFFF000 R1R2 Ethernet : 33:33:33:33 Ethernet : 44:44:44:44IP m4 : 139.128.16.2 Vers Internet
eth2
Répéteur
Fig. 1 – Sch´ema physique du r´eseau 2
