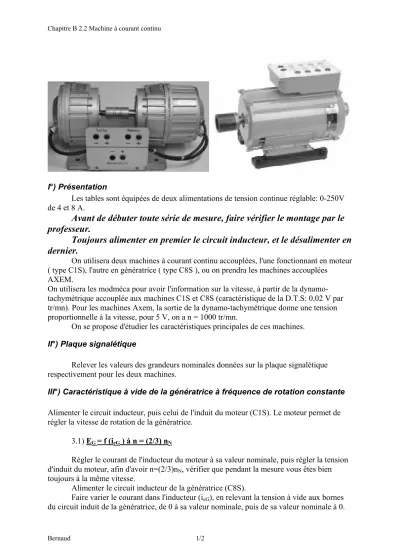

Chapitre B 2.2 Machine à courant continu
Bernaud 1/2
I°) Présentation
Les tables sont équipées de deux alimentations de tension continue réglable: 0-250V de 4 et 8 A.
Avant de débuter toute série de mesure, faire vérifier le montage par le professeur.
Toujours alimenter en premier le circuit inducteur, et le désalimenter en dernier.
On utilisera deux machines à courant continu accouplées, l'une fonctionnant en moteur ( type C1S), l'autre en génératrice ( type C8S ), ou on prendra les machines accouplées
AXEM.
On utilisera les modméca pour avoir l'information sur la vitesse, à partir de la dynamo- tachymètrique accouplée aux machines C1S et C8S (caractéristique de la D.T.S: 0,02 V par tr/mn). Pour les machines Axem, la sortie de la dynamo-tachymétrique donne une tension proportionnelle à la vitesse, pour 5 V, on a n = 1000 tr/mn.
On se propose d'étudier les caractéristiques principales de ces machines.
II°) Plaque signalétique
Relever les valeurs des grandeurs nominales données sur la plaque signalétique respectivement pour les deux machines.
III°) Caractéristique à vide de la génératrice à fréquence de rotation constante Alimenter le circuit inducteur, puis celui de l'induit du moteur (C1S). Le moteur permet de régler la vitesse de rotation de la génératrice.
3.1) EG = f (ieG ) à n = (2/3) nN
Régler le courant de l'inducteur du moteur à sa valeur nominale, puis régler la tension d'induit du moteur, afin d'avoir n=(2/3)nN, vérifier que pendant la mesure vous êtes bien toujours à la même vitesse.
Alimenter le circuit inducteur de la génératrice (C8S).
Faire varier le courant dans l'inducteur (ieG), en relevant la tension à vide aux bornes du circuit induit de la génératrice, de 0 à sa valeur nominale, puis de sa valeur nominale à 0.
Chapitre B 2.2 Machine à courant continu
Bernaud 2/2
Tracer la courbe.
3.2) EG = f (ieG ) à n = nN
Refaire la même démarche avec n = nN.
Tracer cette courbe sur le même système d'axe que précédemment.
3.3) Remarque
Vérifier que le rapport des EG à vide est égal au rapport des fréquences de rotation à courant d'inducteur fixé.
IV°) Caractéristique de la génératrice en charge à fréquence de rotation constante et courant d'excitation constant
Alimenter le circuit inducteur, puis celui de l'induit du moteur (C1S). Le moteur permet de régler la vitesse de rotation de la génératrice.
Régler le courant du circuit inducteur du moteur à sa valeur nominale.
Régler la tension de l'induit du moteur, pour avoir sa vitesse nominale.
Régler le courant du circuit inducteur de la génératrice à sa valeur nominale.
Mettre soit un plan de charge, soit deux rhéostats de 100Ω en série, aux bornes du circuit de l'induit de la génératrice, et faire varier la charge, en veillant à ne pas dépasser la valeur du courant nominal de l'induit de la génératrice.
Tracer la courbe UG = f ( IG ) à n = nN.
V°) Mesure de la résistance du circuit de l'induit de la génératrice
A l'aide de la méthode voltampère métrique, mesurer cette résistance à chaud.
VI°) Moteur à vide sous tension d'induit réglable à courant d'excitation constant.
On désaccouplera la machine (C1S), on fera l'étude sur la C8S.
Pour les machines Axem, faire la mesure sans alimenter la génératrice.
On veillera à ne pas dépasser le courant d'induit nominal.
a) Pour le courant inducteur nominal, faire varier la tension d'alimentation de l'induit pour avoir une gamme de vitesse jusqu'à nN (fréquence de rotation nominale).
Tracer la courbe UMv = f( nM ).
b) Pour le dixième du courant inducteur nominal, faire varier la tension d'alimentation de l'induit pour avoir une gamme de vitesse jusqu'à nN (fréquence de rotation nominale).
Tracer la courbe UMv = f( nM ), sur le même repère que précédemment.
Rechercher la tension UMv, qui permet le démarrage du moteur.
Conclure.
