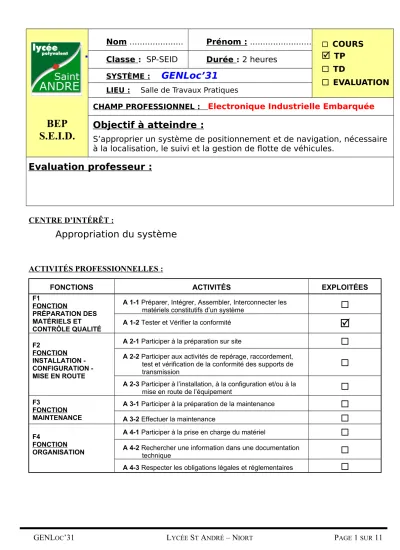

BEP S.E.I.D.
Nom ... Prénom : ...
COURS
TP
TD
EVALUATION Classe : SP-SEID Durée : 2 heuresSYSTÈME :
GENLoc’31
LIEU : Salle de Travaux Pratiques
CHAMP PROFESSIONNEL : Electronique Industrielle Embarquée
Objectif à atteindre :
S’approprier un système de positionnement et de navigation, nécessaire à la localisation, le suivi et la gestion de flotte de véhicules.
Evaluation professeur :
CENTRE D’INTÉRÊT :
Appropriation du système
ACTIVITÉS PROFESSIONNELLES :
FONCTIONS ACTIVITÉS EXPLOITÉES
F1
FONCTION
PRÉPARATION DES MATÉRIELS ET CONTRÔLE QUALITÉ
A 1-1 Préparer, Intégrer, Assembler, Interconnecter les
matériels constitutifs d’un système
A 1-2 Tester et Vérifier la conformité
F2
FONCTION INSTALLATION - CONFIGURATION - MISE EN ROUTE
A 2-1 Participer à la préparation sur site
A 2-2 Participer aux activités de repérage, raccordement, test et vérification de la conformité des supports de
transmission
A 2-3 Participer à l’installation, à la configuration et/ou à la
mise en route de l’équipement
F3
FONCTION MAINTENANCE
A 3-1 Participer à la préparation de la maintenance
A 3-2 Effectuer la maintenance
F4
FONCTION ORGANISATION
A 4-1 Participer à la prise en charge du matériel
A 4-2 Rechercher une information dans une documentation
technique
A 4-3 Respecter les obligations légales et réglementaires
compétences mises en jeu :
Compétences
Savoir faire
Mise(s) en jeu
C1
S’approprier les caractéristiques d’un système électronique
C 1-1 Faire un bilan de l’existant
C 1-2 Recueillir les informations relatives à l’exploitation et aux caractéristiques
des matériels
C2
Préparer les matériels en vue d’une installation
C 2-1 Identifier un élément
C 2-2 Préparer les matériels
C 2-3 Intégrer les matériels
C 2-4 Assembler les matériels
C 2-5 Interconnecter les matériels
C3
Installer et mettre en oeuvre les équipements
C 3-1 Repérer les supports de transmission
C 3-2 Raccorder les supports de transmission
C 3-3 Installer les équipements
C 3-4 Raccorder les équipements
C 3-5 Mettre en énergie
C 3-6 Configurer les équipements
C 3-7 Participer à la mise en route
C4
Tester et vérifier la conformité
C 4-1 Effectuer les tests
C 4-2 Vérifier la conformité du fonctionnement des matériels et logiciels
associés
C5 Assurer la maintenance
C 5-1 Remplacer un élément
C 5-2 Conditionner les éléments
C6
Organiser son activité
C 6-1 Prendre connaissance des documents et appliquer la procédure
C 6-2 Renseigner un compte-rendu
C 6-3 S’intégrer à la démarche qualité du service
MISE EN SITUATION :
Vous êtes responsable d’une entreprise de transport, et vous devez gérer une flotte de camions se déplaçant sur toute l’Europe. Pouvoir localiser à tout moment les véhicules en déplacement serait pour vous un outil puissant pour optimiser les coûts de fonctionnement, et améliorer ainsi votre réactivité.
LES OBJECTIFS À ATTEINDRE :
Prendre connaissance des différents éléments nécessaires pour récupérer les informations de positionnement sur Terre.
Maîtriser le vocabulaire technique relatif : o aux connecteurs
o au positionnement
MOYENS ET RESSOURCES : Vous avez à votre disposition :
Le système installé, configuré, et en fonctionnement
Le dossier Ressource
La documentation technique relative au boîtier GENLoc’31
GENLOC’31 LYCÉE ST ANDRÉ – NIORT PAGE 2 SUR 11
A - Reconnaissance du matériel :
A-1 Repérer les différents éléments constituant le système GPS sur la photo suivante:
A-2 Compléter le tableau suivant avec des croix en indiquant les connecteurs liant le Genloc à ses accessoires :
RJ09 SMA SUBD-
9F SUBD-
15-M SMB Micro-
FIT 4 pts Antenne GSM
Antenne GPS Alimentation Connecteur PC
Combiné téléphonique
A-3 Quelle est la tension d'alimentation du boîtier Genloc 31e ?
A-4 Indiquer en plaçant une croix dans la (ou les) cas(s) correspondantes l’emplacement où doivent être installées l’antenne GPS et l’antenne GSM :
Intérieur Extérieur
Antenne GPS Antenne GSM
C 1.1
C 1.2
C 1.2
C 1.2
A-5 Quel est le rôle des 2 DELs présentes sur le coté du Genloc ?
A-6 Tracer sur le diagramme sagittal ( feuille ANNEXE ) le cheminement des informations dans le cas où le chef d'entreprise demande depuis son usine, la position d'un camion en déplacement.
B - Dans le logiciel HYPERTERMINAL :
Le logiciel HyperTerminal permet de dialoguer avec un matériel connecté à un de ses ports de communication. On va ainsi pouvoir dialoguer avec le Genloc et visualiser les trames NMEA issues des satellites permettant de connaître la position du récepteur. Pour cela :
B-1 Lancer le logiciel HyperTerminal en le paramétrant d’après la configuration suivante :
B-2 Taper la commande « AT+ WGPSPOS » , puis recopier ce que vous observez à l'écran :
B-3 Extraire les informations utiles de la trame ainsi récupérée :
Heure Date Latitude Longitude
GENLOC’31 LYCÉE ST ANDRÉ - NIORT PAGE 4 SUR 11
C 1.2
C 1.2
C 6.1
B-4 Observer l 'état des 2 DELs et indiquer la signification de leur état ( voir page 22/60 de la documentation du Genloc)
Description de la commande AT+WGPSNMEA
B-5 Le Genloc 31 peut envoyer des trames GGA, GSA, GSV, RMC, VTG et GLL lorsqu’on le pilote à l’aide la commande AT+WGPSNMEA. A l‘aide des informations issues du site suivant :
http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=17661, remplir le tableau en cochant les informations contenues dans chaque trame :
n° de trame Nom de la trame Heure UTC Date Longitude Latitude Qualité des trames GPS Nombre de satellites HDOP (précision horiz.) Altitude Correction géoïde Validité des données Numéro du 1er satellite PDOP VDOP (Précision vert. ) Qualité de signal du meilleur satellite Cap réel Cap vrai Vitesse (nœud) Vitesse (km/h) Déclinaison magnétique
0 GGA
1 GSA
2 GSV
3 RMC
4 VTG
5 GLL
B-6 Le logiciel Carto-explorer a besoin des informations de longitude, latitude et cap vrai pour visualiser une position sur la carte. De quelle trame va-t-on se servir dans ce cas ?
En déduire la commande AT à taper pour afficher en continu cette trame
B-7 Le logiciel u-center utilise des informations de longitude, latitude, date, heure, nombre de satellites, niveau de réception des satellites pour son fonctionnement. De quelle(s) trame’s) va-t-on se servir dans ce cas ?
En déduire la commande AT à taper pour afficher en continu cette trame
B-8 Faire une pause dans le défilement des données en déconnectant temporairement le Genloc (icône afin de pouvoir utiliser le logiciel u-center
GENLOC’31 LYCÉE ST ANDRÉ - NIORT PAGE 6 SUR 11
C - Le logiciel U-CENTER :
Une fois le logiciel HyperTerminal déconnecté, il va être possible de mettre en liaison le Genloc avec le logiciel U-CENTER
C-1 Lancer puis paramétrer le logiciel U-CENTER (4800 baud / connexion COM1), puis visualiser et indiquer votre position sur la carte affichée :
C-2 Combien de satellites sont en vue de l'antenne ? Dessiner ce qui est vu à l’écran concernant leur niveau de réception ?
C 6.1
C 1.2
C-3 Dessiner la position des satellites sur le diagramme ci-dessous (conserver la couleur des satellites en vue:
C-4 Retrouver et noter l’altitude ainsi que l’heure UTC affichés dans le logiciel. Commentez le résultat obtenu
GENLOC’31 LYCÉE ST ANDRÉ - NIORT PAGE 8 SUR 11
C 1.2
D - Utilisation du logiciel CARTO-EXPLORER :
Déconnecter le GPS dans u-center puis activer le logiciel Carto-explorer , permettant de visualiser la position du récepteur sur une carte IGN
D-1 Centrer la visualisation de l’écran sur le plan de Niort, conformément à la carte ci-dessous , puis indiquer par une flèche verte la position du lycée :
D-2 Pointer cette position sur le logiciel puis noter sa latitude, sa longitude et son altitude : Latitude :
Longitude : Altitude :
D-3 Cliquer sur l’icône et paramétrer l’entrée automatique des données ( COM1 – 4800 bauds ), puis dessiner par une flèche rouge la position détectée sur la carte de Niort . Conclure sur la position des flèches verte et rouge :
C 6.1
E - Lecture du contenu de la carte SIM :
Vous allez maintenant accéder au contenu d’une carte SIM présente dans le Genloc afin d’en faire la lecture et l’enregistrement de contacts téléphoniques. Pour cela, insérer une carte SIM personnelle dans le Genloc. Vous vous aiderez de la documentation des commandes AT ( pages 19 à 21)
E-1 Indiquer la commande AT permettant d'entrer le code PIN de la carte SIM, puis appeler le professeur pour entrer dans le contenu de la carte.
E-2 Taper la commande suivante « AT+CPBS? », et commenter le résultat obtenu .
E-3 Rechercher la signification de la commande « AT+CPBR=1 » puis vérifier le fonctionnement de celle-ci sur le PC :
E-4 Que réalise la commande « AT+CPBR=1,20 »?
E-5 Qu'obtenez-vous en tapant la commande « AT+CPBF=C »?
E-6 Déconnecter le Genloc en tapant la commande « AT+CPOF », débrancher celui-ci puis sortir la carte SIM de son logement.
GENLOC’31 LYCÉE ST ANDRÉ - NIORT PAGE 10 SUR 11
C 6.1
Feuille ANNEXE
1
Chef d’entreprise en déplacement
1
Satellites GPS
Réseau GSM
2
2 2
4
Gestionnaire
3
Chauffeur routier
5
Mode embarqué
GENLoc 31-1 GENLoc 31-1
GENLoc 31-2 GENLoc 31-2
Mode stationnaire
Chef d’entreprise en déplacement
