Etude et Dimensionnement MECANIQUE Option AMPI
EXERCICES DE REVISION EN AUTONOMIE
Thème n°1 : PINCE COUPE-CABLES
MISE EN SITUATION

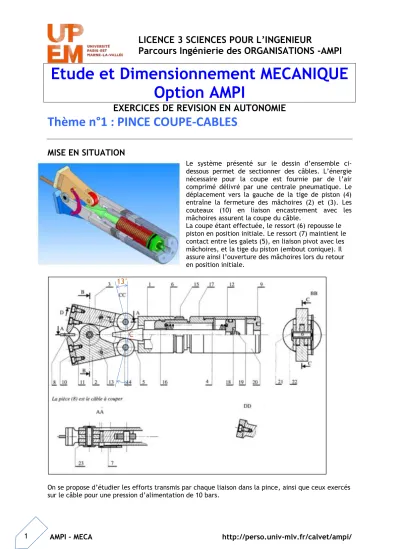

Le système présenté sur le dessin d’ensemble ci- dessous permet de sectionner des câbles. L’énergie nécessaire pour la coupe est fournie par de l’air comprimé délivré par une centrale pneumatique. Le déplacement vers la gauche de la tige de piston (4) entraîne la fermeture des mâchoires (2) et (3). Les couteaux (10) en liaison encastrement avec les mâchoires assurent la coupe du câble.
La coupe étant effectuée, le ressort (6) repousse le piston en position initiale. Le ressort (7) maintient le contact entre les galets (5), en liaison pivot avec les mâchoires, et la tige du piston (embout conique). Il assure ainsi l’ouverture des mâchoires lors du retour en position initiale.
On se propose d’étudier les efforts transmis par chaque liaison dans la pince, ainsi que ceux exercés 13°
C
AMPI – MECA http://perso.univ-mlv.fr/calvet/ampi/
2
Schéma cinématique et graphe des liaison
D C E
F B
A B
G’
G
