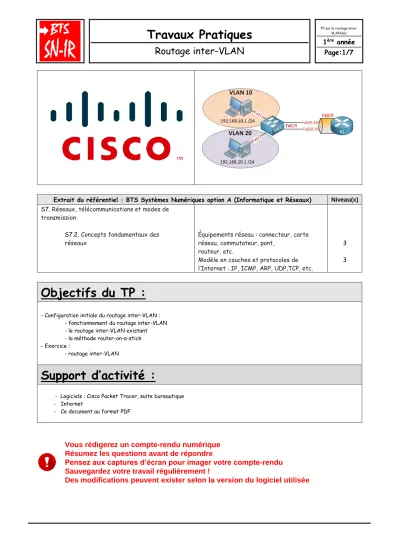

Travaux Pratiques

(1)

Extrait du référentiel : BTS Systèmes Numériques option A (Informatique et Réseaux) Niveau(x) S7. Réseaux, télécommunications et modes de

transmission

S7.2. Concepts fondamentaux des réseaux

Équipements réseau : connecteur, carte réseau, commutateur, pont,

routeur, etc.

Modèle en couches et protocoles de l’Internet : IP, ICMP, ARP, UDP,TCP, etc.

3 3

Objectifs du TP :

- Configuration initiale du routage inter-VLAN : - fonctionnement du routage inter-VLAN - le routage inter-VLAN existant - la méthode router-on-a-stick - Exercice :

- routage inter-VLAN

Support d’activité :

- Logiciels : Cisco Packet Tracer, suite bureautique - Internet

- Ce document au format PDF

Vous rédigerez un compte-rendu numérique Résumez les questions avant de répondre

Pensez aux captures d’écran pour imager votre compte-rendu Sauvegardez votre travail régulièrement !

Des modifications peuvent exister selon la version du logiciel utilisée

(2)

CONFIGURATION INITIALE DU ROUTAGE INTER-VLAN

FONCTIONNEMENT DU ROUTAGE INTER-VLAN

La segmentation des réseaux par des VLAN :

- améliore les perfformances (en réduisant le nombre de collisions) ; - améliore la sécurité (séparation du trafic) ;

- facilite la gestion (classification du trafic) ;

- réduits les coûts dans un réseau convergé (utilisation d’un même média pour les données, la voix, la vidéo).

Les ports d’accès sont placés dans un VLAN tandis que les agrégations trunks permettent de faire circuler plusieurs VLAN au sein d’un même câble entre les commutateurs.

Cependant, étant donné que ces VLAN ont segmenté le réseau, il faut un périphérique de couche 3 (OSI) pour permettre la communication entre les différents VLAN.

LE ROUTAGE INTER-VLAN EXISTANT

La méthode la plus basique appelée routage inter-VLAN sur plusieurs interfaces, consiste à utiliser une interface physique du routeur pour chaque VLAN. Tous les ports du commutateur sont alors placés en mode accès dans le VLAN approprié.

Chaque interface du routeur participant au routage inter-VLAN existant doit avoir une adresse IP définie dans un des sous-réseau utilisés.

Cette approche est identique à celle adoptée pour router les informations entre deux réseaux physiques distincts.

Question 1

À l’aide du logiciel « Cisco Packet Tracer », en vous aidant des informations ci-dessous et page suivante, réalisez puis configurez la topologie réseau.

Routage inter-VLAN sur plusieurs interfaces

(3)

Périphérique Interface Adresse IP

sous-réseau VLAN / Trunk

défaut RT-01 G0/0 192.168.10.1 255.255.255.0

G0/1 192.168.20.1 255.255.255.0

SW-01 VLAN 10* 192.168.10.2 255.255.255.0 VLAN 10 192.168.10.1

SW-01 F0/1 VLAN 10

SW-01 F0/2 VLAN 20

SW-01 G0/1 VLAN 10

SW-01 G0/2 VLAN 20

SW-01 F0/24 Trunk

SW-02 VLAN 10* 192.168.10.3 255.255.255.0 VLAN 10 192.168.10.1

SW-02 F0/1 VLAN 10

SW-02 F0/2 VLAN 20

SW-02 F0/24 Trunk

PC-11 F/0 192.168.10.51 255.255.255.0 192.168.10.1 PC-12 F/0 192.168.10.52 255.255.255.0 192.168.10.1 PC-21 F/0 192.168.20.51 255.255.255.0 192.168.20.1 PC-22 F/0 192.168.20.52 255.255.255.0 192.168.20.1

* VLAN natif

Pensez à sécuriser vos commutateurs. Vous désactiverez administrativement les interfaces non utilisées (voir TP « sécurisation des ports d’un commutateur »).

Pour configurer le Trunk sur le commutateur SW-01 : SW-01(config)#interface F0/24

SW-01(config-if)#description "TRUNK vers SW-02:F0/24"

SW-01(config-if)#switchport mode trunk

SW-01(config-if)#switchport trunk allowed vlan 1,10,20 SW-01(config-if)#switchport trunk native vlan 10 Question 2

Une fois la configuration terminée (sauf pour le routeur), les périphériques d’un même VLAN doivent pouvoir se joindre. Si ce n’est pas le cas, il vous faudra revoir votre configuration.

APPELEZ LE PROFESSEUR POUR VALIDER AVANT DE POURSUIVRE

Question 3

Donnez les trames étiquetées entre les deux commutateurs et relevez le champ VID.

(4)

Configurez les interfaces du routeur et donnez la table de routage.

Le réseau 192.168.10.0/24 doit être directement connecté à l’interface G0/0 et le réseau 192.168.20.0/24 à l’interface G0/1.

Question 5

Le routeur configuré, montrez qu’il est possible maintenant de communiquer entre VLAN.

Cette approche très simple à une limitation évidente : le nombre d’interfaces disponibles sur le routeur. En effet, que faire si 3 VLAN, 10 VLAN ou 50 VLAN sont nécessaires ? Même s’il est possible d’ajouter des cartes Ethernet additionnelles sur certains routeurs, il reste la limitation du nombre d’emplacements. Sans compter le prix et le nombre de ports nécessaires sur le commutateur !

Il ne faut pas confondre cette technique avec l’utilisation de plusieurs liens physiques rassemblés logiquement pour réaliser un seul lien logique, appelé EtherChannel chez Cisco et Trunk chez d’autres fabricants.

LE ROUTAGE INTER-VLAN ROUTER-ON-A-STICK

Pourquoi ne pas utiliser la même technique entre un routeur et un commutateur qu’entre deux commutateurs ? Autrement dit, pourquoi ne pas utiliser un trunk entre le routeur et le

commutateur ?

En fait, sur les routeurs modernes, la fonctionnalité a été ajoutée et il est désormais possible de créer une agrégation sur une interface de routeur, l’interface physique étant subdivisée en sous- interfaces logiques. Il n’y a maintenant plus de limitation physique au nombre de VLAN mais simplement une limitation logicielle (souvent d’origine commerciale).

La méthode de routage inter-VLAN router-on-a-stick ne nécessite qu’une seule interface physique sur un routeur et une interface sur un commutateur.

Question 6

En vous aidant des informations page suivante, réalisez puis configurez (sauf le routeur) la topologie réseau.

(5)

Routage inter-VLAN router-on-a-stick

Périphérique Interface Adresse IP Masque de

sous-réseau VLAN / Trunk Passerelle par défaut RT-01 G0/0.10 192.168.10.1 255.255.255.0 VLAN 10

G0/0.20 192.168.20.1 255.255.255.0 VLAN 20

SW-01 VLAN 10* 192.168.10.2 255.255.255.0 VLAN 10 192.168.10.1

SW-01 F0/1 VLAN 10

SW-01 F0/2 VLAN 20

SW-01 G0/1 Trunk

SW-01 F0/24 Trunk

…

Pour le routeur :

Dans un premier temps, vous activez l’interface physique sans lui adjoindre d’adresse IP.

RT-01(config)#interface G0/0

RT-01 (config-if)#description "Trunk vers SW-01:G0/1"

RT-01(config-if)#no ip address RT-01 (config-if)#no shutdown

Vous allez maintenant créer une sous-interface par VLAN.

RT-01(config-subif)#description "Sous-interface VLAN 10"

RT-01(config-subif)#encapsulation dot1q 10 native

RT-01(config-subif)#ip address 192.168.10.1 255.255.255.0 RT-01(config-subif)#exit

RT-01(config)#interface G0/0.20 RT-01(config-subif)#

%LINK-5-CHANGED: Interface GigabitEthernet0/0.20, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0.20, changed state to up RT-01(config-subif)#description "Sous-interface VLAN 20"

(6)

RT-01(config-subif)#ip address 192.168.20.1 255.255.255.0 RT-01(config-subif)#exit

Le choix du numéro des sous-interfaces (.10 et .20) respectivement pour les VLAN 10 et 20 est laissé à la discrétion de l’administrateur mais une bonne pratique consiste à utiliser le même numéro que le numéro de VLAN.

Il est obligatoire de spécifier le type d’encapsulation, ici 802.1Q (dot1q).

Question 7

Regardez la configuration des interfaces.

RT-01#sh ip inter br

Interface IP-Address OK? Method Status Protocol GigabitEthernet0/0 unassigned YES unset up up GigabitEthernet0/0.10 192.168.10.1 YES manual up up GigabitEthernet0/0.20 192.168.20.1 YES manual up up GigabitEthernet0/1 unassigned YES unset admin. down down Vlan1 unassigned YES unset admin. down down

Les deux sous-interfaces logiques G0/0.10 et G0.0.20 sont opérationnelles.

Question 8

Donnez la table de routage.

Vous devez apercevoir une route pour chacun des sous-réseaux (C) en plus des adresses de liens local (L).

Question 9

Vérifiez la connectivité du réseau à l’aide de la commande tracert 192.168.20.52 lancée depuis PC-11.

Le PC-11 du VLAN 10 doit passer par sa passerelle pour pouvoir joindre PC-22 dans le VLAN 20.

L’équivalent de la commande tracert sous Linux est traceroute.

Pour rappel , la commande traceroute n’est rien d’autre qu’une série de ping dont le TTL est incrémenté de 1.

(7)

EXERCICE

ROUTAGE INTER-VLAN

Question 10

Tout en respectant les informations ci-dessous, proposez un plan d’adressage puis réalisez et configurez la topologie réseau.

Réseau : 172.16.8.0/24
