Les exercices pourront être traités graphiquement en récupérant les images indiquées et en les imprimant sur format A4 ou mieux A3.

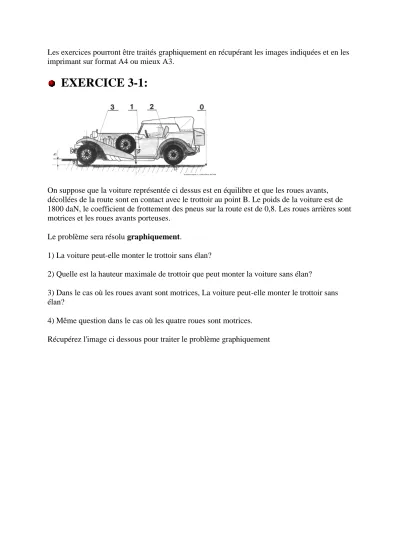

EXERCICE 3-1:
On suppose que la voiture représentée ci dessus est en équilibre et que les roues avants, décollées de la route sont en contact avec le trottoir au point B. Le poids de la voiture est de 1800 daN, le coefficient de frottement des pneus sur la route est de 0,8. Les roues arrières sont motrices et les roues avants porteuses.
Le problème sera résolu graphiquement.
1) La voiture peut-elle monter le trottoir sans élan?
2) Quelle est la hauteur maximale de trottoir que peut monter la voiture sans élan?
3) Dans le cas où les roues avant sont motrices, La voiture peut-elle monter le trottoir sans élan?
4) Même question dans le cas où les quatre roues sont motrices.
Récupérez l'image ci dessous pour traiter le problème graphiquement
EXERCICE 3-2:
On suppose un attelage composé d’une voiture et d’une caravane, arrêtée dans une pente d’angle par rapport à l’horizontale.
Le coefficient de frottement entre les roues et la route est de 0,6. Seules les roues arrières sont motrices.
1) déterminer graphiquement si l’équilibre est possible. On isolera successivement la caravane puis la voiture.
2) Même question par un calcul analytique. les dimensions manquantes seront relevés sur le dessin et l’échelle réelle est donnée par l’entraxe de 2,20m entre les roues.
Récupérez les images ci dessous pour traiter le problème graphiquement
