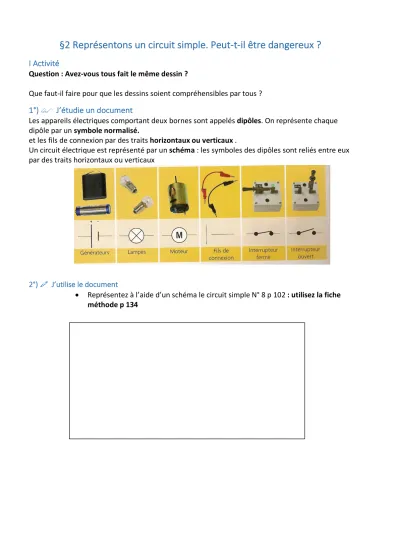

§2 Représentons un circuit simple. Peut-t-il être dangereux ?
I Activité
Question : Avez-vous tous fait le même dessin ?
Que faut-il faire pour que les dessins soient compréhensibles par tous ? 1°) $ J’étudie un document
Les appareils électriques comportant deux bornes sont appelés dipôles. On représente chaque dipôle par un symbole normalisé.
et les fils de connexion par des traits horizontaux ou verticaux .
Un circuit électrique est représenté par un schéma : les symboles des dipôles sont reliés entre eux par des traits horizontaux ou verticaux
2°) $ J’utilise le document
• Représentez à l’aide d’un schéma le circuit simple N° 8 p 102 : utilisez la fiche méthode p 134
II Court-circuit du générateur
Question : Pourquoi les deux bornes d’une pile ne doivent-elles pas se toucher ?
1°) NExpérience : Réalisez le montage dessiné ci-contre : Les bornes de la pile sont reliées avec de la paille de fer
2°) $ Observation :
………
………
3°) $ Interprétation
………
………
………
………
………
………
les attendus à la fin de cette séance non en cours oui
savoir Connaître les symboles des différents dipôles Connaître le danger d’un court-circuit Savoir faire Schématiser un circuit simple
Maitrise de la compétence travaillée insuffisant satisfaisant Très bien
Domaine 1 Lire et comprendre un énoncé, une consigne
Domaine 3 Règle de sécurité en électricité
