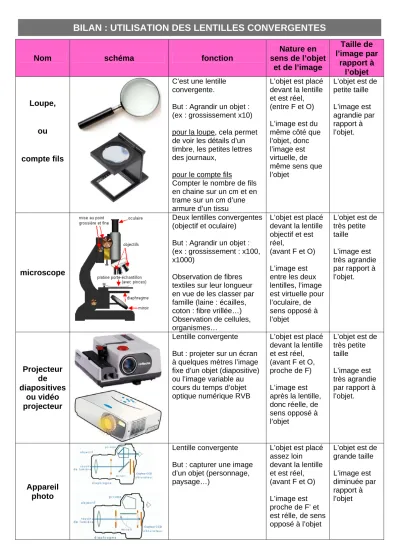

BILAN : UTILISATION DES LENTILLES CONVERGENTES
Nom schéma fonction
Nature en sens de l’objet
et de l’image
Taille de l’image par
rapport à l’objet
Loupe,
ou
compte fils
C’est une lentille convergente.
But : Agrandir un objet : (ex : grossissement x10)
pour la loupe, cela permet de voir les détails d’un timbre, les petites lettres des journaux,
pour le compte fils
Compter le nombre de fils en chaine sur un cm et en trame sur un cm d’une armure d’un tissu
L’objet est placé devant la lentille et est réel, (entre F et O)
L’image est du même côté que l’objet, donc l’image est virtuelle, de même sens que l’objet
L’objet est de petite taille
L’image est agrandie par rapport à l’objet.
microscope
Deux lentilles convergentes (objectif et oculaire)
But : Agrandir un objet : (ex : grossissement : x100, x1000)
Observation de fibres textiles sur leur longueur en vue de les classer par famille (laine : écailles, coton : fibre vrillée…) Observation de cellules, organismes…
L’objet est placé devant la lentille objectif et est réel,
(avant F et O)
L’image est entre les deux lentilles, l’image est virtuelle pour l’oculaire, de sens opposé à l’objet
L’objet est de très petite taille
L’image est très agrandie par rapport à l’objet.
Projecteur de diapositives
ou vidéo projecteur
Lentille convergente
But : projeter sur un écran à quelques mètres l’image fixe d’un objet (diapositive) ou l’image variable au cours du temps d’objet optique numérique RVB
L’objet est placé devant la lentille et est réel, (avant F et O, proche de F)
L’image est après la lentille, donc réelle, de sens opposé à l’objet
L’objet est de très petite taille
L’image est très agrandie par rapport à l’objet.
Appareil photo
Lentille convergente
But : capturer une image d’un objet (personnage, paysage…)
L’objet est placé assez loin devant la lentille et est réel, (avant F et O)
L’image est proche de F’ et est rélle, de sens opposé à l’objet
L’objet est de grande taille
L’image est diminuée par rapport à l’objet
