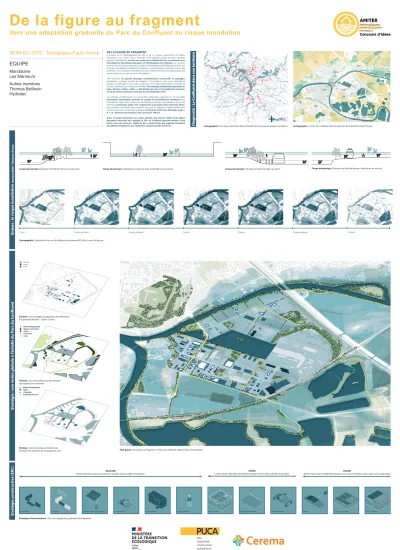

De la figure au fragment
Vers une adaptation graduelle du Parc du Confluent au risque inondation
NOM DU SITE : Montereau-Fault-Yonne EQUIPE
Mandataire Les Marneurs Autres membres Thomas Beillouin Hydratec
DE LA FIGURE AU FRAGMENT
A lumière de la compréhension du site et de ses enjeux, notamment de l’enjeu inondation, nous avons choisi d’orienter notre réponse suivant plusieurs grandes postures. Globalement, recréer une cohérence à l’échelle du Parc, en révélant ou en intensifiant la dynamique paysagère et hydrologique pré-existante. Sur la partie nord du site qui est peu construite, accepter le débordement périodique de la Seine. Sur la partie sud, adapter les bâtiments existants - majoritairement construits sous la cote des PHEC - et la conception de bâtiments neufs résilients à l’enjeu inondation grâce à la mise en place de principes constructifs adaptés.
Afin d’illustrer les grands principes architecturaux, constructifs et paysagers permettant à chaque activité de s’adapter à l’inondation, nous avons sélectionné plusieurs cas d’études (« case study ») qui nous ont semblé représentatifs à l’échelle du Parc du Confluent. Pour chaque cas d’études, une stratégie d’adaptation graduelle de type « Résister - Eviter - Céder » a été déclinée à la fois sur les bâtiments existants, sur de possibles extensions ainsi que sur des bâtiments neufs.
Les solutions architecturales et constructives proposées s’appuient sur de nouvelles simulations hydrauliques prenant en compte le réchauffement climatique dans l’intensité de l’aléa. Ainsi, tandis que les bâtiments existants sont adaptés à la crue de référence (centennale, notée « R1 » et générant une hauteur d’eau d’environ 70cm), des principes constructifs sont proposés pour que les bâtiments neufs puissent être résilients aux crues centennales probables à l’horizon 2100 (crue théorique notée « R 1.15 » générant des hauteurs d’eau d’environ 140cm).
Ainsi, le projet proposons une vision globale, qui articule l’idéal d’une figure paysagère retrouvée vers laquelle le Parc du Confluent pourrait tendre à long terme, avec une série de « règles du jeu » constructives qui organise l’évolution des différents fragments que représente chaque parcelle d’activité.
Batardeaux Planchers refuges Mise hors d’eau des réseaux Ventilation naturelle Remblais Pilotis sur pieux vissés Planchers surélevés
Murs anti-crue Alimentation électrique autonome Lumière naturelle Local inondation Référent inondation
RÉSISTER
Rester étanche jusqu’à une certaine hauteur d’eau malgré l’inondation
CÉDER
Laisser entrer l’eau dans le bâtiment lorsque la lame d’eau devient trop haute
ÉVITER
Mettre hors d’eau les bâtiments jusqu’à une certaine hauteur d’eau grâce à la surélévation Cartographie | Une zone d’activités dans le Grand Paris soumise au risque inondation
Schéma | Une stratégie d’adaptation des bâtiments à la parcelle (Résister - Céder - Eviter)
Schéma | Une intensifiant des dynamiques paysagères pré-existantes
Schéma | Une trame bleue résiliente qui
améliore les capacités de ressuyage du site Plan guide | De la figure au fragment : le Parc du Confluent résilient face à l’inondation
Cartographie | Le Parc du Confluent dans le territoire de Montereau-Fault-Yonne
Stratégies d’interventions | Vers une adaptation graduelle des bâtiments
Str a tégie : une vision globale à l’ échelle du P a rc du C onfluen t Str a tégie c onstruc tiv e (ERC )
47.80 NGF 50.30
NGF R151.80 NGF
R1.15 52.50 NGF
chemin 49.30 NGF
50.30 NGF R 51.80 R1.15 52.50
47.70 NGF
NGF NGF
47.80
50.60 R 51.80 R1.15 52.50 NGF 50.10
NGF
NGF NGF NGF
51.00 NGF NGF
51.40R R 1.15 52.10 NGF
Coupe de principe |Situation en bord de Seine au nord-ouest Coupe de principe | Situation en coeur de zone d’activités au sud-ouest
Cartographie | Evolution de la crue de référence (centennale R1) de la crue à la décrue
Coupe de principe | Situation en bord de darse au nord Coupe de principe | Situation en bord de darse et voie ferrée au sud-est
1 jour 5 jours et demi 6 jours et demi 8 jours 9 jours 9 jours et demi 12 jours
Enjeux : le risque inonda tion (tempor alit é / hauteur d’ eau) Diagnostic : L e C onfluen t dans son territoir e
Résister Céder Eviter
De la figure au fragment
Vers une adaptation graduelle du Parc du Confluent au risque inondation
Accompagner la mutation des entreprises | Transformation de la concession Citröen à l’occasion d’un changement de propiétaire (installation d’une
nouvelle activité)
Profitant de l’investissement qu’elle prévoit pour réaménager le bâtiment Citroën, l’entreprise Chapus souhe anticiper au plus tôt la gestion du risque inondation. Articulation entre ville historique et Parc d’Activités, la parcelle participe à l’effet vitrine de la zone d’activités.
Coupe longitudinale est-ouest | Entre espaces boisés existants et zone d’activité, un nouveau gradient entre espaces artificialisés et espaces naturels
Typologie 1 | Transformation d’une construction et extension d’une activité existante
Typologie 2 | Adaptation d’un îlot mixte existant et mutualisation des espaces extérieurs (stationnement, espaces d’infiltrations)
Typologie 3 | De nouvelles activités adaptées aux risques et en lien avec les différentes infrastructures
Vue depuis la route de Bray | Un lecture du risque à travers les niveaux de soubassement des bâtiments
Façade du CIAMT | Une nouvelle signalétique pour les entreprises et une mémoire du risque retrouvée par la présence des murs anti-crue
Intérieur du Point Confluent | Un espace mutualisé au coeur de la zone d’activités face à la friche boisée existante sanctuarisée
Friche Film Argent | Un nouveau parking en décaissé contribuant au ressuyage du site, associé à un spot multimodal voiture/bus/vélo en coeur de la zone d’activités
Intérieur de l’extension de de l’entreprise Chapus (parcelle Citroën) | Une continuité des activités permis par un nivellement du bâtiment au-dessus de la crue « R1.15 »
1 10 4
3 6
11
2 5
8
12
7
13 9
9 15
16
14
Espace naturel existant Oasis :
espace de compensation zone humide
jardins filtrants Extension résiliente CC niv. centenale + changement climatique
+140cm Espace logistique
Bâtiment existant adapté
(niveau centennale +70cm) Espace
logistique Traverse humide
Traverse humide
Bâtiment existant adapté Bâtiment
existant Espace inondable
Stationnement optimisé
Extension par surélévation
Espace vert sanctuarisé (gestion extensive)
Traverse humide
Bâtiment existant
Bâtiment neuf sur remblais confinement des terres polluées Espace de stockage sur
remblais: déchets dangereux Espace de stockage des déchets inertes Bâtiment de production
sur pilotis Oasis :
espace de compensation zone humide 2
8 2
8
10 10
5
5 1
1 7
7
12
3 3
12
9
9
13
13
11
11 6
6 4
4 Surélévation des espaces de stockage à la côte
actuelle du PPRI - Plancher technique bac acier
Adapter les activités en place | Trois parcelles mixtes
La mutation de ces trois parcelles à vocations mixtes est donc avant tout le résultat d’une dynamique collective où trois entreprises se mettent d’accord
pour améliorer ensemble leur fonctionnement logistique, l’image et la qualité paysagère de leurs parcelles ainsi que leur capacité à s’adapter à l’inondation. Coupe est-ouest | Adaptation minimale de l’existant et mutualisation du coeur d’ilot
Vue depuis la rue de la Grande Haie | Une cohésion architecturale retrouvée par la prise en compte de l’inondation
Extension des espaces abrités inondables(stationnement)
Mutualisation des espaces résiduels entre parcelles pour la création de stationnements dans l’épaisseur des parcelles
Mur de protection anti-crue jusqu’à la côte actuelle du PPRI
Sol technique logistique drainant
Stationnement minute et vrai trottoir praticable pour les piétons
Ajout de sheds: éclairage naturel des locaux et baisse de la facture mais aussi aérer et créer des courants d’air pour faciliter le séchage
Foncier sanctuarisé avec gestion extensive et paturâge itinérant
Surélévation permettant la libération d’espaces en rez-de-chaussée pour l’extension d’espaces d’activité
Signalétique d’entreprise et des niveaux de crue (mémoire du risque)
Hangar ouvert pour stationnement de véhicules professionnels - espace inondable
Strate herbacée en limite parcellaire : îlot de fraicheur et biodiversité Panneaux photovoltaïques : indépendance électrique lors des longs épisodes de crue
11
11 1
1 3
3 2
2
7 7
4
4
9
10
13 9
13
13
8
8
14
14
12
12 5
6
5 6
Prolongement de la promenade Boucle des deux fleuves jusqu’au coeur du Parc du Confluent : reconnexion à la darse
Un nouveau cœur pour la zone du Confluent | Mutation d’une emprise foncière stratégique
Le réaménagement de cette grande parcelle issue de la déconstruction de l’usine XELLA THERMOPIERRE représente un nouveau souffle pour la zone
d’activité mais aussi l’opportunité d’améliorer la situation du site par l’intégration de l’aléa inondation. Coupe nord-sud | Un nouvel adressage sur la rue de la Grande Haie et nouveaux bâtiments transparents hydrauliquement sur les bords de darse Vue du bord de darse | Entre espaces accessibles ouverts sur la darse et espaces logistiques résilients
Traversée végétale sanctuarisée
Nouvelle zone humide et espace de compensation Espace de stockage de matériaux inertes, circulation de véhicules, logistique, etc Espace de stockage hors d’eau pour matériaux sensibles
Sol technique logistique poreux désimperméablisé - pavés enherbés
Espace boisé sanctuarisé ouvert au public et création d’un bassin de compensation localisé (« Oasis»)
Nouveau pôle mutualisé de services (restaurant d’entreprise, crèche, bureaux...)au coeur de la zone d’activités
Nouvelle gare pour la réception et l’envoi de marchandises et matériaux fabriqués ou utlisés sur la ZA
Parking décaissé (parcelle Film Argent) participant à la gestion des eaux des parcelles alentour Pontons et quais pour revalorisation du transport fluvial
Nouveaux bâtiments sur pilotis (transparents hydrauliquement) connectés à la darse, la voie ferée et la route
Locaux d’activités sur remblais (cote centennale + réchauffement climatique)
Pôle multimodal : arrêt de bus, arceaux pour vélos mécaniques, bornes pour vélos électriques
Extension, hangar de stockage et bureaux
Construction sur remblais
Extension
Transformation de l’
existant
Adapatation de l’
existant
Occupation d’une emprise foncièr e en mutation
Murs de protection contre les crues
Murs de protection contre les crues
Mutualisation des espaces interstitiels Surélévation
des planchers
Transformation de l’existant
Surélévation des planchers
Accueillir l’eau dans les espaces les moins sensibles
Bâtiment sur pilotis avec parking en rez-de-chaussée
Surélévation du bâtiment Perspective
vers la darse
Prolongement promenade en bord de darse Reconnexion
aux voies fluviales En bleu, les interventions résilientes
Code couleur sur l’axonométrie :
Les situations similaires La parcelle étudiée (AN-75)
Les situations similaires Les parcelles étudiées (AN-70-71-72)
Parcelle étudiée Légende : Légende : Légende :
En bleu, les interventions résilientes Code couleur sur l’axonométrie :
En bleu, les interventions résilientes Code couleur sur l’axonométrie : 1
3
10 4
11 6
15 16 9 2
12 8
14 13 7
Mur de protection anti-crue jusqu’à la côte actuelle du PPRI
Surélévation des espaces de vente et de stockage à la côte actuelle du PPRI
Parvis visiteurs en pavés enherbés (infiltration légère)
Extension neuve de stockage et bureaux sur rue : structure préfabriquée en bois
Strate herbacée en limite parcellaire : îlot de fraicheur et biodiversité
Ajout de sheds : éclairage naturel des locaux et baisse de la facture électrique
Espace boisé existant reconnecté à la trame verte Prairie extensive et paturâge
Entrée/Sortie véhicules de livraison permettant la suppression de l’aire de retournement Batardeaux amovibles
Strate arbustive
Stationnement planté dans la profondeur de la parcelle - mutualisation de l’aire logistique
Jardin filtrant utilisé en cas de refoulement lors des grosses pluies
Noue plantée : gestion intégrée des EP, infiltration et volume inondable supplémentaire Panneaux photovoltaïques : indépendance électrique lors des longs épisodes de crue Architecture
Architecture Logistique
Paysage
5Construction sur remblai au-dessus de la PHEC R1.15, socle béton de réemploi
Paysage Logistique
Architecture
Paysage Logistique
