Constant voltage mode. Voltage regulation. Constant current mode (not SA ) Output current limit. Hold-up time. Short circuit protection

(1)

Input Specifications Output Specifications

Environmental

Operating temperature: 0°C to 40°C ambient;

Storage temperature: -10°C to 70°C Thermal regulation: ± 0.02% / °C

MTBF: > 100,000 hours at full load and 25°C ambient conditions to MIL 217E

Safety

This product is CE marked following the provisions of the Low Voltage Directive 73/23/EEC and the EMC Directive 89/336/EEC

UL UL1950

CSA CSA22.2-234

ERG-GS IEC950 NEMKO EN60950 MITI

CB report

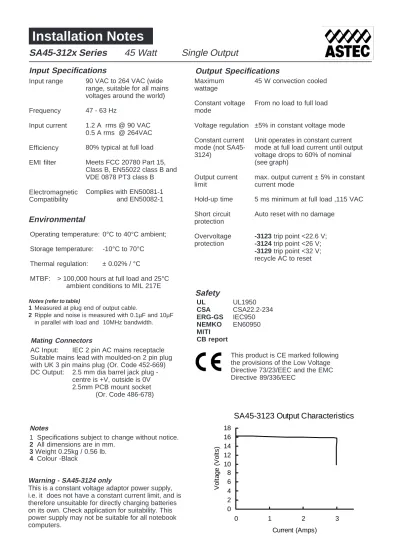

SA45-312x Series 45 Watt Single Output

Installation Notes

Notes (refer to table)

1 Measured at plug end of output cable.

2 Ripple and noise is measured with 0.1µF and 10µF in parallel with load and 10MHz bandwidth.

Mating Connectors

Notes

1 Specifications subject to change without notice.

2 All dimensions are in mm.

3 Weight 0.25kg / 0.56 lb.

4 Colour -Black Input range

Frequency Input current

Efficiency EMI filter

Electromagnetic Compatibility

90 VAC to 264 VAC (wide range, suitable for all mains voltages around the world) 47 - 63 Hz

1.2 A rms @ 90 VAC 0.5 A rms @ 264VAC 80% typical at full load Meets FCC 20780 Part 15, Class B, EN55022 class B and VDE 0878 PT3 class B

Complies with EN50081-1 and EN50082-1

AC Input: IEC 2 pin AC mains receptacle Suitable mains lead with moulded-on 2 pin plug with UK 3 pin mains plug

DC Output: 2.5 mm dia barrel jack plug - centre is +V, outside is 0V 2.5mm PCB mount socket

45 W convection cooled

From no load to full load

±5% in constant voltage mode Unit operates in constant current mode at full load current until output voltage drops to 60% of nominal (see graph)

max. output current ± 5% in constant current mode

5 ms minimum at full load ,115 VAC Auto reset with no damage

-3123 trip point <22.6 V;

-3124 trip point <26 V;

-3129 trip point <32 V;

recycle AC to reset Maximum

wattage

Constant voltage mode

Voltage regulation Constant current mode (not SA45- 3124)

Output current limit

Hold-up time Short circuit protection Overvoltage protection

SA45-3123 Output Characteristics

0 2 4 6 8 10 12 14 16 18

0 1 2 3

Current (Amps)

Voltage (Volts)

Warning - SA45-3124 only

This is a constant voltage adaptor power supply, i.e. it does not have a constant current limit, and is therefore unsuitable for directly charging batteries on its own. Check application for suitability. This power supply may not be suitable for all notebook computers.

(Or. Code 452-669)

(Or. Code 486-678)

(2)

Supplied by

Astec Standard Power Europe

Drawings

Model Output Minimum Maximum Regulation Ripple²

Number Voltage¹ Load Load (P-P)

Output Connector

2.5 mm dia barrel jack plug - centre is +V, outside is 0V

Input Connector

2 pin AC mains receptacle

SA45-3123 16 V 0 A 2.8 A ±5% 160 mV

SA45-3124 18 V 0 A 2.5 A ±5% 180 mV

SA45-3129 24 V 0 A 1.87 A ±5% 240 mV

25.4 106.5

60.0

R350

110 REF.

RS Components UK,

PO Box 99, Corby, Northants. NN17 9RS,United Kingdom Tel +44 (0)1536 201234 Fax +44 (0)1536 405678 Radiospares Composants,

Rue Norman King, 60031 Beauvais Cedex, France Tel +33 (0)344 101515 Fax +33 (0)344 101600 RS Components GmbH,

Hessenring 13b, Postfach 1365, 64546 Mörfelden-Walldorf, Germany Tel +49 (0)6105 401234 Fax +49 (0)6105 401100

Published by ASPE Ref. No. 98236 A 321-9140

321-9156 321-9162

Order Code

(3)

Caractéristiques d’entrée

Plage de tension

Fréquence Courant d’entrée

Rendement Filtre EMI

Compatibilité électromagnétique

90 VAC à 264 VAC

(entrée universelle,compatible avec toutes les tensions d'entrée disponibles dans le monde)

47 - 63 Hz

1.2 A eff @ 90 VAC 0.5 A eff @ 264VAC

80% typique à pleine charge répond à FCC 20780 Part 15, Classe B, EN55022 classe B et VDE 0878 PT3 classe B) répond à EN50081-1 et

EN50082-1

Sécurité

Séries SA45-312x 45 Watt Simple sortie

Caractéristiques de sortie

Notice d’Installation

Connecteurs

Entrée secteur: Réceptacle IEC 2 broches Avec les prises suivantes:-

UK Prise 3 broches

Sortie DC: Prise jack 2,5mm

+V au centre, 0V extérieur embase CI 2,5mm

Notes

1 Les spécifications peûvent être modifiées sans avis.

2 Toutes les dimensions sont en mm.

3 Poids: 0,25 kg.

4 Couleur - Noir

Notes (consulter le tableau) 1 Mesuré en bout de cable.

2 Crête à crête avec une bande passante de 10Mhz et un condensateur de 10µF en parallèle avec un 0,1µF.

Caractéristiques d'environnement

Température de fonctionnement:

0°C à 40°C ambiante, Température de stockage: -10°C à 70°C Stabilité thermique: ± 0.02% / °C MTBF: >100.000 heures à pleine charge et

25°C d’ambiante suivant MIL217E

Ce produit est marqué CE suivant la directive basse tension 73/23/CEE et la directive CEM 89/336/CEE

Attention - SA45-3124

Ceci est une alimentation à tension constante, qui n'a pas de limitation en courant constant, est ne peut pas convenir, seule, à charger des batteries.

Cette alimentation ne convient pas à tous les ordinateurs portables.

Puissance max 45W avec convection naturelle Mode tension constante De 0 à pleine charge

Régulation de tension ±5% en mode tension constante Mode courant constant L'alimentation fonctionne en courant (sauf SA45-3124) constant pour un courant de charge

élevé jusqu'à ce que la tension de sortie chute à 60% (voir courbe) Limitation de courant Courant de sortie max ±5% en mode courant constant

Temps de maintien 5ms à pleine charge et 115VAC d’entrée

Protection surcharge Protection court circuit avec redémarrage automatique

Protection surtension -3123 Déclenchement de <22.6 V;

-3124 Déclenchement de <26 V;

-3129 Déclenchement de <32 V;

débrancher entrée AC pour redémarrage

UL UL1950

CSA CSA22.2-234

CB report

0 2 4 6 8 10 12 14 16 18

0 1 2 3

Courant (Amps)

Tension (Volts)

SA45-3123 Caractéristiques de sortie (Or. Code 452-669)

(Or. Code 486-678)

(4)

Plan Mécanique

Fourni par

Order Modèle Tension Charge Charge Régulation Résiduelle²

Code de Sortie¹ Minimum Maximum (P-P)

Connecteur de sorie

Prise jack 2,5mm

+V au centre, 0V extérieur

Connecteur d'entrée

Prise IEC 2 broches

25.4 106.5

60.0

R350

110 REF.

SA45-3123 16 V 0 A 2.8 A ±5% 160 mV

SA45-3124 18 V 0 A 2.5 A ±5% 180 mV

SA45-3129 24 V 0 A 1.87 A ±5% 240 mV

Publié par ASPE Ref. No. 98236 A 321-9140

321-9156 321-9162

(5)

SA45-312x Serie 45 Watt Einfach Ausgang

Eingangs Spezifikationen Ausgangs Spezifikationen

Sicherheit Umgebungsbedingungen

Betriebstemperatur: 0° bis 40°C

Umgebungstemperatur Lagertemperatur: -10° bis 70°C

Temperaturregulierung: ± .02% pro °C MTBF: > 100,000 Std bei Vollast und 25°C

Umgebungstemperatur @ MIL217E

Bedienungs Anleitung

Hinweise zur Produkttabelle

1 Gemessen am Ende des Ausgangskabels.

2 Ripple: Spitze-Spitze mit 10 MHz Bandbreite und 10 µF parallel mit einem 0.1 µF Kondensator.

Hinweise

1 Spezifikationsänderung ohne Ankündigug vorbehalten.

2 Alle Maße in mm.

3 Gewicht: 0.25kg.

4 Farbe: schwarz

90 VAC bis 264 VAC (für weltweiten Einsatz geeignet) 47 - 63 Hz

1.2 A RMS @ 90 VAC 0.5 A RMS @ 264VAC 80% typisch bei Vollast Entspricht FCC20780 Part 15, Klasse B, EN55022 Klasse B und VDE 0878 PT3 Klasse B Entspricht EN50081-1

und EN50082-1

Dieses Produkt trägt das CE Marke entsprechend der Bestimmung der Low Voltage Directive 73/23/EEC und der EMC Directive 89/336/EEC Eingangsbereich

Frequenz Eingangsstrom

Wirkungsgrad EMI Filter

EMC

Zugehörige Stecker

AC Eingang: 2 Pin IEC Netzbuchse

Passende vergossene Kabel mit IEC Fassung und u.a. Stecker:-

UK 3 Stifte-Netzstecker

DC Ausgang: 2.5 mm Hohlstecker -

Innenleiter = +V, Außenleiter = 0V 2.5mm PCB Montagebuchse

Warnung - nur SA45-3124

Hierbei handelt es sich um ein Konstant- spannungsnetzteil, es hat keine fixierte Strombegrenzung. Es ist nicht geeignet als selbständiger Batterielader und dürfte nicht geeignet sein für alle Notebook Computer.

SA45-3123 Output Characteristics

0 2 4 6 8 10 12 14 16 18

0 1 2 3

Current (Amps)

Voltage (Volts)

Maximale Leistung 45 W Konvektionkühlung Konstant-Spannungs- von Nullast bis Vollast.

Betrieb

Spannungs-Regelung ±5% im Konstant-Spannungs-Betrieb Konstant-Strom- Netzteil arbeitet im Konstant-Strom- Betrieb Betrieb bis die Ausgangsspannung (außer SA45-3124) auf 60% fällt (Siehe Grafik) Ausgangsstromgrenze: max. Ausgangsstron ± 5% im

Konstant-Strom-Betrieb

Haltezeit minimal 5 ms bei Vollast und 115VAC Ausgangsstrom Automatischer Neustart, keine

begrenzung Beschädigung

Überspannungsschutz -3123 Schwelle bei <22.6V;

-3124 Schwelle bei <26V;

-3129 Schwelle bei <32V;

wiedereinschalten zum Neustart

UL UL1950

CSA CSA22.2-234

CB report (Or. Code 452-669)

(Or. Code 486-678)

(6)

Order Model Ausgang Minimum Maximum Reg- Welligkeit²

Code Nummer Spg.¹ Last Last lung S/S

Geliefert von

Zeichnungen

Ausgangsstecker

2.5 mm Hohlstecker -

Innenleiter = +V, Außenleiter = 0V

Eingangsstecker

2 Pin Netzbuchse

25.4 106.5

60.0

R350

110 REF.

SA45-3123 16 V 0 A 2.8 A ±5% 160 mV

SA45-3124 18 V 0 A 2.5 A ±5% 180 mV

SA45-3129 24 V 0 A 1.87 A ±5% 240 mV

Veröffentlicht von ASPE Ref. No. 98236 A 321-9140

321-9156 321-9162
