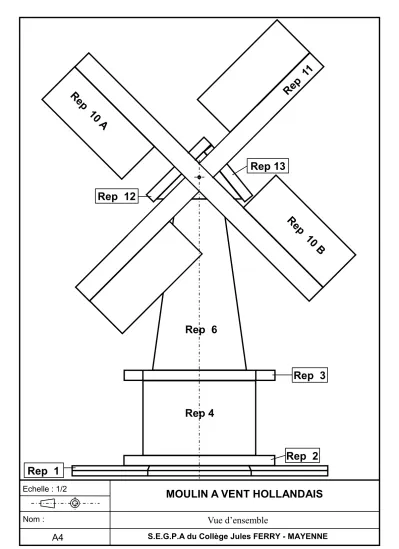

Echelle : 1/2 Nom :
MOULIN REPERE 1
MOULIN A VENT HOLLANDAIS Vue d’ensemble
A4 S.E.G.P.A du Collège Jules FERRY - MAYENNE
Rep 6
Rep 3 Rep 4
Rep 2 Rep 1
Rep 13 Rep 12
Rep 1 1
Rep 10 B Rep 10
A
Échelle :
DESSIN FA4 AVEC CARTOUCHE PRESENTATION D’UN DESSIN TECHNIQUE 2
Nom du dessin, ex : Moulin à vent Hollandais A4
Les éléments indispensables sont :
LE CADRE : qui délimite la zone d’exécution du dessin.
Il laisse une marge de 10 mm autour du format.
LE CARTOUCHE : situé en bas du format reçoit les inscriptions nécessaires à l’identification du document.
On y trouve :
- Le nom du dessin, ici, Moulin à vent Hollandais.
- Le nom de l’entreprise, ici, S.E.G.P.A du collège...
- L’échelle de réduction ou d’agrandissement.
- Le symbole de projection (ici, symbole européen).
- Le nom du dessinateur.
- Le symbole du format (ici, format A4 : 29,7 x 21 cm).
(format : portrait) 1/1 PRESENTATION D’UN DESSIN TECHNIQUE
EN FORMAT A4
Nom : Date :
LA MARGE
Échelle :
Nb Désignation Matière Renseignements
A4 S.E.G.P.A du Collège Jules FERRY - MAYENNE Nom :
Rep
LA NOMENCLATURE Elle est rédigée de bas en haut.
La matière
1 1 Plateau octogonal Contreplaqué Ep : 12 mm
Renseignements
Renseignements La désignation
Le nombre : Nb
Rep
Le repère : Rep
Nb Désignation Matière
MOULIN REPERE 1
1 1 Plateau octogonal Contreplaqué Ep : 12 mm
Echelle : 1/2 Nom :
Rep Nb Désignation Matière Renseignements
MOULIN A VENT HOLLANDAIS A4 S.E.G.P.A du Collège Jules FERRY - MAYENNE
Rep 1
270
270
6 x 45°
12
Cotes en mm.
Echelle : 1/2 Nom :
Rep Nb Désignation Matière Renseignements
MOULIN REPERES 2 & 3
MOULIN A VENT HOLLANDAIS A4
2 1 Plateau carré RDC Contreplaqué
3 1 Plateau carré étage 1 //
Ep 12 mm
//
S.E.G.P.A du Collège Jules FERRY - MAYENNE 160
Rep 2
20 x 45°
50 3
21.5
160
Rep 3
20 x 45°
3 35
Nota : Tous les trous seront fraisés.
Cotes en mm.
Echelle : 1
Nom :
Rep Nb Désignation Matière Renseignements
MOULIN REPERES 4 & 5
MOULIN A VENT HOLLANDAIS
A4
4 2 Côté avant & arrière Contreplaqué
5 2 Côté droit & gauche //
Ep : 12 mm
S.E.G.P.A du Collège Jules FERRY - MAYENNE Nota : Tous les trous seront fraisés.
Cotes en mm.
12
Rep 4
6
3
120
80
Rep 5
80
105 Cotes en mm.
10 A
Echelle : 1/2 Nom :
Rep Nb Désignation Matière Renseignements
MOULIN REPERES 6 & 7
MOULIN A VENT HOLLANDAIS A4
6 2 Étage pyramidal avant & arrière Contreplaqué 7 2 Étage pyramidal droit & gauche //
Ep : 12 mm //
S.E.G.P.A du Collège Jules FERRY - MAYENNE Nota : Tous les trous seront fraisés. Cotes en mm.
20
Rep 6 6
20
100 50
20 20 3
Hauteur : 180
Rep 7
90 50
20
20 20
20 3
6 Hauteur : 180
120
Rep 10 A
Éch : 1 50
2 Aile Sapin Lambris : Ep : 8 mm
Echelle : 1 Nom :
Rep Nb Désignation Matière Renseignements
MOULIN REPERES 8 & 13
MOULIN A VENT HOLLANDAIS A4
8 2 Pignon avant & arrière Contreplaqué
13 1 Toiture droite //
Ep : 12 mm //
S.E.G.P.A du Collège Jules FERRY - MAYENNE
50
42
23
45
90 4
3
65 70
6
Rep 8
Cotes en mm.
105 80Rep 13
Cotes en mm.
10 B Echelle : 1 Nom :
Rep Nb Désignation Matière Renseignements
MOULIN REPERES 10 & 12
MOULIN A VENT HOLLANDAIS A4
2 Aile Sapin
12 1 Toiture gauche Contreplaqué
Lambris : Ep : 8 mm Ep : 12 mm
S.E.G.P.A du Collège Jules FERRY - MAYENNE 62
Nota : Tous les trous seront fraisés.
Cotes en mm.
120
Rep 10 B 50
Cotes en mm.
105
