Ce qu’il faut faire :

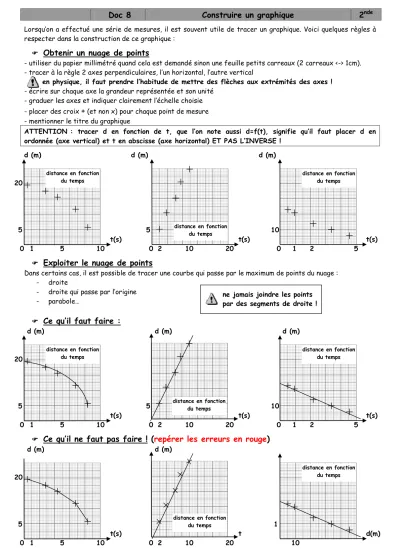

Doc 8 Construire un graphique 2

^nde

Lorsqu’on a effectué une série de mesures, il est souvent utile de tracer un graphique. Voici quelques règles à respecter dans la construction de ce graphique :

Obtenir un nuage de points

- utiliser du papier millimétré quand cela est demandé sinon une feuille petits carreaux (2 carreaux <-> 1cm).

- tracer à la règle 2 axes perpendiculaires, l’un horizontal, l’autre vertical

en physique, il faut prendre l’habitude de mettre des flèches aux extrémités des axes ! - écrire sur chaque axe la grandeur représentée et son unité

- graduer les axes et indiquer clairement l’échelle choisie - placer des croix

+

(et non x) pour chaque point de mesure - mentionner le titre du graphique

ATTENTION : tracer d en fonction de t, que l’on note aussi d=f(t), signifie qu’il faut placer d en ordonnée (axe vertical) et t en abscisse (axe horizontal) ET PAS L’INVERSE !

d (m) d (m) d (m)

20

5 5 10

t(s) t(s) t(s)

0 1 5 10 0 2 10 20 0 1 2 5

Exploiter le nuage de points

Dans certains cas, il est possible de tracer une courbe qui passe par le maximum de points du nuage : - droite

- droite qui passe par l’origine - parabole…

Ce qu’il faut faire :

d (m) d (m) d (m)

20

5 5 10

t(s) t(s) t(s)

0 1 5 10 0 2 10 20 0 1 2 5

Ce qu’il ne faut pas faire ! (repérer les erreurs en rouge)

d (m) d (m)

20

5 1

t(s) t d(m)

0 1 5 10 0 2 10 20 10 distance en fonction

du temps

distance en fonction du temps

distance en fonction du temps distance en fonction

du temps

distance en fonction du temps

distance en fonction du temps

distance en fonction du temps

distance en fonction du temps

http://lefevre.pc.free.fr

ne jamais joindre les points par des segments de droite !
