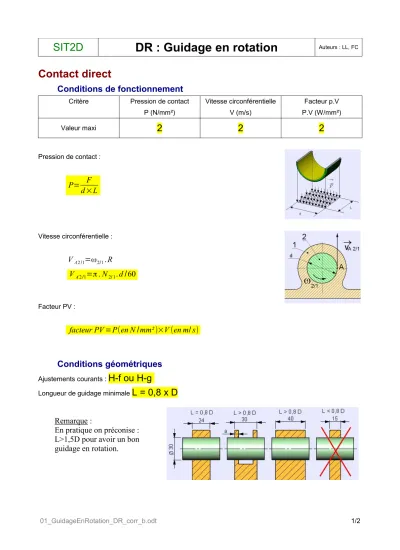

SIT2D DR : Guidage en rotation Auteurs : LL, FC
Contact direct
Conditions de fonctionnement
Critère Pression de contact P (N/mm²)
Vitesse circonférentielle V (m/s)
Facteur p.V P.V (W/mm²)
Valeur maxi
2 2 2
Pression de contact :
P= F d × L
Vitesse circonférentielle :
V
A2/1=ω
2/1. R
Facteur PV :
facteur PV =P (en N /mm² )×V (en m/ s)
Conditions géométriques
Ajustements courants :
H-f ou H-g
Longueur de guidage minimale
L = 0,8 x D
01_GuidageEnRotation_DR_corr_b.odt 1/2
Remarque :
En pratique on préconise : L>1,5D pour avoir un bon guidage en rotation.
V
A2/1=π . N
2/1. d / 60
SIT2D DR : Guidage en rotation Auteurs : LL, FC
Interposition de coussinets
Démarche analogue au palier lisse avec des valeurs de conditions de fonctionnement différentes.
Interposition de roulements
Règles de fixation radiale des roulements
Le but est d'éviter le phénomène de
Laminage
Voir animations de la base de données « guidages en rotations ».
Que faut-il faire pour éviter le problème de laminage ?
Il faut serrer la bague qui tourne par rapport à la charge.
Règles de fixation axiale des roulements non démontables
Les arrêts axiaux sont nécessaires pour maintenir l'arbre dans sa position axiale par rapport au moyeu.
Quatres configurations sont possibles (à compléter après avoir fait le TD).
01_GuidageEnRotation_DR_corr_b.odt 2/2
Montage en « O » :
Facile à faire avec un serrage sur le moyeu et un arbre glissant.
Dans le cas contraire, un montage en coquilles convient bien.
Montage en « X » :
Facile à faire avec un serrage sur l'arbre et un moyeu glissant.
Montage en « rotule - annulaire » avec arrêt du 2ieme roulement sur l'extérieur :
Pour les montages à bagues serrées sur l'extérieur uniquement
Montage en « rotule - annulaire » avec arrêt du 2ieme roulement sur l'intérieur :
Pour les montages à bagues serrées sur l'intérieur uniquement
