SIGMA 5 motorisation pour portail à battantsGestion d'un portail motorisé et d'un interphone

SIGMA 5 motorisation pour portail à battants

Gestion d'un portail motorisé et d'un interphone

Cahier des charges :

- Le vantail gauche s'ouvre en premier

- Le portail étant lourd ,régler la force au max - Fermeture automatique

- Retard en fermeture de 3s -2 moteurs sont utilisés

- un jeu de photocellules est installé - l'entrée de stop est validée

Répondre aux questions suivantes :

- Quelle longueur max de portail peut être utilisé avec cet automatisme ? -Quel est la masse maximale du portail supporté par cet automatisme ? - Quelle est la tension d'alimentation des moteurs ?

- Quelle est la puissance max supportée par chaque moteur ?

- Quel est l'ampérage du disjoncteur à placer en amont du montage ?

-Quelle est la tension et l'intensité max que peut fournir la platine de commande aux accessoires optionnels ( photocellules, serrure à clé,,,) ?

Quelles sections de câbles faut-il : pour les moteurs ?

pour le gyrophare ? pour les photocellules ?

Quelle section de câble faut-il choisir pour l'interphone , sachant que le combiné est à 35 m de la platine de rue ( I<700mA) ?

Quelle est la fréquence radio utilisée pour la télécommande et de module récepteur ? Calculer la longueur d'onde λ en m puis en cm ( λ = C / f ) C=3.10

C vitesse de la lumière ou célérité et f fréquence du signal en Hz

Sachant que la longueur de l'antenne est de 17,3cm environ , vérifier que cette longueur de antenne L est accordée avec la longueur d'onde λ ( L = λ / k ou L = k. λ)

(k est un nombre entier )

Télécommande

Module récepteur radio

8 m/s

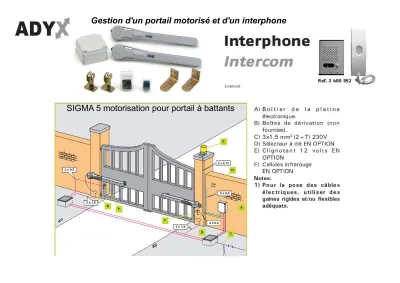

Schéma de câblage à réaliser pour gérer un portail + photocellules + interphone

Clignotant

SW1

1 :

2 :

3 :

4 :

5 :

6 :

7 :

8 :

photocellules

Interphone filaire
