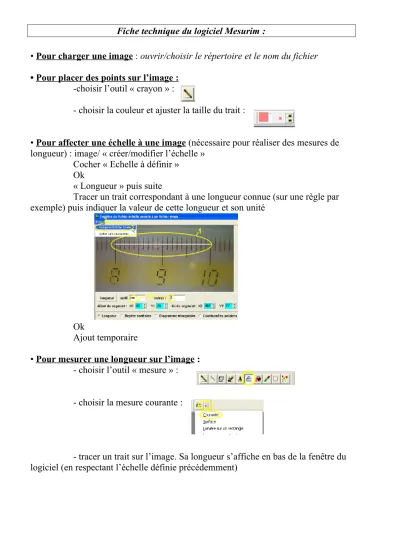

Fiche technique du logiciel Mesurim :
• Pour charger une image : ouvrir/choisir le répertoire et le nom du fichier
• Pour placer des points sur l’image : -choisir l’outil « crayon » :
- choisir la couleur et ajuster la taille du trait :
• Pour affecter une échelle à une image (nécessaire pour réaliser des mesures de longueur) : image/ « créer/modifier l’échelle »
Cocher « Echelle à définir » Ok
« Longueur » puis suite
Tracer un trait correspondant à une longueur connue (sur une règle par exemple) puis indiquer la valeur de cette longueur et son unité
Ok
Ajout temporaire
• Pour mesurer une longueur sur l’image : - choisir l’outil « mesure » :
- choisir la mesure courante :
- tracer un trait sur l’image. Sa longueur s’affiche en bas de la fenêtre du logiciel (en respectant l’échelle définie précédemment)
• Pour réaliser une mesure d’angle : - choisir la mesure d’angle :
- tracer les 2 vecteurs. Attention, l’angle est mesuré dans le sens trigonométrique. La valeur de l’angle est indiquée en bas à droite de la fenêtre.
Position des points permettant de mesurer un crâne
Principaux points de référence :
Les mesures d’un crâne :
