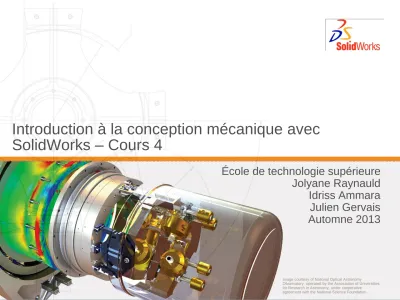

Introduction à la conception mécanique avec SolidWorks – Cours 4

(1)

Image courtesy of National Optical Astronomy Observatory, operated by the Association of Universities for Research in Astronomy, under cooperative agreement with the National Science Foundation.

Introduction à la conception mécanique avec SolidWorks – Cours 4

École de technologie supérieure Jolyane Raynauld Idriss Ammara Julien Gervais Automne 2013

(2)

Table des matières

 Retour sur le dernier cours

 Configurations

 Vue éclatée

 Contraintes d’assemblage avancées

 Photoview 360

 Toolbox

 Affichage

– Méthode de travail

(3)

3

Méthode de travail

 Travailler dans un seul répertoire pour un projet

 Nom de fichier d’une pièce : 4 lettres code étudiant-000x.sldprt Exemple: AMMI-0001.sldprt

 Nom de fichier d’assemblage : 4 lettres code étudiant-500x.sldasm Exemple: AMMI-5001.sldasm

 Nom de fichier mise en plan : nom_du_fichier (modèle ou plan).slddrw Exemple: AMMI-0001.slddrw

 Conserver des copies de secours pour chaque fichier préférablement sur un autre support.

 Planifier les étapes de réalisation d’une pièce avant d’entreprendre sa modélisation

 Planifier en avance les assemblages et les compatibilités géométriques.

 Contraindre pleinement toutes les esquisses!

(4)

Table des matières

 Configurations

 Vue éclatée

 Photoview 360

 Toolbox

 Affichage

(5)

5

Configurations d’une pièce

 Lorsque plusieurs pièces semblables existent, elles peuvent être regroupées sous un seul fichier pièce en faisant usage des configurations (arbre de configuration)

(6)

Table des matières

 Configurations

 Vue éclatée

 Photoview 360

 Toolbox

 Affichage

– Création

– Mise en plan

(7)

7

Création de vue éclatée

 Dans un assemblage, cliquez sur vue éclatée

 Sélectionner un à un (ou en groupe) les pièces de l’assemble et déplacez-les à l’aide du système de coordonnées.

 Tracez des lignes d’éclatement

(8)

Mise en plan d’une vue éclatée

 Créer une mise en plan à partir de l’assemblage

 Effacer toutes les vues et créer une vue de mise en plan avec la vue éclatée sauvegardée dans le fichier d’assemblage.

 Gérer l’échelle avec les propriétés de la feuille

 Insérer des bulles et les aligner

 Insérer une table de nomenclature

(9)

9

Table des matières

 Configurations

 Vue éclatée

 Photoview 360

 Toolbox

 Affichage

– Contraintes mécaniques

(10)

Contraintes d’assemblages avancée

 Permet de simuler des relations mécaniques complexes :

(11)

11

Table des matières

 Configurations

 Vue éclatée

 Photoview 360

 Toolbox

 Affichage

– Exemple

(12)

Photoview 360

 Permet de créer des rendus photoréaliste

 Compléments: Activer Photoview 360

– Éditer l’apparance – Éditer la scène – Options

– Fenêtre d’aperçu – Rendu final (JPG)

(13)

13

Table des matières

 Configurations

 Vue éclatée

 Photoview 360

 Toolbox

 Affichage

– Introduction – Navigateur

– Positionnement – Propriétés

– Normes/Bibliothèque

(14)

Qu'est-ce que Toolbox?

 Bibliothèque de pièces standard prêtes à l'emploi comprenant des boulons, des vis, des rondelles, des rondelles freins, etc.

 Toolbox élimine la nécessité de modéliser la plupart des attaches et autres pièces standard.

 Positionnement facile par glisser-déposer.

(15)

15

Navigateur Toolbox

 Explorateur contenant des

bibliothèques de composants prêts à l'emploi.

 Cliquer sur pour accéder à Toolbox Browser.

 Contient des bibliothèques de pièces prêtes à l'emploi.

(16)

Positionnement facile par glisser-déposer

 Faire glisser depuis Toolbox Browser.

 La pièce est alors attirée vers l'assemblage.

(17)

17

Contraintes d'assemblage définies au moment du positionnement

 Lorsque la pièce Toolbox est attirée vers l’assemblage, la relation de contrainte entre cette pièce et l'autre pièce est établie.

 Lors de l'insertion de rondelles, les positionner en

premier. Les autres éléments de fixation, tels que les vis et les écrous, sont alors contraints par rapport aux

rondelles.

(18)

Eléments de fixation standard adaptés à des perçages standard

 Les éléments de fixation placés sur des perçages créés à l'aide de l'Assistance pour le perçage sont de

dimensions adéquates.

 Les pièces de tailles standard aident à réaliser des conceptions réalistes.

(19)

19

Spécification des propriétés de la pièce Toolbox

 Les propriétés d'une pièce peuvent être modifiées en vue de l'adapter à la conception.

– Les propriétés d'une pièce sont

spécifiées lors de son positionnement.

– Les propriétés peuvent aussi être modifiées après le positionnement de la pièce.

(20)

Affichage du filetage

 Simplifié — Représente la pièce avec peu de détails. Affichage le plus courant.

 Représentation — Montre quelques détails de la pièce.

 Schématique — Affichage très

(21)

21

Normes prises en charge

 Toolbox prend en charge les normes internationales suivantes:

Bibliothèques fournies par les principaux fabricants

 Toolbox comprend des bibliothèques de pièces standard fournies par des fabricants de premier plan comme:

ANSI BSI CISC

DIN ISO JIS

PEM® Torrington® Truarc®

SKF® Unistrut®

(22)

Table des matières

 Configurations

 Vue éclatée

 Photoview 360

 Toolbox

 Affichage

– Création et modifications de vues

– Affichage du filetage

(23)

23

Création et modification de vues

 La barre d’espacement donne accès à la barre d’outils de vues

 Créer une nouvelle vue

 Modifier une vue existante

 Restaurer les vues standards
