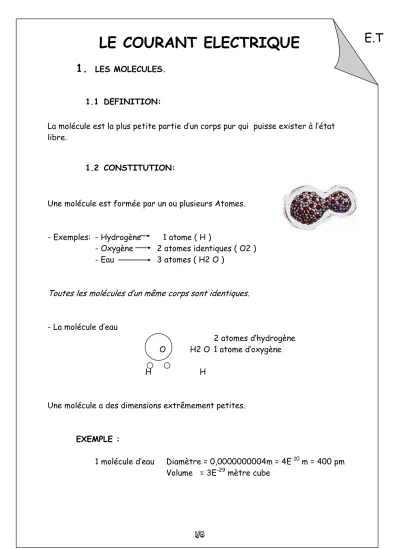

LE COURANT ELECTRIQUE E.T
1.
LES MOLECULES.1.1 DEFINITION:
La molécule est la plus petite partie d’un corps pur qui puisse exister à l’état libre.
1.2 CONSTITUTION:
Une molécule est formée par un ou plusieurs Atomes.
- Exemples: - Hydrogène 1 atome ( H )
- Oxygène 2 atomes identiques ( O2 ) - Eau 3 atomes ( H2 O )
Toutes les molécules d’un même corps sont identiques.
- La molécule d’eau
2 atomes d’hydrogène O H2 O 1 atome d’oxygène H H
Une molécule a des dimensions extrêmement petites.
EXEMPLE :
1 molécule d’eau Diamètre = 0,0000000004m = 4E-10 m = 400 pm Volume = 3E-29 mètre cube
2.
LES ATOMESE.T
2.1 DEFINITION.
L’atome est la plus petite partie d’un élément qui puisse entrer dans la formation d’une molécule.
2.2 CONSTITUTION.
Un atome est formé d’un noyau et d’électrons tournant autour (à la vitesse de 2000 km/s ).
Exemple: atome d’hydrogène
vide absolu H noyau
Electron
Le NOYAU
- Le noyau représente pratiquement toute la masse de l’atome et est constitué de:
particules neutres ou Neutrons
particules positives ou Protons
EXEMPLE:
Un noyau d’un atome d’Hélium
2 Protons
2 Neutrons LES ELECTRONS
- ont une masse négligeable devant celle du noyau.
- tournent autour du noyau et délimitent le volume occupé par l’atome.
E.T
2.3 CHARGES ELECTRIQUES:
La plus petite charge qui puisse exister est celle d’un électron, elle est négative et notée ( -e ).
Un proton possède une charge Positive notée ( +e ).
Les deux charges sont égales en valeur absolue, dans son état normal un atome possède un nombre égale de protons et l’électrons.
Donc dans son état normal un atome est électriquement neutre.
2.4 ISOLANTS ET CONDUCTEURS.
- Isolants:
Les électron d’un atome d’isolant ne peuvent pas ou difficilement passer d’un atome à l’autre ce sont des électrons liés.
- Conducteurs:
Dans les conducteurs métalliques il existe au moins un électron qui peut circuler librement à l’intérieur du conducteur ce sont des électrons libres.
Les électrons sont répartis par couche autour du noyau, le nombre d’électrons
Sur la dernière couche indique la nature de l’atome :
- 1,2 ou 3 électrons sur la dernière couche ce sont les métaux Conducteurs.
- 5, 6,7 ou 8 électrons sur la dernière couche ce sont les métalloïdes Isolants.
- 4 électrons sur la dernière couche ce sont les Semi-Conducteurs.
3.
LE COURANT ELECTRIQUE.E.T
3.1 DEFINITION:
L’électron libre à cause de sa grande mobilité est l’agent du courant électrique suffit de:
- l’arracher de l’atome
- le canaliser dans un matériau conducteur on utilise un Générateur de courant électrique
3.2 EXEMPLES
E.T
3.3 SENS DU COURANT.
- + Le courant se mesure à l’aide d’un AMPEREMETRE
-e -e
A
- Les électrons en trop à la borne ( - ) vont circuler par l’intermédiaire des conducteurs vers la borne ( +).
- Le générateur agit comme une pompe à électrons et remet les électrons qui lui arrivent à la borne ( + ) en circulation par la borne ( - ).
3.4 SENS CONVENTIONNEL:
On adopte comme sens Conventionnel de circulation du courant électrique en dehors d’un générateur:
celui du ( + ) vers le ( -).
3.5 VITESSE DU COURANT
La vitesse de déplacement des électrons est extrêmement faible: environs 0,3 mm par seconde soit à peine 30 m par jour, mais il ne faut pas confondre cette vitesse avec ce que l’on appelle communément « vitesse de l’électricité » qui est de 300.000 km par seconde ( vitesse de la lumière ).
G
E.T
4.
MESURE DE L’INTENSITELa mesure de l’intensité s’effectue à l’aide d’un ampèremètre branché en SERIE dans le montage et se nomme I.
A I
5.
ESSENTIELLe courant se déplace du plus vers le moins à l’extérieur du générateur.
Il est constitué d’électrons qui circulent d’un atome à l’autre.
Un ampèremètre se branche en série, la grandeur mesurée s’écrit I
