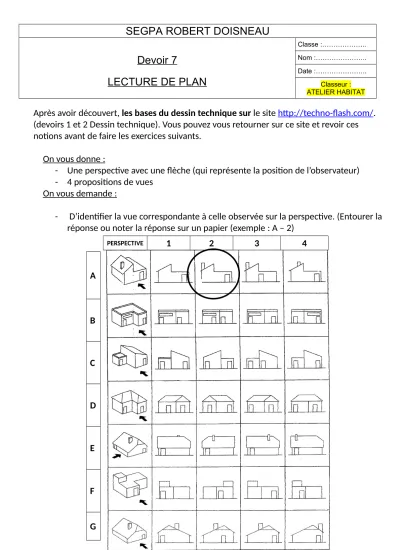

SEGPA ROBERT DOISNEAU Devoir 7
LECTURE DE PLAN
Classe :………..
Nom :………..
Date :………..
Classeur : ATELIER HABITAT
Après avoir découvert, les bases du dessin technique sur le site http://techno-flash.com/.
(devoirs 1 et 2 Dessin technique). Vous pouvez vous retourner sur ce site et revoir ces notions avant de faire les exercices suivants.
On vous donne :
- Une perspective avec une flèche (qui représente la position de l’observateur) - 4 propositions de vues
On vous demande :
- D’identifier la vue correspondante à celle observée sur la perspective. (Entourer la réponse ou noter la réponse sur un papier (exemple : A – 2)
Page 1 sur 1
PERSPECTIVE 1 2 3 4
A
B
C
D
E
F
G
