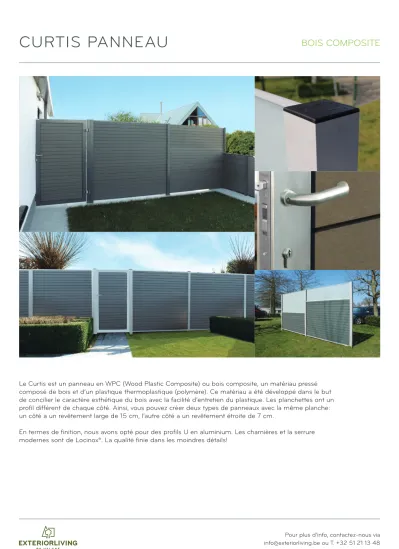

CURTIS PANNEAU BOIS COMPOSITE
Le Curtis est un panneau en WPC (Wood Plastic Composite) ou bois composite, un matériau pressé composé de bois et d’un plastique thermoplastique (polymère). Ce matériau a été développé dans le but de concilier le caractère esthétique du bois avec la facilité d’entretien du plastique. Les planchettes ont un profil différent de chaque côté. Ainsi, vous pouvez créer deux types de panneaux avec la même planche:
un côté a un revêtement large de 15 cm, l’autre côté a un revêtement étroite de 7 cm.
En termes de finition, nous avons opté pour des profils U en aluminium. Les charnières et la serrure
modernes sont de Locinox®. La qualité finie dans les moindres détails!
Les planchettes
brossées ont une surface avec une structure non brillante. Cela crée un caractère luxueux, naturel et chaleureux.
profil unique et solide de 28 x 150 mm
SPÉCIFICATIONS TECHNIQUES
gris foncé brossé
Certification FSC
AVANTAGES
- Facilité d’entretien
- Même durabilité que plastique
- Convient pour les applications extérieures - Résistant aux insectes
- 100% recyclable - 100% résistant à l’eau - Facile à installer
CONSEIL:
Ce profil peut également être utilisé comme renfort supplémentaire lorsque vos écrans sont dans un endroit où ils doivent supporter beaucoup de soleil ou du vent. Utilisez 1 à 2 profils de renfort supplémentaires par écran.
CURTIS PANNEAU BOIS COMPOSITE
2 EN 1...
Les planchettes ont un profil différent à chaque côté. Ainsi, vous pouvez créer deux types de panneaux avec le même panneau: un côté fournit un large revêtement visuel de 15 cm de plus, de l’autre côté fait un revêtement étroite de 7 cm.
PLANCHES LARGES DE 15 CM
Panneau plein Panneau + vitre opaque de Panneau plein
45 cm
Panneau + vitre de 90 cm
Portail plein
Panneau plein Panneau + vitre opaque de Panneau plein
45 cm
Panneau + vitre de 90 cm
Portail plein PLANCHES ÉTROITES DE 7 CM
PORTAILS PANNEAUX
- Panneau fermé
- Tenon et mortaise 28 x 150 mm - Finition haut et bas avec profil U en
RAL 9004 ou RAL 9006 - Avec ou sans vitre - Resistant aux intempéries - Bois composite
- Attaches en inox 40 x 40 x 15 mm en bas - Pas prémonté
CONSEIL
- Montage avec système poteau 30 mm
CURTIS PANNEAU BOIS COMPOSITE
L X H REF. RAL 9006
aluminium REF. RAL 9004 noir Panneau
182 x 182 cm 108793 108794 182 x 92 cm 108787 108788 Panneau + vitre opaque 45 cm
182 x 182 cm 108796 108797 Panneau + vitre claire 90 cm
182 x 182 cm 108798 108799 Tube de renforcement supplémentaire
182 cm 109208
Planche - tenon & mortaise
182 x 15 cm 108801
Planche avec éclairage led
182 x 15 cm 108789
B X H REF. RAL 9006
aluminium REF. RAL 9004 noir Portail
100 x 180 cm 108790 108790 100 x 120 cm 108790 108790
179 cm
min. 185 cm min. 185 cm
POTEAUX
CONSEIL: Une certaine prudence lors du montage est recommandée, ce matériau est fragile lors du montage, mais une fois installé il est très robuste. Utilisez des gants lors du montage des écrans pour éviter les taches.
au niveau
planches bois composite profil en alu
POSE BOIS COMPOSITE
1. Installez une chapeau de recouvrement et placer les poteaux en aluminium système 30 à 179 cm de distance.
3. Visser les attaches sur les deux poteaux et assurez-vous qu’il est monté parfaitement droit.
2. Placez les poteaux à au moins 185 cm du sol (plus est aussi possible). Placez les cornières à au moins 181 cm du haut du poteau.*
4. Montez le profil en aluminium sur les supports et appliquez un
peu de silicone dans le profil. 5. Installez les planches entre les poteaux. Ici vous avez le choix de monter les planches larges ou les planches étroites sur le côté avant.
PANNEAU PLEIN
profil en alu
PANNEAU AVEC VITRE OPAQUE DE 45 CM
9 planches bois-composite*
caoutchouc
Vos panneaux sont dans un endroit où ils doivent supporter beaucoup de soleil ou du vent ? Utilisez 1 à 2 profils de renfort supplémentaires par panneau.
* Pour un panneau demi de 90 cm, placez les poteaux à au moins 94,5 cm du sol et les cornières à au moins 90,5 cm du haut du poteau.
** Lorsque vous choisissez un panneau avec un vitre clair de 90 cm, vous recevez 2 caoutchoucs de 110 cm.
Ceux-ci ne doivent pas être couper en 2 morceaux.
NOTRE RECOMMANDATION
POSE BOIS COMPOSITE
CONSEIL: Une certaine prudence lors du montage est recommandée, ce matériau est fragile lors du montage, mais une fois installé il est très robuste. Utilisez des gants lors du montage des écrans pour éviter les taches.
6. Lorsque vous choisissez un plein écran, installez toutes les planches entre les 2 poteaux. Appliquez un peu de silicone dans le profil et montez-le sur la planche supérieure sans tenon.
7. Installez les chapeaux de recouvrement.
6. Lorsque vous choisissez un panneau avec vitre opaque de 45
cm, faites glissez 9 planches entre les poteaux. 7. Coupez le caoutchouc de 110 cm en 2 parties de 55 cm et poussez le dans le poteau. Il faut bien savonner l’intérieur du caoutchouc.**
PANNEAU AVEC VITRE CLAIR DE 90 CM
Lorsque vous placez un panneau avec vitre clair de 90 cm, suivez les instructions de l’écran de 45 cm de verre, mais en utilisant 6 planches au lieu de 9 planches.
POSE BOIS COMPOSITE
CONSEIL: Une certaine prudence lors du montage est recommandée, ce matériau est fragile lors du montage, mais une fois installé il est très robuste. Utilisez des gants lors du montage des écrans pour éviter les taches.
profil en alu large
profil en alu étroite
10. Faites glisser le verre uniformément avec 2 personnes dans le caoutchouc. Après, montez le profil supérieur également avec un peu de silicone sur le verre.
11. Coupez le caoutchouc en excès (5 cm) et installez les chapeaux de recouvrement.
9. Appliquez un peu de la silicone dans le profil large et montez-le sur la planche supérieure sans tenon.
8. Appliquez un peu de la silicone dans le profil large et montez-le sur la planche supérieure sans tenon.
30 mm
POSE BOIS COMPOSITE
COINS, PORTAILS ET POTEAUX DE DÉPARTS
Si vous souhaitez intégrer un coin, une portail ou un poteau de départ dans votre clôture, suivez le système ci-dessous.
SYSTÈME
Le système de poteaux en aluminium comprend un poteau intermédiaire, un poteau pour portail et deux profils U. Les écrans de jardin sont placés dans une rangée entre les poteaux intermédiaires. Le premier et dernier poteau est terminé avec un profil en U pour un résultat final magnifique. Si vous souhaitez intégrer un portail de jardin, vous devez utiliser un poteau renforcé pour portail. Le poteau pour portail est renforcé pour absorber la plus grande charge d’un portail de jardin. Pour créer un coin, vous utilisez également le poteau pour portail avec le profil U correspondant.
SUPPORT DE PIQUET PIED EN INOX
Vous voulez monter votre clôture sur un mur bas ou sur le béton? Avec notre support de piquet en inox vous ne devez pas placer nos poteaux en aluminium dans le sol.
Contactez votre revendeur le plus proche pour plus d’info.
SYSTÈME 30 MM
Pour les écrans Curtis, utilisez le système de poteaux 30: poteaux en aluminium avec une rainure de 30 mm dans lesquels les écrans Curtis s’intègrent parfaitement. Ce système est disponible en aluminium RAL 9006 et noir RAL 9004.
Getekend door: Datum getekend:
Schaal:
Materiaal:
Behandeling:
Datum plot: Locatie:
x2 x2
x2
x1
x1
POSE PORTAIL BOIS COMPOSITE
Getekend door: Datum getekend:
Schaal:
Materiaal:
Behandeling:
Datum plot: Locatie:
POSE PORTAIL BOIS COMPOSITE
Getekend door: Datum getekend:
Schaal:
Materiaal:
Behandeling:
Datum plot: Locatie:
x2
Ø15 Ø15
20
30
POSE PORTAIL BOIS COMPOSITE
Getekend door: Datum getekend:
Schaal:
Materiaal:
Behandeling:
Datum plot: Locatie:
LOCINOX
POSE PORTAIL BOIS COMPOSITE
Getekend door: Datum getekend:
Schaal:
Materiaal:
Behandeling:
Datum plot: Locatie:
Ø15
Ø15
22.5
!!
1 2
3 4
2mm !
Getekend door: Datum getekend:
Schaal:
Materiaal:
Behandeling:
Datum plot: Locatie:
Ø15
Ø15
22.5
!!
1 2
3 4
2mm !
POSE PORTAIL BOIS COMPOSITE
CONSEIL:
Si vous placez votre portail contre un mur, il est préférable de monter d’abord une latte murale contre le mur à la hauteur du verrou. Cela empêche le pêne de verrou de rayer le mur.
latte murale
(non inclus) verrou
