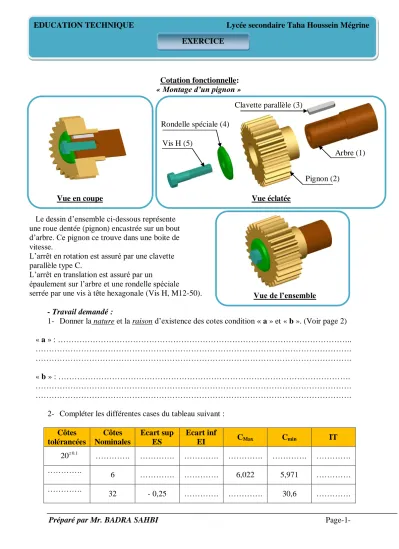

Préparé par Mr. BADRA SAHBI Page-1-
200.1
Cotation fonctionnelle:
« Montage d’un pignon »
Le dessin d’ensemble ci-dessous représente une roue dentée (pignon) encastrée sur un bout d’arbre. Ce pignon ce trouve dans une boite de vitesse.
L’arrêt en rotation est assuré par une clavette parallèle type C.
L’arrêt en translation est assuré par un
épaulement sur l’arbre et une rondelle spéciale serrée par une vis à tête hexagonale (Vis H, M12-50).
- Travail demandé :
1- Donner la nature et la raison d’existence des cotes condition « a » et « b ». (Voir page 2)
« a » : ………..
……….
……….
« b » : ……….
……….
……….
2- Compléter les différentes cases du tableau suivant : Côtes
tolérancées
Côtes Nominales
Ecart sup ES
Ecart inf
EI CMax Cmin IT
…………. …………. …………. …………. …………. ………….
………….
6 …………. …………. 6,022 5,971 ………….
………….
32 - 0,25 …………. …………. 30,6 ………….
Vue en coupe
Vue de l’ensemble Vue éclatée
Vis H (5)
Rondelle spéciale (4)
Clavette parallèle (3)
Pignon (2)
Arbre (1)
EDUCATION TECHNIQUE Lycée secondaire Taha Houssein Mégrine EXERCICE
Préparé par Mr. BADRA SAHBI Page-2-
0,5 0,49
0 0,3
0,20 0
1
31 ;
239 0, 3
a a et a
a
b A
A
A-A
B-B
B
B
4- En fonction de la chaîne tracée pour la cote condition « a » calculer le jeu « a3 », sachant que :
5- Reporter les côtes fonctionnelles obtenues sur le dessin de définition de la pièce (1) :
6- En se référant au calcul réalisé sur la cote « a3 » ; compléter le tableau des mesures ci-dessous en indiquant par une croix la case correspondante :
Pièce N°3
Côtes mesurées Pièce bonne Pièce mauvaise 7,98
8,87 7,91 8
Condition « a »
Condition « b » 3 1
2
4 5
1 3- Etablir les chaînes de côtes qui installent les conditions (a) et (b).
a
3 Max= ……… AN : a
3 Max= ………
a
3 min= ……… AN : a
3 min= ……….
a
3= …….
Clavette parallèle (3)
Préparé par Mr. BADRA SAHBI Page-3-
0,5 0,49
0 0,3
0,20 0
1
31 ;
239 0,3
a a et a
a
A A
A-A
a3
a2 a1
b4
b5 b
b2
b1
0 0,09
2 3 1
3 2 min 1 min
3min 2 1min
3
39, 3 31 0, 3 8
39, 5 30,8 0, 79 7, 91
' 8
Max Max
Max Max
a a a a
a a a a
a a a a
D ou a
20
0.10.022 0.029
6
0.25
32
1.4- Travail demandé : 1-
- « a » : C’est un jeu laissé entre la clavette (3) et le pignon (2) pour pouvoir monter le pignon sur l’arbre - « b » : c’est retrait de la vis (5) par rapport du corps (1) pour assurer la liaison encastrement entre le pignon et la clavette.
2- Côtes tolérancées
Côtes Nominales
Ecart sup ES
Ecart inf
EI CMax Cmin IT
20 0,1 -0,1 20,1 19,9 0,2
6 0,022 -0.029 6,022 5,971 0,051
32 - 0,25 -1,4 31.75 30,6 1,15
3- Etablir les chaînes de côtes qui installent les conditions (a) et (b).
4- En fonction de la chaîne tracée pour la condition « a » calculer le jeu « a », sachant que
Condition « a »
3 2
Condition « b » 3 1
4 2
5
T3 T2
a
1
SL3/1
SL1/2
5 b 1
4
SL5/4
SL2/1
T5 T1
T3 SL3/1 : a3 SL3/1 SL1/2 : a1 SL1/2 T2 : a2
2
SL4/2
Préparé par Mr. BADRA SAHBI Page-4-
B-B
B
B
b1
310 -0.20
5- Reporter les côtes fonctionnelles obtenues sur le dessin de définition de la pièce (1) :
6-
Pièce N°3
Côtes mesurées Pièce bonne Pièce mauvaise
7,98 X
8,87 X
7,91 X
8 X
