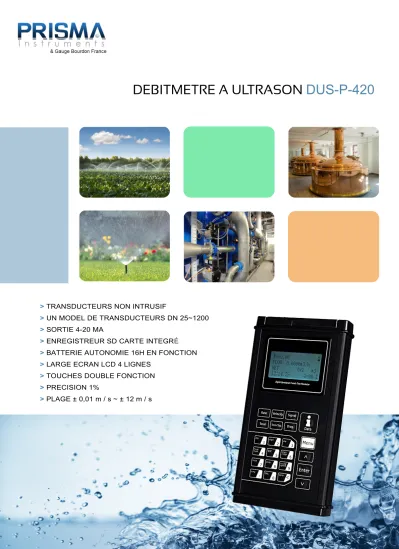

DEBITMETRE A ULTRASON DUS-P-420
> TRANSDUCTEURS NON INTRUSIF
> UN MODEL DE TRANSDUCTEURS DN 25~1200
> SORTIE 4-20 MA
> ENREGISTREUR SD CARTE INTEGRÉ
> BATTERIE AUTONOMIE 16H EN FONCTION
> LARGE ECRAN LCD 4 LIGNES
> TOUCHES DOUBLE FONCTION
> PRECISION 1%
> PLAGE ± 0,01 m / s ~ ± 12 m / s
Le débitmètre à ultrasons portatif DUS-P-420 de Prisma In- struments est conçu pour un minimum d’encombrement avec une grande facilité d’utilisation. Il utilise le principe du Temps de Transit et de la technologie MultiPulse. Il est destiné à des mesures mobiles, la calibration de débit, comparaison de données, contrôle de débitmètres etc. Il permet des mesures fiables sur une grande variété de liquides: Liquide ultra-purs, eau potable, effluents chimiques, eaux usées, irrigation, eau de refroidissement, effluents industriels, eau de mer etc..
Il est doté d’un clavier avec des touches à double fonction, dun design ergonomique et d’un grand écran numérique rétro- éclairé avec des menus de sélection claires ce qui simplifie considérablement la configuration et la collecte des données.
Comparé à d’autres débitmètres à ultrasons, il possède des caractéristiques distinctives telles que la précision, une haute fiabilité, ainsi que d’autres avantages :
Technologie TVTT, composants matériels allégés, une basse tension de transmission à impulsions large bande, et une très faible consommation d’énergie.
Le débitmètre DUS-P-420 ne nécessite aucune installation particulière.
Grâce à ses transducteurs non intrusif, utilisable sur des pipes allant de 25 mm à 1200 mm l’autonomie de sa batterie et son enregistreur intégré, le débitmètre DUS-TT-P est l’outil idéal pour vos mesures de débit sur tout type de canalisation.
P
P Prrré ééssse een nnttta aatttiiio oon nn
A
A Ap ppp ppllliiiccca aatttiiio oon nnsss
1
Performances
Fonctions
Spécifications physiques Vitesse
Précision
Diamètre de pipe Type Fluide Matière pipe
Alimentation Clavier Affichage Temperature Humidité
Transmetteur Transmetteur Câble transducteurs Poids
±1%
Clamp-on:1"~48"(25mm~1200mm)
Liquide unique et uniforme qui peut transmettre des ultrasons Acier au carbone, inox, PVC, laiton...
Batterie rechargeable 11.1 V
Autonomie : 16 heures en fonctionnement Touches tactiles double fonction
64×128 alphanumeric, LCD Rétro-éclairé Transmetteur :-10℃~50℃
99% RH, sans condensation
NEMA13,IP54.
Encapsulated design,IP68.
5 mètres en standard Approx. 1.0kg.
S
S Sp ppe eeccciiifffiiiccca aatttiiio oon nn
Débitmètre à ultrasons DUS-P-420
Sorties Analog output:4~20mA,max load 750Ω.
Enregistreur Interval:5 ~ 60 seconds SD carte 1GB
: :
±0.01 m/s ~ ±12 m/s
Transducteurs : 0℃~80℃
Transmetteur Transducteurs
ANBIENT TEMPERATURE(MAX):80℃
CERTIFICATION:Ex ia II BT6 ENCLOSURE:IP68
Ultrasonic Transducer Part No.CP036
FLOW 31mm
54mm
25mm 24mm
50.5mm
55mm
200mm
200mm
111mm
Rate
Total Data
Velocity Tom/Tos
Signal Diag
OD. Menu
Enter
PWT. PM
fluid type hold
time CAL.
DYN.
V/Z start/stop
sound speed zero
1 4 7 .
5 8
0 <
2 3
6 9
<<
Digital correlation Transit-Time Flowmeter
45mm
Schéma de câblage
Dimensions
3
Méthode de mesure V: 50mm-400mm
Méthode de mesure Z: 25mm-1200mm
Méthodes d’installation
Débitmètre à ultrasons DUS-P-420
Section
Pipe Strap
Transducteur
Flow
Vue du dessus
Espace transducteur
ACENRBTIEIFNIC T ATTEIMOPNE:ERxAiTaUIIRBET(M6AX):80℃
ENCLOSURE:IP68 Ultrasonic Transdu
cer
Part No.CP036
FLOW A CENRBT IEIFNICTA TTEIM OPNE:ERxAiT aUIIR BET(M6AX):80℃
ENCLOSURE :IP68
UltrasonicTransducer FLOWPartNo.CP036
Vue de côté Transducteur en amont
Transducteur en aval
Flow
Vue du dessus
ACENRBTIEIFNIC T ATTEIMOPNE:ERxA iTaUIIRBET(M6AX):80℃
ENCLOSURE:IP68 Ultrasonic Transducer
Part No.CP036
FLOW
Vue de côté Transducteur en amont
Transducteur en aval
Flow
Section
Pipe
Transducteur
DUS-P-420
Description Débitmètre à ultrasons portable
Type Transducteurs: clamp-on non intrusifs Enregistreur 1G carte SD
Plage de mesure: ± 0,01 m / s ~ ± 12 m / s Précision: ± 1% de la valeur mesurée Répétabilité: 0,3%
Sortie: 4-20mA
Batterie rechargeable autonomie 16h en fonctionnement Pour aille de pipe: 1 “~ 48” (25mm ~ 1200mm)
IP68, transducteurs portatif à aimant + câble 5m
TR +
Type Transducteur
05 xx
Câbles transducteurs Standard 5m (autre longueurs à la demande) Longueur maximale de 30m
Modèle standard:
Description: débitmètre portable à ultrasons avec transducteurs clamp-on, câble 5m.
DUS-P-420-TR-05
1) Valisede transport robuste 2) Transmetteur
3) 2xTransducteurs 4) bandes de tuyaux 5) Tube de couplant 6) Chargeur de batterie
7) Rails de montage (en option)
Ordering Information
Packaging
6
Type magnet portable transducer Température de fonctionnement: 0℃~80℃
