Documentation technique HENITE

(1)

1

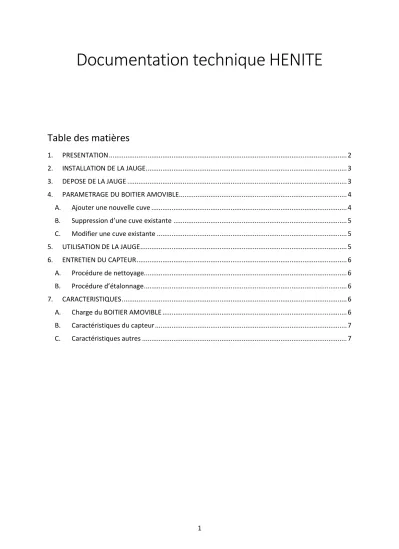

Documentation technique HENITE

Table des matières

1. PRESENTATION ... 2

2. INSTALLATION DE LA JAUGE... 3

3. DEPOSE DE LA JAUGE ... 3

4. PARAMETRAGE DU BOITIER AMOVIBLE... 4

A. Ajouter une nouvelle cuve ... 4

B. Suppression d’une cuve existante ... 5

C. Modifier une cuve existante ... 5

5. UTILISATION DE LA JAUGE... 5

6. ENTRETIEN DU CAPTEUR ... 6

A. Procédure de nettoyage... 6

B. Procédure d’étalonnage ... 6

7. CARACTERISTIQUES ... 6

A. Charge du BOITIER AMOVIBLE ... 6

B. Caractéristiques du capteur ... 7

C. Caractéristiques autres ... 7

(2)

2

1. PRESENTATION

HENITE est une jauge de niveau électronique conçue pour le domaine vinicole. Elle est composée d’un CAPTEUR, d’une EMBASE, d’une BANDE LED, d’un TUBE TRANSPARENT, d’un BOUCHON et d’un BOITIER AMOVIBLE. Un CAPTEUR, une EMBASE, une BANDE LED, un TUBE TRANSPARENT et un BOUCHON se fixent sur chacune des cuves. Le BOITIER AMOVIBLE fait fonctionner la jauge sur laquelle il est branché. Il peut être déplacé de jauge en jauge pour faire fonctionner la jauge choisie.

Quand le BOITIER AMOVIBLE est connecté à une jauge, la BANDE LED fournit une indication visuelle du niveau dans la cuve en allumant les LED correspondantes à la hauteur de remplissage. La valeur numérique de la hauteur est affichée sur l’écran du BOITIER AMOVIBLE. Le BOITIER AMOVIBLE peut

(3)

3

également contenir les abaques des cuves afin d’afficher la valeur numérique du volume correspondant à la hauteur de remplissage de la cuve.

Il est possible d’utiliser la jauge HENITE sans BANDE LED. La BANDE LED, le TUBE LED et le BOUCHON seront alors remplacés par un obturateur adapté. La lecture du niveau de remplissage de la cuve ne se fera que sur l’écran du BOITIER AMOVIBLE.

2. INSTALLATION DE LA JAUGE

1) Visser le CAPTEUR de façon étanche sur un raccord norme GAZ BSP 15/21 situé sur la partie basse de la cuve. Pour cela utiliser une clef plate de 24m ou une clef à molette. Attention, n’utiliser que la partie hexagonale à la base du filetage pour visser ou dévisser le CAPTEUR. Le couple de serrage ne doit pas dépasser 30 N.m. L’étanchéité peut être réalisé avec du téflon par exemple. A la fin du vissage, le CAPTEUR doit être positionné angulairement de sorte à ce que les fiches électriques soit orientés de la façon suivante :

2) Positionner le BOUCHON sur une extrémité du TUBE TRANSPARENT. Positionner le TUBE TRANSPARENT verticalement, BOUCHON vers le haut, le long de votre cuve à l’aplomb de l’emplacement du CAPTEUR. Le TUBE TRANSPARENT doit être maintenu le long de la cuve et ne doit pas s’appuyer sur le CAPTEUR. Introduire la BANDE LED par le bas dans le TUBE TRANSPARENT de façon à ce que l’extrémité de la BANDE LED équipé d’un connecteur soit positionné vers le bas. Brancher le connecteur de la BANDE LED au connecteur situé dans la cavité de l’EMBASE destiné à recevoir le TUBE TRANSPARENT. Introduire le TUBE TRANSPARENT dans la cavité de l’EMBASE jusqu’à ce qu’il franchisse le joint torique situé dans la cavité de l’EMBASE. Utiliser de la graisse et faire tourner l’EMBASE autour de l’axe du TUBE TRANSPARENT pour faciliter l’insertion.

3) Brancher l’EMBASE sur le CAPTEUR et visser la vis de façade de l’EMBASE grâce à une clef Allen taille 2, de façon à ce que le joint d’étanchéité entre le CAPTEUR et l’EMBASE soit légèrement comprimé.

3. DEPOSE DE LA JAUGE

Agir de façon inverse à l’installation.

(4)

4

4. PARAMETRAGE DU BOITIER AMOVIBLE

Le paramétrage des cuves enregistrées dans le boitier AMOVIBLE vous permet de régler les caractéristiques géométriques de vos cuves, ainsi que les caractéristiques du capteur fixé à ces dernières. Ce paramétrage est enregistré dans le BOITIER AMOVIBLE et n’est pas à reproduire à chaque utilisation.

Chaque cuve enregistrée dans le BOITIER AMOVIBLE contient les paramètres suivants :

• Le nom de la cuve concernée.

• Le décalage réglette (si la cuve est équipée d’une réglette graduée).

• L’angle de la réglette graduée (dans le cas d’une cuve tronconique).

• La plage de fonctionnement du capteur de pression.

• L’étalonnage du capteur.

A. Ajouter une nouvelle cuve

A partir du menu « Choix de cuve » :

• Double cliquer sur LE BOUTON ROTATIF.

Dans l’intégralité de ce menu de paramétrage, une rotation du bouton rotatif modifie le paramètre affiché, un clic sur le bouton rotatif valide la valeur affichée à l’écran.

• Répondre oui lorsqu’il est demandé : ajouter cuve ? Il vous est alors successivement demandé de paramétrer :

• Un nom de cuve.

• Le 0 règle, c’est-à-dire la distance entre le capteur de la jauge, et l’origine de la réglette graduée si vous en êtes équipée. La valeur rentrée est en millimètre.

Remarque :

Si le zéro de la réglette est au-dessus du capteur, alors la distance sera positive (exemple : 75mm).

Si le zéro de la réglette est en dessous du capteur alors la distance sera négative (exemple : -75mm)

(5)

5

• L’angle de la réglette graduée : « verticale » ou, dans le cas de cuve tronconique, « inclinée ».

Si elle est inclinée, vous serez invité à rentrer son angle (en degrés) par rapport à la verticale.

• La plage capteur, c’est-à-dire la pression maximal admissible par le capteur en bar (voir inscription sur le capteur).

• L’étalonnage du capteur. (voir page 6 §6.B Procédure d’étalonnage page 6).

B. Suppression d’une cuve existante

• Positionnez-vous sur la cuve que vous souhaitez supprimer en tournant le BOUTON ROTATIF.

• Répondre oui lorsqu’il est demandé : Suppr « NOM_CUVE » ?

ATTENTION : Cette action est irréversible et supprimera définitivement les informations de cette cuve.

C. Modifier une cuve existante

• Sélectionner la cuve que vous souhaitez modifier en tournant le BOUTON ROTATIF.

• Répondre oui lorsqu’il est demandé : « Modif Nom ?»

Il vous est alors successivement demandé de paramétrer votre cuve de manière analogue à la création d’une nouvelle cuve (voir page 4 §4.A Ajouter une nouvelle cuve).

5. UTILISATION DE LA JAUGE

L’allumage du boitier AMOVIBLE s’effectue par simple pression sur le bouton rotatif. L’extinction du boitier s’effectue par une pression longue sur le bouton rotatif.

Après allumage, il est demandé de sélectionner une cuve ainsi que la densité du liquide mesuré. Pour se faire, une rotation du bouton rotatif modifie le paramètre affiché, un clic sur le bouton rotatif valide la valeur affichée à l’écran.

La configuration des cuves et la connaissance de la densité sont nécessaires pour obtenir une valeur correcte de la hauteur.

Remarque : Une erreur de densité de 10 (exemple : 990 plutôt que 1000) conduit à une erreur de 1%

de la hauteur indiquée par le BOITIER AMOVIBLE.

(6)

6

Dans le cas où la cuve sélectionnée possède des abaques il est possible de les enregistrer dans le BOITIER AMOVIBLE. Le volume correspondant à la hauteur de remplissage de la cuve pourra alors être lu sur l’écran du BOITIER AMOVIBLE.

6. ENTRETIEN DU CAPTEUR

A. Procédure de nettoyage

Démonter les jauges comme indiqué dans « DEPOSE DE LA JAUGE» page 3. Laisser tremper l’extrémité du CAPTEUR ayant été en contact avec le vin dans de l’eau tiède savonneuse. Les parties en contact avec le vin étant en acier 316L, toute autre solution compatible avec ce matériau peuvent également être utilisée (alcool, soufre…). Si des particules reste coincées dans l’orifice du CAPTEUR, les retirer délicatement avec une pince fine en prenant soin de ne JAMAIS exercer de pression sur la membrane du CAPTEUR sous peine de le détériorer de façon irréversible. Vous pouvez également utiliser un pinceau à poils souple.

Ne jamais projeter de liquide ou gaz avec une pression supérieure à la pression maximum admissible par votre CAPTEUR (voir page 7 §7.B Caractéristiques du capteur).

Attention de respecter les températures admissibles par le capteur (voir page 7 §7.B Caractéristiques du capteur).

Remonter la jauge comme indiqué dans «INSTALLATION DE LA JAUGE» page 3.

B. Procédure d’étalonnage

Pour une précision optimale du CAPTEUR il est nécessaire d’étalonner le CAPTEUR quand celui-ci est monté sur la cuve et que la cuve est vide et à pression atmosphérique. Procédez de la façon suivante :

• Cuve vide, brancher et allumer le BOITIER AMOVIBLE.

• Sélectionner la cuve que vous souhaitez étalonner en tournant le BOUTON ROTATIF.

• Répondre oui lorsqu’il est demandé : « Modif Nom ?»

• Répondre oui lorsqu’il est demandé : Etalonner cuve ? L’étalonnage s’effectue de manière automatique.

7. CARACTERISTIQUES

A. Charge du BOITIER AMOVIBLE

• Cable de charge : Micro USB Type AB.

• Autonomie : environ 12h en utilisation.

• Temps de charges : 4h pour une charge complète.

(7)

7

B. Caractéristiques du capteur

Modèle de capteur Précision pour 20°C¹ Précision pour -20°C

à +100°C² Capacité de sur charge Capteur 0 à 0,4 bar 0,7% de l’étendue de

mesure

1,7% de l’étendue de

mesure -1 à 1.6 bars

Capteur 0 à 0,6 bar 0,7% de l’étendue de mesure

mesure -1 à 2,4 bars

Capteur 1 bar 0,6% de l’étendue de mesure

mesure -1 à 4 bars

C. Caractéristiques autres

• Matériaux en contact avec le fluide : Acier inoxydable 316L

• Etanchéité :

o Ensemble bande LED + Embase : IP67 (capuchon du connecteur de boitier amovible refermé).

o Boitier Amovible non étanche.

• TUBE LED : l’intervalle entre chaque LED est de 33mm.

• Affichage numérique de la hauteur : o Résolution : 1mm.

• Affichage numérique du volume (option)

o Converti la hauteur mesurée en hectolitre en fonction des abaques enregistrés dans le BOITIER AMOVIBLE.

1Comprend : linéarité, hystérésis, reproductibilité, écart entre la valeur de début d'étendue et de fin d'étendue de mesure 2Comporte : linéarité, hystérésis, reproductibilité, écart des valeurs de début et de fin d’étendue de mesure, influence thermique sur le début de l’étendue de mesure et l’intervalle de mesure
