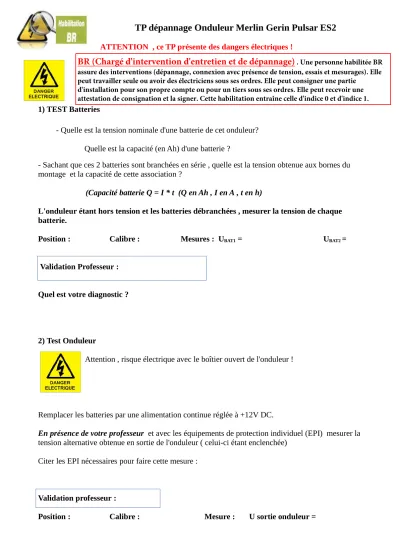

TP dépannage Onduleur Merlin Gerin Pulsar ES2
ATTENTION , ce TP présente des dangers électriques !1) TEST Batteries
- Quelle est la tension nominale d'une batterie de cet onduleur?
Quelle est la capacité (en Ah) d'une batterie ?
- Sachant que ces 2 batteries sont branchées en série , quelle est la tension obtenue aux bornes du montage et la capacité de cette association ?
(Capacité batterie Q = I * t (Q en Ah , I en A , t en h)
L'onduleur étant hors tension et les batteries débranchées , mesurer la tension de chaque batterie.
Position : Calibre : Mesures : UBAT1 = UBAT2 =
Validation Professeur :
Quel est votre diagnostic ?
2) Test Onduleur
Attention , risque électrique avec le boîtier ouvert de l'onduleur !
Remplacer les batteries par une alimentation continue réglée à +12V DC.
En présence de votre professeur et avec les équipements de protection individuel (EPI) mesurer la tension alternative obtenue en sortie de l'onduleur ( celui-ci étant enclenchée)
Citer les EPI nécessaires pour faire cette mesure :
Validation professeur :
Position : Calibre : Mesure : U sortie onduleur =
BR (Chargé d'intervention d'entretien et de dépannage)
. Une personne habilitée BR assure des interventions (dépannage, connexion avec présence de tension, essais et mesurages). Elle peut travailler seule ou avoir des électriciens sous ses ordres. Elle peut consigner une partied'installation pour son propre compte ou pour un tiers sous ses ordres. Elle peut recevoir une attestation de consignation et la signer. Cette habilitation entraîne celle d'indice 0 et d'indice 1.
