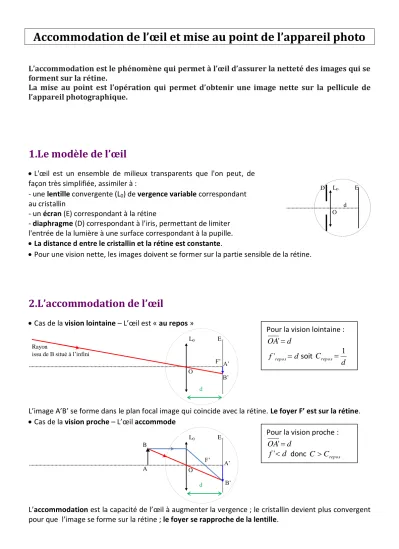

Accommodation de l’œil et mise au point de l’appareil photo
L’accommodation est le phénomène qui permet à l’œil d’assurer la netteté des images qui se forment sur la rétine.
La mise au point est l’opération qui permet d’obtenir une image nette sur la pellicule de l’appareil photographique.
1.Le modèle de l’œil
L'œil est un ensemble de milieux transparents que l'on peut, de façon très simplifiée, assimiler à :
- une lentille convergente (L0) de vergence variable correspondant au cristallin
- un écran (E) correspondant à la rétine
- diaphragme (D) correspondant à l’iris, permettant de limiter l'entrée de la lumière à une surface correspondant à la pupille.
La distance d entre le cristallin et la rétine est constante.
Pour une vision nette, les images doivent se former sur la partie sensible de la rétine.
2.L’accommodation de l’œil
Cas de la vision lointaine – L’œil est « au repos »
L’image A’B’ se forme dans le plan focal image qui coincide avec la rétine. Le foyer F’ est sur la rétine.
Cas de la vision proche – L’œil accommode
L’accommodation est la capacité de l’œil à augmenter la vergence ; le cristallin devient plus convergent pour que l’image se forme sur la rétine ; le foyer se rapproche de la lentille.
d E
O L0
F’ A’
B’
B
A
E
O L0
F’ A’
B’
Rayon
issu de B situé à l’infini
d
d E
O L0
D
Pour la vision lointaine : d
OA' d f'repos soit
Crepos d1
Pour la vision proche : d
OA' d
f' donc C Crepos
3.Le modèle de l’appareil photo
L’appareil photo à focale fixe peut être assimiler à :
- une lentille convergente (L0) de vergence fixe correspondant à l’objectif
- un écran (E) correspondant à la pellicule (ou le capteur numérique) - diaphragme (D) permettant de limiter l'entrée de la lumière
La lentille peut être déplacée
Pour une photo nette, les images doivent se former la pellicule (ou sur le capteur dans le cas de l’appareil photo numérique).
4.La mise au point de l’appareil photo
Photo d’un objet éloigné
L’image A’B’ se forme sur la pellicule. Le foyer F’ se situe sur la pellicule.
Photo d’un objet proche
La mise au point consiste à déplacer la lentille constituant l’objectif de l’appareil photo pour que l’image se forme sur la pellicule ; le foyer s’éloigne de la pellicule.
f’
A’
B’
B
A
E
O L0
A’
B’
Rayon
issu de B situé à l’infini E
O L0
f’
E
O L0
D
L’œil et l’appareil photo sont modélisés par les mêmes éléments : une lentille, un écran et un diaphragme.
Photo d’un objet éloigné :
' 1 C f
'
' f
OA
Photo d’un objet éloigné :
' 1 C f
'
' f
OA
