A..COZETTE

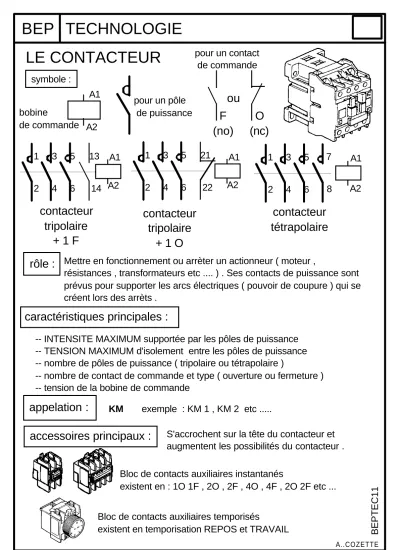

BEP TECHNOLOGIE LE CONTACTEUR
symbole :
pour un pôle de puissance
pour un contact de commande
rôle :
BEPTEC11
caractéristiques principales :
appelation :
1 3 5 2 4 6
13 14
ou F (no)
O (nc)
1 3 5 2 4 6
21 22
contacteur tripolaire
+ 1 F
contacteur tripolaire
+ 1 O
1 3 5 2 4 6
contacteur tétrapolaire
7 8
Mettre en fonctionnement ou arrèter un actionneur ( moteur ,
résistances , transformateurs etc .... ) . Ses contacts de puissance sont prévus pour supporter les arcs électriques ( pouvoir de coupure ) qui se créent lors des arrèts .
-- INTENSITE MAXIMUM supportée par les pôles de puissance -- TENSION MAXIMUM d'isolement entre les pôles de puissance -- nombre de pôles de puissance ( tripolaire ou tétrapolaire )
-- nombre de contact de commande et type ( ouverture ou fermeture ) -- tension de la bobine de commande
KM exemple : KM 1 , KM 2 etc ...
accessoires principaux :
bobine
de commande A1
A2
A1 A2 A1
A1 A2 A2
Bloc de contacts auxiliaires instantanés
existent en : 1O 1F , 2O , 2F , 4O , 4F , 2O 2F etc ...
Bloc de contacts auxiliaires temporisés
existent en temporisation REPOS et TRAVAIL
S'accrochent sur la tête du contacteur et augmentent les possibilités du contacteur .
