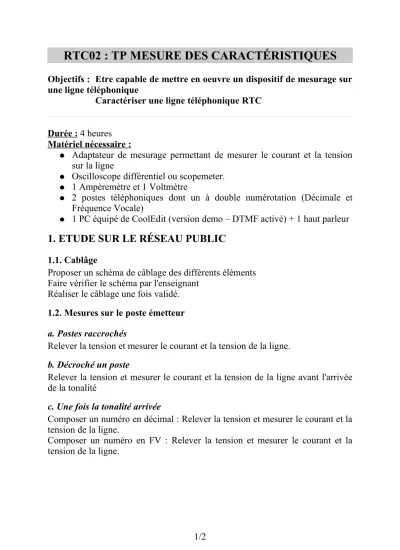

RTC02 : TP MESURE DES CARACTÉRISTIQUES
Objectifs : Etre capable de mettre en oeuvre un dispositif de mesurage sur une ligne téléphonique
Caractériser une ligne téléphonique RTC
Durée : 4 heures Matériel nécessaire :
● Adaptateur de mesurage permettant de mesurer le courant et la tension sur la ligne
● Oscilloscope différentiel ou scopemeter.
● 1 Ampèremètre et 1 Voltmètre
● 2 postes téléphoniques dont un à double numérotation (Décimale et Fréquence Vocale)
● 1 PC équipé de CoolEdit (version demo – DTMF activé) + 1 haut parleur
1. ETUDE SUR LE RÉSEAU PUBLIC
1.1. Cablâge
Proposer un schéma de câblage des différents éléments Faire vérifier le schéma par l'enseignant
Réaliser le câblage une fois validé.
1.2. Mesures sur le poste émetteur a. Postes raccrochés
Relever la tension et mesurer le courant et la tension de la ligne.
b. Décroché un poste
Relever la tension et mesurer le courant et la tension de la ligne avant l'arrivée de la tonalité
c. Une fois la tonalité arrivée
Composer un numéro en décimal : Relever la tension et mesurer le courant et la tension de la ligne.
Composer un numéro en FV : Relever la tension et mesurer le courant et la tension de la ligne.
1/2
RTC02 : TP mesure des caractéristiques
1.3. Mesure sur le poste récepteur a. Faire sonner le poste :
Relever la tension et mesurer le courant et la tension de la ligne en cours de sonnerie.
2. ETUDE SUR LE RÉSEAU PRIVÉ
Dans cette partie, nous utiliserons le PABX afinde créer un réseau privé.
Les mesures se feront sur une des lignes du PABX.
Refaire les mêmes mesures que dans la partie 1.
3. ETUDE DES SIGNAUX DE NUMEROTATION
3.1. Mode décimal
Placer un oscilloscope sur la ligne privé ou public
Relever les oscillogrammes de la tension de ligne pour la numérotation : 0123456789
3.2. Mode DTMF
a. Caractéristiques des signaux DTMF
Placer un oscilloscope sur la ligne privé ou public
Relever les oscillogrammes de la tension de ligne pour la numérotation : 0123456789
Faire une analyse spectral des signaux.
En déduire les fréquences associées aux différents chiffres.
b. Exploitation d'un signal DTMF
Créer un signal DTMF à l'aide de CoolEdit Enregistrer ce signal
Appliquer ce signal sur le micro d'un téléphone DTMF à l'aide d'un HP.
Que se passe t il ?
Proposer une application de ce procédé.
