ÉQUIPEMENTS DE PONT ÉQUIPEMENTS DE PONT

(1)

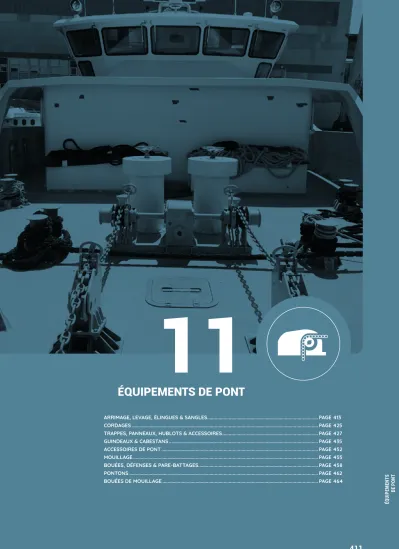

ÉQUIPEMENTS DE PONT 11

ARRIMAGE, LEVAGE, ÉLINGUES & SANGLES...PAGE 413 CORDAGES ...PAGE 425 TRAPPES, PANNEAUX, HUBLOTS & ACCESSOIRES ...PAGE 427 GUINDEAUX & CABESTANS ...PAGE 435 ACCESSOIRES DE PONT ...PAGE 452 MOUILLAGE ...PAGE 455 BOUÉES, DÉFENSES & PARE-BATTAGES...PAGE 458 PONTONS ...PAGE 462 BOUÉES DE MOUILLAGE ...PAGE 464

ÉQUIPEMENTS DE PONT

(2)

Berra Marine Service, filiale de la SEIMI, est spécialisée dans les moyens de mouillage, levage et manutention, & propose ici un échantillon de sa

gamme que vous pouvez retrouver sur :

www.berra-ms.com Depuis 1958,

60 années d’expertise !

MANUTENTION

MARINE

LEVAGE

Nos moyens : montage en atelier ou sur site

> Presses à manchonner 300 - 1000 tonnes

> Enrouleuses de câbles

> Machine à graver

> Banc de traction jusqu’à 100 tonnes

> Machines à coudre à longs bras et automatiques

> Sertisseuses à oeillets pneumatiques

> Soudure par chariot thermique

Nos moyens humains

> Techniciens gréeurs sur câble cordage et chaîne

> Techniciens couture et soudure sur matériaux souples

(3)

Élingue sangle plate boucles repliées de 0,5 à 10 tonnes

> Type B, 2 bandes porteuses, boucle repliée renforcée

> Fabrication de 0,5 à 10 tonnes et de 0,5 à 30m et plus

> Possibilité de fabrication sur mesure, au centimètre près

> Coefficient d'utilisation 1:7

> Conforme à la norme EN 1492-1

> Idéale pour une fixation sur crochet

Couleur de

I'élingue Blanc Lilas Olive Vert Blanc Jaune Gris Rouge Marron Bleu Orange

CMU (tonne) 0,5 1 1,5 2 2,5 3 4 5 6 8 10

Largeur (mm) 25 30 50 60 75 90 120 150 180 240 300

Épaisseur (mm) 5,1 6 6,1 6,5 7 7 7 7,5 7,5 8 8

Poids 1er m (g) 180 280 430 520 650 750 1100 1500 1900 2800 3700

Poids m/l (g) 150 200 300 400 450 550 800 1000 1200 1700 2250

1 m 190001 190101 1901501 190201 190251 190301 190401 190501 190601 190801 190901

2 m 190002 190102 1901502 190202 190252 190302 190402 190502 190602 190802 190902

3 m 190003 190103 1901503 190203 190253 190303 190403 190503 190603 190803 190903

4 m 190004 190104 1901504 190204 190254 190304 190404 190504 190604 190804 190904

5 m 190005 190105 1901505 190205 190255 1903005 190405 190505 190605 190805 190905

Le m + 1900.. 1901.. 19015.. 19020.. 19025.. 19030.. 19040.. 19050.. 19060.. 190180.. 1909..

Élingue ronde de 1 à 8 tonnes

> Concept Français

> Gaine standard

> Conforme à la norme EN 1492-2

> Livré sous film avec notice

Couleur de I'élingue Lilas Vert Jaune Gris Rouge Marron Bleu

CMU [tonne] 1 2 3 4 5 6 8

Dia. 1 brin (mm) 15 20 25 30 35 40 45

Épais. Gaine [mm] 0,75 0,75 0,80 0,80 0,70 0,70 0,70

Poids m/utile (g) 270 445 560 760 940 1 170 1 535

1 m 106101 106201 106301 106401 106501 106601 106801

1,5 m 106101.5 106201.5 106301.5 106401.5 106501.5 106601.5 106801.5

2 m 106102 106202 106302 106402 106502 106602 106802

2,5 m 106102.5 106202.5 106302.5 106402.5 106502.5 106602.5 106802.5

3 m 106103 106203 106303 106403 106503 106603 106803

3,5 m 106103.5 106203.5 106303.5 106403.5 106503.5 106603.5 106803.5

4 m 106104 106204 106304 106404 106504 106604 106804

5 m 106105 106205 106305 106405 106505 106605 106805

Le m + 1061... 1062... 1063... 1064... 1065... 1066... 1068...

Rajouter la longueur désirée en fin de référence.

Longueur utile

…ÉQUIPEMENTS DE PONT > ArrIMAgE, lEvAgE, ÉlINgUES & SANglES…

ÉlINgUES

(4)

Sangle plate grande capacité jusqu’à 20 tonnes

4 Bandes porteuses - Boucle repliée renforcée

La longueur minimale des boucles est imposée par la norme EN 1492-1 :

> 3 fois la largeur de la sangle pour les largeurs allant jusqu’à 150mm

> 2.5 fois la largeur de la sangle pour les largeurs supérieures à 150mm

Ces longueurs ont été définies pour respecter un angle alpha d’ouverture des boucles compris entre 10° et 20° lors de l’utilisation des sangles.

Un angle d’ouverture trop important ouvrira la sangle.

Un angle d’ouverture trop faible créera une tension de flexion au niveau de l’axe de levage.

Vert Gris Marron Bleu Orange Orange Orange Orange

CMU (tonne) 2 4 6 8 10 12 16 20

Largeur (mm) 30 60 90 120 150 180 240 300

Épaisseur (mm) 12 13 14 14 15 14 15 15

Poids 3 m (kg) 1,10 2,20 3,30 4,80 5,50 7,50 10,00 13,50

Poids m/l (kg) 0,40 0,80 1,10 1,60 2,00 2,40 3,40 4,50

3 m 193203 193403 193603 193803 193903 19391203 19391603 19392003

4 m 193204 193404 193604 193804 193904 19391204 19391604 19392004

5 m 193205 193405 193605 193805 193905 19391205 19391605 19392005

6 m 193206 193406 193606 193806 193906 19391206 19391606 19392006

7 m 193207 193407 193607 193807 193907 19391207 19391607 19392007

Longueur utile

SANglES

(5)

Élingue ronde équipée 4 brins très haute qualité

Tous les composants sont de fabrication française ou européenne et assemblés dans nos ateliers.

Caractéristiques :

> Anneau de tête réf. 331016 à 331044

> Maille de jonction réf. 337208 à 357816

> Élingue textile longueur 1ml réf. 806101 à 806901

> Gaine de protection réf. 106PVC045 à 106PVC160

> Crochet œil XL à verrouillage réf. 333006 à 333020

> Avec plaquette d’identification alu réf. 330000

> Conforme à la norme EN 1492-2 et EN 1677 Options :

> Autres longueurs, maille de tête, maille de jonction, élingues, crochets sur demande

Réf. CMU (kg) "Référence

Maille de tête"

Référence Maille jonction

Référence Élingue 1m

"Référence Gaine protection"

Référence Crochet 0° à 45° 45° à 60°

LT041CV 1-01M 2100 1500 331016 337208 806101 106PVC055 333006

LT042CV 1-01M 4200 3000 331022 337208 806201 106PVC070 333008

LT043CV 1-01M 6300 4500 331022 337210 806301 106PVC070 333010

LT044CV 1-01M 8400 6000 331025 337213 806401 106PVC090 333013

LT045CV 1-01M 10500 7500 331030 337213 806501 106PVC100 333013

LT046CV 1-01M 12600 9000 331030 357813 806601 106PVC110 333016

LT048CV 1-01M 16800 12000 331036 357816 806801 106PVC110 333016

LT049CV 1-01M 21000 15000 331044 357816 806901 106PVC160 333020

Élingue chaîne équipée 4 brins haute qualité

Tous les composants sont de fabrication française et assemblés dans nos ateliers.

Caractéristiques :

> Maille de tête réf 331016 à 331044

> Maille de jonction réf 332006 à 332018

> Chaîne 339006 à 339220

> Crochet œil XL à verrouillage réf 333006 à 333020

> Avec plaquette d’identification alu réf. 330000 (BERRA MS / CE / Date / CMU / N° de série)

> Conforme à la norme EN 818 et EN 1677 Options :

> Autres longueurs, maille de tête, crochets sur demande

> Raccourcisseur pour réduire la longueur de la chaine, choisir la référence contenant un R (exemple LCxxxxxxxxR-01M)

Réf. CMU (T) Référence

Maille de tête Référence

Maille jonction Référence

Chaîne Référence

Crochet Référence Raccourcisseur*

0° à 45° 45° à 60°

LCO1064CV3-01M 2,36 1,7 331016 332006 339006 333006 335006

LCO1074CV3-01M 3,15 2,24 331018 332008 339007 333008 335008

LCO1084CV3-01M 4,25 3 331022 332008 339008 333008 335008

LCO1104CV3-01M 6,7 4,75 331025 332010 339010 333010 335010

LCO1134CV3-01M 11,2 8 331030 332013 339013 333013 335013

LCO1164CV3-01M 17 11,8 331036 332016 339016 333016 335016

LCO1204CV3-01M 26,5 19 331044 332018 339220 333020 335020

ÉlINgUES

(6)

Crochet à verrouillage à œil XL grade 80

> Matière : Acier allié, classe 80, trempé et revenu

> Coefficient de sécurité : 4 fois la C.M.U = charge de rupture minimale

> Norme : EN 1677-3

> Finition : peinture jaune ou blanc

> Certificat : Ce produit peut être livré sans supplément avec un certificat de conformité, un certificat matière 3.1 et/ou une déclaration de conformité CE.

> Remarque : Sans méplat dès 12.8 t

Réf. C.M.U.

(Tonnes) Pour chaines Ø (mm)

Longueur Ø

intérieur œil

Largeur

ouverture Épaisseur Largeur Largeur

extérieure Largeur

extérieure Longueur Largeur

(mm) Épaisseur

(mm) Poids

unitaire

a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) g (mm) h (mm) i (kg)

(mm) j (mm)

333006 1.12 5/6 111 24 32 16 26 47 77 147 11 7 0.51

333008 2 7/8 134 29 43 23 29 57 92 176 14 7 0.91

333010 3.15 10 168 35 47 32 35 69 111 219 17 10 1.79

333013 5.3 13 199 46 61 37 45 87 142 264 20 13 3.36

333016 8 16 247 59 74 43 56 111 185 328 26 16 7

333020 12.5 18/20 282 69 88 51 63 126 207 374 28 20 9.22

Anneau à souder acier modèle h

> Accessoire de levage conforme à la directive européenne machines 89/392/CEE modifiée par la directive 98/37CEE.

> Acier C22 selon norme NF-EN 10083 - 1 - 2 & 3

> Anneau forgé

> Marquage en relief

> Coefficient de sécurité : 5

> Notice d’utilisation et de maintenance : CM 14-02

Réf. Ø (mm) H (mm) L (mm) E (mm) D (mm) F (mm) G (mm) CMU (tonnes)" Poids (g)

361009 24 43.5 54.5 21.5 21.5 9 5 0,200 60

361011 31 55 68 27 28 12.5 6.5 0,500 140

361012 43 67 85.5 32 35 13 6.5 1,000 180

361018 48 82 105 39 43 18 7.5 2,000 400

361021 57 95 128 45 50 21 10 3,000 660

361025 67 107 148 51.5 55.5 25 13.5 4,000 1 020

361028 82 135 189 66 69 28 16 6,000 1 920

361030 100 165 210 84.5 80.5 30 21 8,000 3 120

CrOChETS & ANNEAUx

(7)

Anneau de levage doule articulation HR acier grade 80

Réf. C.M.U.

(Tonnes)

filetageØ Largeur

int. Longueur

intérieure Ø Longueur Épaisseur semelle Largeur

extérieure Ø embase Ø embase Longueur

int. Clé

(mm)hex

Torsion (Nm)

Poids unitaire

(kg)"

a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) g (mm) h (mm) i (mm) j (mm)

340208 0.4 M 8 x 1.25 35 41 13 18 35 68 34 38 43 6 6.5 0.43

340210 0.7 M10 x 1.5 35 39 13 18 37 68 34 38 43 8 13 0.44

340212 1 M12 x 1.75 35 36 13 22 39 68 34 38 43 10 22 0.46

340214 1.3 M14 x 2.0 35 35 13 22 42 68 34 38 43 12 35 0.47

340216 1.6 M16 x 2.0 35 42 13 28 43 68 34 38 52 14 55 0.52

340218 2 M18 x 2.5 35 40 13 28 45 68 34 38 52 14 80 0.54

340220 2.5 M20 x 2.5 35 38 13 32 47 68 34 38 52 17 110 0.59

340222 3 M22 x 2.5 53 57 20 33 69 105 49 56 71 17 150 1.88

340224 4 M24 x 3.0 53 55 20 39 71 105 49 56 71 19 190 1.93

340227 5 M27 x 3.0 53 61 20 45 65 105 49 56 71 19 280 1.96

340230 6.3 M30 x 3.5 53 61 20 45 65 105 49 56 71 19 380 2.03

340233 7 M33 x 3.5 71 87 30 54 83 146 68 77 98 19 520 5.28

340236 10 M36 x 4.0 71 87 30 54 84 146 68 77 98 19 600 5.35

340239 10 M39 x 4.0 71 87 30 63 84 146 68 77 98 19 870 5.45

340242 12.5 M42 x 4.5 71 87 30 63 84 146 68 77 98 19 1000 5.56

> Matière : Acier allié, classe 80, trempé et revenu

> Coefficient de sécurité : 5 fois la C.M.U = charge de rupture minimale

> Finition : peinture rouge (R)

> Température : jusqu’à +250°C

> Certificat : 2.1 2.2 3.1 MPIb CE

> Remarque : Les CMU indiquées ci-dessous sont données dans la situation la plus défavorable, soit 90°

CrOChETS & ANNEAUx

(8)

Manille lyre hr axe à vis green pin

> Matière : corps et axe en acier haute résistance, grade 60, trempé et revenu

> Coefficient de sécurité : 6 fois la C.M.U. = charge de rupture minimale

> Norme : EN 13889 et conforme aux exigences de performance

US Fed. Spec. RR-C-271 Type IVA Class 2, Grade A

> Finition : galvanisation

> Température : -40°C jusqu’à +200°C

> Certificat :

2.1 2.2 3.1 MTCa DNV2.7-1a DNV2.7-1b DNV2.22 CE

Réf. CMU

(tonnes)

Ø corps Ø axe Ø œil Largeur œil Largeur

intérieure Longueur

intérieure Largeur de

l’arc Longueur Longueur

axe Largeur Poids unitaire

a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) g (mm) h (mm) i (mm) j (mm) (kg)

30520033 0.33 5 6 12 5 9.5 22 16 36 29.5 26 0.02

30520050 0.5 7 8 16.5 7 12 29 20 48.5 38 34 0.05

30520075 0.75 9 10 20 9 13.5 32 22 56 46.5 40 0.1

30520100 1 10 11 22.5 10 17 36.5 26 63.5 54 46 0.14

30520150 1.5 11 13 26.5 11 19 43 29 74 59.5 51 0.19

30520200 2 13.5 16 34 13 22 51 32 89 73 58 0.36

30520325 3.25 16 19 40 16 27 64 43 110 89 75 0.63

30520475 4.75 19 22 46 19 31 76 51 129 103 89 1.01

30520650 6.5 22 25 52 22 36 83 58 144 119 102 1.5

30520850 8.5 25 28 59 25 43 95 68 164 137 118 2.21

30520950 9.5 28 32 66 28 47 108 75 185 153 131 3.16

30521200 12 32 35 72 32 51 115 83 201 170 147 4.31

30521350 13.5 35 38 80 35 57 133 92 227 186 162 5.55

30521700 17 38 42 88 38 60 146 99 249 203 175 7.43

30522500 25 45 50 103 45 74 178 126 300 243 216 12.84

30523500 35 50 57 111 50 83 197 138 331 272 238 18.15

30524250 42.5 57 65 130 57 95 222 160 377 310 274 26.29

30525500 55 65 70 145 65 105 260 180 433 344 310 37.6

Manille lyre HR ouverture large axe à boulon green pin

> Matière : corps et axe en acier allié, grade 80, trempé et revenu

> Coefficient de sécurité : 6 fois la CMU = charge de rupture minimale

> Norme : ASME B30.26

> Finition : galvanisation

> Température : -20°C jusqu’à +200°C

> Certificat : 2.1 2.2 3.1 MTC CE

Réf. CMU

(tonnes) Ø corps a

(mm) Ø axe b

(mm) Ø œil c (mm)

Largeur œil d (mm)

Largeur intérieure

e (mm)

Longueur intérieure f (mm)

Largeur couronne

g (mm)

Longueur

h (mm) Longueur

axe i (mm) Largeur j (mm)

Epaisseur écrou k

(mm)

Poids unitaire

(kg)

30560475 4.75 22 25 52 22 63 112 88 173 157 132 22 2.08

30560650 6.5 25 28 59 25 75 135 105 204 183 155 25 3.14

30560850 8.5 28 32 66 28 82 148 115 225 205 171 27 4.36

30560950 9.5 32 35 72 32 90 162 126 248 224 190 30 5.95

30561200 12 35 38 79 35 100 180 140 274 245 210 33 7.87

30561600 16 38 42 88 38 106 216 159 319 248 235 19 12.5

30562500 25 45 50 103 45 127 248 175 370 296 265 23 16.7

30563000 30 50 57 118 50 146 273 207 411 332 307 26 25

30565500 55 65 70 145 65 165 314 213 487 389 343 32 45

30567500 75 83 83 164 83 184 330 254 537 455 420 39 77

MANIllES

(9)

Palan manuel à chaîne type C21 ELEPHANT

Caractéristiques

> Conçu pour une utilisation intensive et courante

> Poids très faible, le plus faible du marché

> Construction très compacte et robuste

> Chaîne de levage en acier galvanisée, grade 10+ (B39VH) suivant EN 818/7.

> Disque de frein durable et sans amiante

> Ressort double sur chaque cliquet d’arrêt pour plus de sécurité

> Les crochets de levage plient progressivement en cas de surcharge

> Guide chaîne breveté, chaîne de manœuvre zinguée

> Coefficient de sécurité minimal de 4,8 ou supérieur

> Livraison standard :

> Hauteur de levée 3 m

> Hauteur de manœuvre 2.50 m Options

> Autre hauteur de levée ou hauteur de manœuvre sur demande

Réf. CMU (kg)

Effort sur chaîne de manoeuvre

max (kg)

Chaîne de levage

(mm)

Nombre de brins

Chaîne de manœuvre

(mm)

Hauteur de construction

(mm) Poids (kg)

82205-03M 500 26 4,3 x 12 1 4,5 x 23 275 5,5

82210-03M 1000 32 5,6 x 17 1 4,5 x 23 310 8,9

82215-03M 1500 33 6,5 x 19 1 4,5 x 23 340 12,6

82220-03M 2000 33 7,5 x 21 1 4,5 x 23 380 16,6

82230-03M 3000 38 6,5 x 19 2 4,5 x 23 480 19,3

82250-03M 5000 34 7,5 x 21 3 4,5 x 23 555 34,0

Réf. A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)

82205-03M 275 131 54 77 121 24 36 17 13

82210-03M 310 143 61 82 148 29 43 22 16

82215-03M 340 152 68 84 168 29 43 26 21

82220-03M 384 164 75 89 193 34 53 29 22

82230-03M 480 152 68 84 209 36 53 35 28

82250-03M 555 164 75 89 297 45 58 46 34

De 0,5 T à 2 T 3T 5T

PAlANS

(10)

Palan à levier type YA ELEPHANT

Le palan à levier type YA est un appareil très robuste conçu pour le levage, la traction et l’arrimage des charges dans n’importe quel domaine.

> Conçu pour une utilisation intensive et courante

> Poids faible

> Construction compacte et robuste

> Chaîne de levage à haute résistance, galvanisée en grade 8 suivant EN 818/7

> Le frein se bloque automatiquement à n’importe quelle hauteur

> Fonctionnement en toute sécurité par un double système de frein

> Les crochets plient progressivement en cas de surcharge

> Effort sur levier minimal en pleine charge

> Levier avec une protection antidérapante en caoutchouc

> Mise en neutre possible non chargé

> Hauteur de levée 1,5 m (distance max entre les positions de crochet en haut et en bas)

> Autres hauteurs de levée sur demande

> Crochets pour les chantiers navals sans linguet en 1,6 et 3,2t sur demande (non destiné au levage)

Réf. CMU (kg) Effort sur le

levier max. (kg) Chaîne de

levage (mm) Nombre de brins

Hauteur de construction

(mm) Poids (kg)

82301-010M 150 16 3.1 x 9.3 1 194 0.8

82302-015M 250 30 4.0 x 12.0 1 235 2.3

82304-015M 500 35 4.3 x 12.0 1 240 2.8

82310-015M 1000 37 5.6 x 17.1 1 312 6.2

82316-015M 1600 30 7.1 x 21.0 1 352 9.5

82317-015M** 1600 30 7.1 x 21.0 1 352 9.5

82332-015M 3200 37 9.0 x 27.2 1 420 15.5

82333-015M** 3200 37 9.0 x 27.2 1 420 15.5

82363-015M 6300 38 9.0 x 27.2 2 564 26.5

82390-015M 9000 39 9.0 x 27.2 3 689 42

** type YAS, Palan à levier pour les chantiers navals

Réf. A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) H (mm)

82301-010M 53 42 50 160 13 24 194

82302-015M 91 70 60 155 23 31 235

82304-015M 113 69 92 180 24 36 240

82310-015M 144 91 122 268 28 43 312

82316-015M 162 99 136 310 29 43 352

82317-015M** 162 99 136 310 29 43 352

82332-015M 186.5 104 180 310 36 53 420

82333-015M** 186.5 104 180 310 36 53 420

82363-015M 186.5 104 235 310 47 70 564

82390-015M 186.5 104 300 310 73 85 689

PAlANS

(11)

PAlANS

(12)

Tire-fort à câbles

Câble tire-fort

Câble acier suivant EN 10204

Caractèristiques

> Un côté crochet à linguet,

> L’autre coté appointé Livraison standard :

> Longueur standard 20 m avec crochet à linguet Options

> Autres longueurs sur demande

Réf. CMU

(kg) Force maxi

manuelle (kg) Longueur du levier (mm)

Course par tour du levier

(mm)

Ø câble

(mm) Poids sans

câble (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm)

831010 800 28 740 52 8.3 6.1 425 65 230 59 170 22.0

831011 1600 41 1120 55 11.0 11.9 545 95 270 72 190 24.5

831012 3200 44 1120 28 16.1 21.1 660 116 325 94 220 29.5

Réf. CMU

(kg) Diamètre câble

(mm) Longueur câble

(mm)

831010C20 800 8.4 20

831011C20 1600 11.0 20

831012C20 3200 16.1 20

TIrE-fOrTS

(13)

Système d'arrimage standard inox

> Largeur de sangle 50,35 et 25 mm – Longueurs standards : 9 et 5 m autres longueurs sur demande

> Conforme à la norme EN 12 195-2

> Couleur standard : Bleu ou blanc

Réf. 180210 + LG

Largeur 50mm

Poids 2657 g

| 1500 daN [ 3000 daN Tendeur Réf. 1070502

Réf. 180110 +LG

Largeur 35 mm

Poids 1040 g

Réf. 180010 + LG

Largeur 25 mm

Poids 434 g

Réf. 180216 + LG

Largeur 50 mm

Poids 2000 g

[] 3000 daN Tendeur Réf. 1070502

Réf. 180111 + LG

Largeur 35 mm

Poids 720 g

[] 1500 daN Tendeur Réf. 107035

Réf. 180011 + LG

Largeur 25 mm

Poids 330 g

[] 800 daN Tendeur Réf. 107025 Longueur totale standard du système : 5 m

Partie courte Partie longue

SySTèME D'ArrIMAgE

(14)

Système d’arrimage 75mm doigts collés - 5 à 10 tonnes

> Matière : 100% polyester

> Tendeur et crochets en acier

Système d’arrimage 50mm doigts collés - 2,5 à 5 tonnes

> Matière : 100% polyester

> Tendeur et crochets en acier

Réf. A Longueur totale (m) B (m) Capacité d’arrimage (tonnes) Poids (kg)

180502B-10M 10 9,5 max 5 à 10 7,15

180502B-15M 15 14,5 max 5 à 10 8,3

180502B-25M 25 24,5 max 5 à 10 10,8

Référence A Longueur totale (m) B (m) Capacité d’arrimage (tonnes) Poids (kg)

180301B-05M 5 4,5 max 2,5 à 10 2

180301B-09M 9 8,5 max 2,5 à 10 2,4

SySTèME D'ArrIMAgE

(15)

Cordage polyamide blanc 3 torons

Réf. Diamètre (mm) Résistance (KGF) Poids (gr/m)

CPN8100 8 1350 40

CPN10100 10 2100 62

CPN12100 12 3000 89

CPN14100 14 4100 122

CPN16100 16 5300 158

CPN18100 18 6700 200

CPN20100 20 8300 245

CPN22100 22 10000 300

CPN24100 24 12000 355

Cordage polyester blanc 3 torons haute ténacité

Réf. Diamètre (mm) Résistance (Kgf) Poids (gr/m)

CP10100 10 2000 79

CP12100 12 2800 114

CP14100 14 3600 145

CP16100 16 4500 180

CP18100 18 5800 230

CP20100 20 6230 300

CP22100 22 7470 367

CP24100 24 8780 437

Drisse polyamide blanc 16 fuseaux

> Grande souplesse

> Utilisation : garcette, matelotage Réf. Diamètre Résistance

(Kgf) Poids

(gr/m)

DP2 2 90 1,7

DP3 3 270 5

DP4 4 400 7,7

DP5 5 450 13

DP6 6 700 17

DP8 8 1300 31

DP10 10 2100 48

Sandow

Réf.

(blanc) 100 m

Réf.

(noir)

100 m ø (mm) Résistance (Kgf) Poids

(gr/m)

SD4B SD4N 4 41 11

SD6B SD6N 6 75 26

SD8B SD8N 8 94 48

> Utilisation : amarrage - mouillage

> Souple ayant une faible élasticité

> Densité : 1,38

> Très bonne résistance aux UV

> Facilement épissable

> Utilisation : amarrage - mouillage

> Caractéristiques : non flottant, haute résistance

à la rupture et à l’abrasion

> Densité : 1,14

Cordage propylène 3 torons

Réf Diamètre (mm) Résistance (Kgf) Poids (gr/m)

1PPE310 10 1 560 45

1PPE312 12 2 210 65

1PPE314 14 3 050 90

1PPE316 16 3 770 115

1PPE318 18 4 810 148

1PPE320 20 5 800 180

1PPE322 22 6 950 220

1PPE324 24 8 120 260

> Utilisation : Amarrage - mouillage - manutention

> Résistance au UV : Moyenne

> Flottant avec une élongation de 19% à la rupture

…ÉQUIPEMENTS DE PONT > COrDAgES…

COrDAgES

(16)

Cordage Movline (couleur verte)

Très résistant à l’usage, bon comportement à l’abrasion, faible étirement, flottant (densité : 0,93)

La conception de ce type de cordage permet d’avoir une résistance très supérieure aux autres fibres existantes.

À poids égal, sa résistance est supérieure de 25 %, au polyamide, de 35 % pour le polypropylène et de 90 % au polyéthylène.

> 3 Torons

Réf. (100 m) Réf. (200 m) Diamètre (mm) Résistance (kgf) Poids (gr/m)

C8100 C8200 8 1460 31

C10100 C10200 10 2200 47

C12100 C12200 12 3150 68

C14100 C14200 14 4300 94

C16100 C16200 16 5450 120

C18100 C18200 18 6950 154

C20100 C20200 20 8400 188

C22100 22 10000 230

C24100 24 11700 270

C26100 26 13500 317

Garde rats

Disque de protection en aluminium à installer sur l’aussière

> Empêche l’intrusion des rats à bord des navires

> Préciser le diamètre de l’aussière Réf. GARDERAT

Aussière Movline (vert-orange)

Aussière tressée à usage professionnel 8 torons - bonne tenue à l’abrasion

> MOVLINE : haute ténacité, résistance très supérieure à la rupture par rapport aux autres types d’aussières.

Flottant - faible allongement

> Longueur : 100 m

> 8 Torons

* Sur demande, nous pouvons livrer les aussières avec 1 œil à une ou à deux extrémités (Ø de l’œil à préciser).

Réf. Diamètre Nominal (mm) Diamètre Réel (mm) Poids (gr/m) Résistance (Tonne)

MOV28 28 34 375 14,9

MOV32 32 38 475 19,5

MOV36 36 44 605 24,6

MOV40 40 48 745 29,7

MOV44 44 52 910 35,3

MOV48 48 58 1075 41,3

MOV52 52 62 1260 47,8

MOV56 56 68 1465 53,2

MOV64 64 76 1900 68,2

MOV72 72 86 2400 84

MOV80 80 96 2970 103

MOV88 88 106 3600 123

MOV96 96 116 4280 143

MOV104 104 124 5000 163

…ÉQUIPEMENTS DE PONT > COrDAgES…

COrDAgES

(17)

Panneaux de Pont HERCULE

Robuste et d’une fabrication de très haute qualité

> Destinés à tous types de navires

> Montage horizontal ou vertical

> Fabrication en fonte d’aluminium traitée anticorrosion

> Membrures renforcées sous le panneau, évitant les distorsions

sous une charge importante

> Mécanisme en inox A316.

> Volant incorporé au-dessous du panneau permettant une ouverture

et/ou fermeture de l’intérieur

> Dormant en aluminium, à boulonner (ou à souder directement

si le bateau est en aluminium)

> Les panneaux sont testés à des pressions de 0,18 bars

Option

Tous les panneaux peuvent être équipés de charnières (à préciser à la commande), Réf. CHERCULE

* Les dimensions sont données avec une tolérance de ±5 mm.

Forme Réf. Dimensions A (mm)^* Dimensions B (mm)^* Dimensions C (mm)^* D Poids (kg)

15 ø 380 ø 460 ø 570 M6 16

2515 640 x 380 710 x 460 820 x 570 M6 23

2020 510 x 510 590 x 590 660 x 660 M6 18

2424 620 x 620 700 x 700 790 x 790 M6 30

2828 710 x 710 790 x 790 900 x 900 M8 42

3628 915 x 710 1000 x 790 1110 x 900 M8 52

Approuvé Bureau VERITAS.

i

Panneaux de Pont BOMAR

Robuste et très léger

> Homologué Lloyd's Register

> Fonte alliage aluminium Almag-35

> À souder ou à boulonner

> Volant incorporé au-dessous du panneau permettant une ouverture et/ou fermeture de l'intérieur (sauf 412)

> Mécanisme en inox A316 (sauf 412 en aluminium)

* Note : Le modèle 41524H est avec charnières.

Forme Réf. Clair passage (mm) Découpe (mm) Hors tout (mm) Poids (kg)

412 305 378 470 9

415 381 546 545 11

418 457 622 622 13

420 508 673 675 15

41218 305 x 457 457 x 610 475 x 629 13

41524 381 x 610 454 x 683 546 x 775 16

41524H^* 375 x 603 457 x 686 597 x 781 16

42424 610 x 610 689 x 689 787 x 787 20

42424H 610 x 610 702 x 702 787 x 829 20

…ÉQUIPEMENTS DE PONT > TrAPPES, PANNEAUx, hUblOTS & ACCESSOIrES…

PANNEAUx DE PONT ÉTANChES hOMOlOgUÉS

(18)

Panneaux étanches type watertight

Cadre et panneau en acier ou aluminium, fermeture centralisée à volant, mécanisme et charnières inox, système de maintien en position ouverte.

Options

> Isolation A30/A60

> Vérins gaz pour assistance à l'ouverture

> Volant en saillie ou poignée flush

> Montage direct sur pont ou sur surbau

> Peinture RAL sur demande

> Certification BV, DNV sur projet

Études sur demande.

Pression à 1,6 bar

Pression à 1,2 bar

Isolation

PANNEAUx DE PONT ÉTANChES hOMOlOgUÉS

(19)

Panneaux de pont aluminium

Sur la base de panneaux de pont acrylique standard, nous proposons une gamme de panneaux montés avec une plaque d'aluminium de 5 mm et des accessoires inox. Il est possible de marcher sur ces panneaux sans risque et de les utiliser dans un environnement professionnel.

Ils peuvent être également utilisés comme baille à mouillage, trappe de visite, porte d'équipet, etc…

Options

> Panneau classique (hauteur 38 mm) ou slim (hauteur 19 mm)

> Anodisation naturelle ou noire

> Peinture polyester toute teinte (RAL à fournir)

> Poignées saillantes ou poignées étoile flush

> Vérins gaz et/ou charnières à friction

> Serrure à clés

> Rayon de découpe (40 / 65 / 75 / 100 mm)

Études sur demande.

Références stockées :

> Cache et panneau en tole aluminium anodisé

> Charnières à friction

> Poignées plastiques

Clair de passage :

500 x 500 mm Réf. PPB500500 600 x 600 mm Réf. PPB600600

Panneaux de pont aluminium gamme éco, poignées plastiques

> Faible hauteur : 19 mm

> Ouverture 180°

> Compas de maintien

> Charnières invisibles

Réf. Clair de passage

(mm) Finition

PPT30AL 455 x 325 Alu brossé

PPT70AN 625 x 625 Alu anodisé

A la plaisance, les trappes PPT60 et PPT70 sont homologuées pour une utilisation en trappe de survie ( Zone 2b )

> Finition aluminium brossé ou anodisé pour le PPT70AN

Nouveau

+

PANNEAUx DE PONT ÉTANChES hOMOlOgUÉS

(20)

Trappes de pont aluminium

> Trappes d’inspection et plaques de pont en aluminium, Almag-35

> Très robuste, possibilité de marcher dessus

> Anti-dérapant

> Cadre aluminium à visser

> Ouverture depuis l’extérieur

> Rayon de découpe pour rectangulaire : 50 mm

Forme Réf. Clair passage (mm) Découpe (mm) Hors tout (mm) Poids (kg)

4812 283 x 224 327 x 273 389 x 335 3

41020 489 x 256 533 x 304 621 x 367 5,5

41416 400 x 344 448 x 398 511 x 460 5,5

4806 132 162 213 1,5

4808 185 216 248 1,5

4810 235 267 318 2

Trappes d'accès aluminium

> Idéal pour créer un accès machine depuis le pont - flush

> Cadre aluminium (inox 316 sur demande) pouvant être collé ou boulonné

> Ouverture par poignée en T amovible depuis l’extérieur

> Mécanisme en inox (isolé de l’aluminium par PVC)

Réf. Clair passage

(mm) Découpe (mm) Hors tout (mm)

PA312 255 x 509 312 x 566 367 x 621

PA318 261 x 621 318 x 318 373 x 373

PA420 363 x 566 420 x 623 475 x 678

PA521 465 x 719 521 x 775 576 x 830

PA623A 566 x 566 623 x 623 678 x 678 PA623B 566 x 718 623 x 775 678 x 830 PA623C 566 x 871 623 x 928 678 x 983

Réf. Hors Tout (mm) Découpe (mm) Passage (mm) Clé

SP2431 275 x 370 198 x 298 180 x 288 OUI

SP2439 375 x 375 298 x 298 280 x 285 OUI

SP2435 365 x 610 282 x 532 270 x 522 NON

SP2436 365 x 610 545 x 297 520 x 275 OUI

Porte d’équipet ABS

> Trappes ABS blanc, ouverture 180°

Trappe d’inspection

Trappe moulée en ABS NOIR

Réf Passage (mm) Découpe (mm) Hauteur (mm)

TV178N 178 x 280 208 x 310 5

TV355N 355 x 406 413 x 448 12

PANNEAUx DE PONT ÉTANChES hOMOlOgUÉS

(21)

Hublot aluminium avec tape

> Hublot rond aluminium anodisé

> Verre clair trempé iso 614 épaisseur 10 mm

> Ouvrant sur charnière

> Tape aluminium en standard sur charnières

> Goupilles en inox

Hublots ouvrants

> Cadre aluminium anodisé

> Panneau en acrylique de 10 mm

> Fixation par pinçage de la structure, avec tolérance de pinçage de 3 à 25 mm

Option

> Moustiquaire

Type PM

Type PW

Réf. Rayon

(mm)

Dimensions extérieures A x B (mm)

Dimensions découpe

C x D (mm) Désignation VEPM21 61 244 x 146 220 x 122 Version PM VEPM22 75 294 x 172 270 x 148 Version PM VEPM23 88,5 344 x 198 320 x 174 Version PM

VEPW203 Rond 198 174 Version PW

Réf. Type Ø Clair de vitre

(mm) Ø Découpe

(mm) Ø Hors tout (mm)

HRT260KB À visser 260 300 380

HRT260KS À souder 260 300 380

hUblOTS

(22)

Type PLANUS

> Rayon : 75 mm

> Épaisseur : 10 mm

> Panneau acrylique "fumé"

Réf.

Dimensions de découpe C x D (mm)

Dimensions extérieures A x B (mm) Réf.

Contre cadre

C D A B

VEPLA30 300 230 350 280 VECF3023 VEPLA32 424 294 474 344 VECF4532 VEPLA34 340 210 390 260 VECF3421

VEPLA40 374 374 424 424 VECF4040

VEPLA45 424 424 474 474 VECF4545

VEPLA50 471 471 521 521 VECF5050

Type LIBERO

> Rayon en standard : 32 ou 55 mm

> Épaisseur : 12 mm

> Panneau acrylique "fumé"

Type Réf. Rayon

(mm)

Dimensions de découpe C x D (mm)

Dimensions extérieures A x B (mm) Réf.

Contre cadre

C D A B

Trappe

ventil VELIB3432 32 340 195 400 255 VECF341932

Trappe de pont

VELIB3255 55 450 320 510 380 VECF453255 VELIB3755 55 500 370 560 430 VECF503755

Trappe de survie

VELIB5055 55 500 500 560 560 VECF505055 VELIB4155 55 410 410 470 470 VECF414155 VELIB6255 55 620 620 680 680 VECF626255

Peut être réalisé sur mesure avec des rayons de 32 / 76 / 100 mm.

+

Cadre aluminium anodisé - Panneau en acrylique. Chacun des modèles ci-dessous peut être doté en option :

> D’une poignée conforme aux directives CE et permettant l’ouverture extérieure, Réf. VEVLKNSET

> D’un contre-cadre anodisé ou laqué

CAPOTS DE PONT

(23)

Supports, fourches et axes tire bord Tire bords

Autres dimensions sur demande.

+

Matière Réf. version écrou à œil

Réf. version écrou papillon

Dimensions (mm) Diam.

Tige (M) Long.

Tige (L) Long.

Filetage (R) D1 D2 A

Bronze

TBO1080L TBP1080L 10 80 55 8 20 11

TBO12100L TBP12100L 12 100 70 10 23 13

TBO12140L TBP12140L 12 140 90 10 23 13

TBO16100L TBP16100L 16 100 70 14 28 17

TBO16140L TBP16140L 16 140 90 14 30 17

Inox 316

TBO1080I TBP1080I 10 80 50 10 20 11

TBO1290I TBP1290I 12 90 60 12 25 13

TBO12120I TBP12120I 12 120 80 12 25 13

TBO16125I TBP16125I 16 125 90 16 32 17

TBO16150I TBP16150I 16 150 100 16 32 17

Tire bord à œil Bronze

Tire bord à papillon

Bronze

Tire bord à œil

Inox

Diam. Tige (mm) Longueur (mm) Réf. Inox Réf. Acier Réf. ALU

Support tire bord

10 39 STB10I STB10A STB10ALU

12 39 STB12I STB12A STB12ALU

16 48 STB16I STB16A STB16ALU

Fourche tire bord

10 80 FTB10I FTB10A FTB10ALU

12 80 FTB12I FTB12A FTB12ALU

16 110 FTB16I FTB16A FTB16ALU

Axe tire bord

10 / ATB10

12 / ATB12

16 / ATB16

TIrE-bOrDS

(24)

E

B A

G F

C D

G

G F F F

F

ROTULE MÉTAL TYPE MB

ROTULE NYLON TYPE PC

OEIL TYPE E

ROTULE NYLON TYPE P

CHAPE TYPE C 1. FORCE DU VÉRIN EN NEWTON

2. COURSE 4. Ø TIGE

6. ENTRAXE VÉRIN OUVERT

FIXATION TIGE FIXATION FÛT

TYPE

DIMENSIONS

DIMENSIONS F. F.

G.

TYPE

3. LONGUEUR FÛT 5. Ø FÛT

A.

C.

E.

B.

D.

Vérin gaz tout inox sur mesure

Pour capots et panneaux.

Réf. Désignation

VERINGAS Déterminez-vous même les dimensions des terminaisons en vous aidant du formulaire.

Précisez l’application, le poids du capot ou panneau ou éventuellement le couple.

+

Calcul de la force maximale nécessaire F = Force en Newton (N)

F max. = (P x D x L) / (2 x B x A)

P : poids du capot en kg D, A, B : dimension en mètres

L : longueur du vérin rentré

Précisez le type d'application, le poids du capot ou du panneau.

i

vÉrINS gAz

(25)

Série IKI PRO

> Guindeau inox pour bateaux jusqu’à 12m

> Moteur sur pont

> Fournis avec relais montée descente

> Avec ou sans poupée

> Accepte chaine de 6 et 8mm

> Accepte du bout de 12mm sur le barbotin de 8mm

> Vitesse 25m/min

Ref Tension

(V) Puissance

(W) Traction max

(Kg) Poids (Kg) Chaine

IK051206D 12 500 670 11 6mm (ISO)

IK051206L 12 500 670 10 6MM (ISO)

IK081208D 12 800 800 11.1 8MM( ISO )

IK081208L 12 800 800 10.1 8MM( ISO )

IK082408D 24 800 810 11.1 8MM( ISO )

IK082408L 24 800 810 10.1 8MM( ISO )

A B C D E F G

Dim

(mm) 126 65 225 84.5 122 176 200

A B C D E F

212 260 90 253 121 132

Série GM

> Traction : 300 kg

> Autolubrifié

> Peut être livré avec barbotin pour chaîne de 6, 8 ou 10 mm, Norme ISO

> Poids : 12 kg

Réf. Désignation GM2006 Pour chaîne de 6 mm GM2008 Pour chaîne de 8 mm GM20010 Pour chaîne de 10 mm

Dimensions en mm.

…ÉQUIPEMENTS DE PONT > gUINDEAUx & CAbESTANS…

gUINDEAUx hOrIzONTAUx

(26)

Type DEVON

> Avec barbotin et poupée

> Aluminium anodisé

> Livré avec relais

Réf. Tension

(VCC) Puissance (W)

Traction arrachement

(kg)

Traction continu

(kg)

chaîne Ø (mm)

Poids (kg)

DE102410D 24 1000 1310 160 10 (ISO) 28

DE151210D 12 1500 1350 180 10 (ISO) 30

DE152410D 24 1500 1370 190 10 (ISO) 30

Type CAESAR

> Puissance : 7,5 et 9,2 kW, 230/400 volts

> Hydraulique sur demande

> Chaînes à étais de 16 - 17,5 - 19 - 20,5 et 22 mm

Sur demande, préciser la configuration (nombre de poupée, type et diamètre de chaîne).

i

Type ACHERON

Réf. Tension (V) Puissance (kW)

Traction arrachement (kg)

Traction continue (kg)

Ø Chaîne à étais (mm)

Poids (kg)

AH75AC19TA 230/400 7,5 5800 2600 19,5 265

Type OBI

> Aluminium anodisé

> Livré avec relais

ISO = norme 26011

i

OBI sans poupée

Réf. Tension

(Vcc) Puissance (W)

Traction arrachement

(kg)

Traction continue

(kg)

chaîne Ø (mm)

Poids

(kg) Poupée

OB051208L 12 500 630 90 8 (ISO) 8,2 Non

OB052408L 24 500 640 90 8 (ISO) 8,2 Non

OB071208L 12 700 670 100 8 (ISO) 8,8 Non

OB072408L 24 700 680 100 8 (ISO) 8,8 Non

OB101208L 12 1000 1250 130 8 (ISO) 18 Non

OB102408L 24 1000 1290 140 8 (ISO) 18 Non

OB101208D 12 1000 1250 130 8 (ISO) 18 Oui

OB102408D 24 1000 1290 140 8 (ISO) 18 Oui

OB101210L 12 1000 1250 130 10 (ISO) 18 Non

OB102410L 24 1000 1290 140 10 (ISO) 18 Non

OB101210D 12 1000 1250 130 10 (ISO) 18 Oui

OB102410D 24 1000 1290 140 10 (ISO) 18 Oui

OBI avec poupée

Existe en version 48 V.

i

…ÉQUIPEMENTS DE PONT > gUINDEAUx & CAbESTANS…
