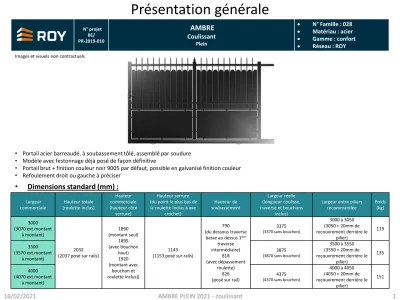

Présentation générale
• Dimensions standard (mm) :
N° projet BE/
PR-2019-010
AMBRE
Coulissant
Plein
• N° Famille : 028
• Matériau : acier
• Gamme : confort
• Réseau : ROY
•
Portail acier barreaudé, à soubassement tôlé, assemblé par soudure
•
Modèle avec festonnage déjà posé de façon définitive
•
Portail brut + finition couleur noir 9005 par défaut, possible en galvanisé finition couleur
•
Refoulement droit ou gauche à préciser
Largeur commerciale
Hauteur totale (roulette inclus)
Hauteur commerciale (hauteur côté
serrure)
Hauteur serrure (du point le plus bas de la roulette inclus à axe
crochet)
Hauteur de soubassement
Largeur réelle (longueur coulisse, traverse et bouchons
inclus)
Largeur entre piliers recommandée
Poids (kg)
3000 (3070 ext.montant
à montant)
2032 (2037 posé sur rails)
1890 (montant seul)
1895 (avec bouchon
haut) 1920 (montant avec
bouchon et
1143 (1153 posé sur rails)
790 (du dessous traverse
basse au dessus 1ère traverse intermédiaire)
818 (avec dépassement
roulette) 826
3375 (3370 sans bouchon)
3000 à 3050 (3050 = 20mm de recouvrement derrière le
pilier)
119
3500 (3570 ext.montant
à montant)
3875 (3870 sans bouchon)
3500 à 3550 (3550 = 20mm de recouvrement derrière le
pilier)
135
4000
4375
4000 à 4050 (4050 = 20mm de Images et visuels non contractuels
Constitutions et Caractéristiques techniques
Article Section Ref interne Code interne
Montants serrure et arrière
Profil principal
Tube acier 80x40x2
Surmontés d’un bouchon plastique80x40
D-440 (bouchon)
Serrure
Encastrée et vissée dans le montant Hauteur de la poignée
1050mm (bas du montant à axe poignée) pour toutes les hauteurs
VP-069
Montant central
Profil principal
16/02/2021 AMBRE PLEIN 2021 - coulissant 2
Tube acier 80x40x2 Perçage traversant Ø13 au niveau des traverses pour tous (évacuation du bain de la finition galva)
Constitutions et Caractéristiques techniques
Article Section Ref interne Code interne
Pointe centrale
PL-108 (platine) BT-078 (pointe)
Traverses haute et intermédiaires
Traverse haute et 1èreintermédiaire
Tube acier 30x30 ep.1,5 Soudés en applique entre les montants
Barreaux traversant
2èmetraverse intermédiaire (la plus basse)
Tube acier 30x30 ep.1,5 Soudés en applique entre les montants
Percés en haut pour recevoir les Barreaux du haut
Percés en dessous pour recevoir les barreaux du soubassement Montant fermé par une de platine en tôle acier
de 76x36 ep1.5, percée pour évacuer le bain de galvanisation.
Pointe soudée et alignée sur le haut des barreaux
Constitutions et Caractéristiques techniques
Article Section Ref interne Code interne
Traverse basse
Profil principal
Tube acier 100x40x3
Usinée pour recevoir les barreaux
Bouchons en plastique noir 100x40
Roulettes Encastrée dans la traverse basse
Fixée par soudure D-006
Remplissage
Barreaux du haut
16/02/2021 AMBRE PLEIN 2021 - coulissant 4
Barreaux en tube Ø18, ép.1,5
Passent dans la traverse haute et 1èreintermédiaire et arrivent dans la 2ème traverse intermédiaire
Constitutions et Caractéristiques techniques
Article Section Ref interne Code interne
Remplissage
Ronds
Feston Festonnage déjà fixé de façon définitive sur le portail
Soubassement Tôle ep.1,5mm
Plats de
soubassement Fixation de la tôle par des plats de 25x3 Coulisse de guidage
Plat de 16x3mm, Ø114, soudés entre les barreaux des traverses intermédiaires
Profil en acier de 55x50 soudé en applique sur les montants Aligné sur la traverse haute
Constitutions et Caractéristiques techniques
Article Section Ref interne Code interne
Coulisse de guidage
Guidage
Support pilier
monobloc Tôle acier plié
SE-235 (Ensemble guidage) PL-084 (Platine)
Galet x2 + capuchons
SE-197 (Ensemble galet) V-161 (capuchons)
Dans le kit coulissant
16/02/2021 AMBRE PLEIN 2021 - coulissant 6
Butées de fin de course En début et fin de coulisse
Constitutions et Caractéristiques techniques
Article Section Ref interne Code interne
Cornière gâche
Profil principal
Plaque de gâche
Plaque gâche livrée sur la serrure, elle-même montée sur le portail
Visserie dans le kit accessoires
GA-008
Avaloir
Avaloir monobloc
En acier galvanisé thermo laqué à la couleur du portail
PL-076 Cornière 70x70 ép.3 en acier galvanisé = à la hauteur du montant
Thermo laqué à la couleur du portail
Usinée en fonction du sens de refoulement choisi Visserie de fixation non fournie car devra correspondre
au type de support de la cornière
Constitutions et Caractéristiques techniques
Article Section Ref interne Code
interne Autres
Finition standard
Peinture de finition noire 9005 sur acier brut Galvanisé finition couleur
- La galvanisation est un traitement anticorrosion qui s’effectue par trempage dans un bain de zinc en fusion à 450°après dégraissage.
- Un alliage fer/zinc se crée en surface du métal.
- Les faces extérieures ET intérieures sont ainsi revêtues d’une couche de zinc de 80 microns en moyenne ce qui explique l’excellente tenue à la corrosion. (garantie 10 ans)
- Ensuite le produit est thermo laqué à la couleur demandée.
16/02/2021 AMBRE PLEIN 2021 - coulissant 8
• Important:
• Dans la gamme ROY:
•
Portillon
•
Battant
•
Travée
Accessoires coulissant
Accessoires par défaut (Visserie de fixation non fournie) Serrure et poignée:
▪ Serrure à larder Encastrée et posée VP-069
▪ BARILLET 27x27
▪ Poignée ovoïde en aluminium noire avec un carré de 7x7x70
▪ Distance du point le plus bas de la roulette inclus à axe crochet: 1143
La bague d’adaptation sera utilisée sur ce modèle
Butée arrière
Kit gâche (option motorisation)
Cornière gâche
Plaque de gâche
Rails Guidage pilier
Visserie de fixation non fournie
Poignée
Platine guide Galet x2 + capuchons
Option motorisation:
Fixation crémaillère (vis)
X24
Accessoires compatibles
16/02/2021 10
Accessoires décoratifs :
Poteaux
Les poteaux sont dimensionnés pour des vantaux de maximum 100Kg et pour 4m² (plein) par poteaux maximum.
Attention, avec les poteaux destinés à supporter un coulissant, 4m² ça va très vite
AMBRE PLEIN 2021 - coulissant
Options et sur mesure
Option poteaux
▪
Seront fournis avec le portail dans la même finition, la platine de guidage a été conçue pour s’adapter à la largeur des poteaux
CouleurDisponibles le site pour accéder aux finitions possible
https://www.portail-cloture-roy.fr▪
Finition sablée
▪
Si le produit est destiné à être installé sur le littoral, une finition spécifique est possible.
Sur mesure
Hauteur mini au montant Hauteur maxi au montant
Larg. Mini de fabrication
Larg. Maxi de fabrication
Hauteur de soubassement si variable en fonction hauteur sur
mesure
Hauteur serrure (centre poignée) si variable en fonction hauteur sur
mesure
Coulissant
1420
(montant avec bouchon et roulette inclus) (1532 Hauteur totale
roulette inclus) (1390 montant seul) (1395 montant seul avec
bouchon haut)
1920
(montant avec bouchon et roulette inclus) (2032 Hauteur totale
roulette inclus) (1890 montant seul) (1895 montant seul avec
bouchon haut)
1600 4000 Oui Non
16/02/2021 12
▪
Vis
▪
pour fixer la crémaillère
AMBRE PLEIN 2021 - coulissant
X24
Option motorisation
Ø 5,5
Poser un joint silicone sur les perçages avant la fixation de la crémaillère
Motorisation
▪
Fixation de la crémaillère sur la traverse basse
▪
