Conclusion Résultats ◦ Plans pour mélanges Deuxième proposition Deuxième proposition ◦ Plans factoriels fractionnaires Première proposition Contexte d’application Introduction

(1)

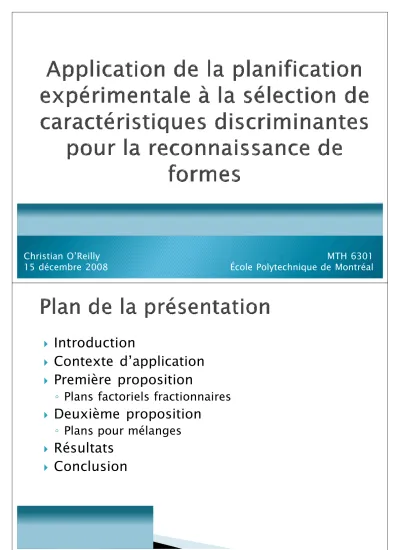

Christian O’Reilly

15 décembre 2008 MTH 6301

École Polytechnique de Montréal

} Introduction

} Contexte d’application

} Première proposition

◦ Plans factoriels fractionnaires

} Deuxième proposition

◦ Plans pour mélanges

} Résultats

} Conclusion

(2)

} On dispose de :

◦ Un ensemble de M classes :

(p. ex. l’ensemble des images de chat, de chien, …)

◦ Un ensemble de N formes appartenant chacune à l’une des classe c_i :

(p. ex. image de Fido, de Grisou, de Noirot, …)Ρ ={p_j ∈c_i | j =1,2,...,N} } ,..., 2 , 1

|

{c i M

C = _i =

(p. ex. image de Fido, de Grisou, de Noirot, …)

◦ Un ensemble de N caractéristiques permettant de décrire les formes p_j :

(p. ex. nombre de pattes, couleur, …)

} On cherche :

◦ Le sous-ensemble de caractéristiques qui permet le mieux d’associer chaque forme p_j à la bonne classe c_i.

} ,..., 2 , 1

|

{f k O

F = _k =

F F^* ⊆

Q.I.

O

O : humains X : singes O

Taille X

O X

X classes

formes Caractéristiques

(3)

} Quelques approches rapportées dans la littérature :

◦ Recherche exhaustive

– !!! Problème combinatoire !!!

◦ Utilisation des meilleures caractéristiques individuelles – !!! omission des effets d’interaction !!!

◦ Recherche séquentielle (avant et arrière)

◦ Ajouter l, enlever r

– !!! l et r sont à déterminer !!!

◦ Recherche séquentielle flottante (avant et arrière)

◦ Recherche « Branch and bound »

Anil K. Jain et al. Statistical Pattern Recognition: A Review, IEEE Transactions on Pattern Analysis and Machine Intelligence, vol. 22, no.1, january 2000.

OBJECTIF :

Explorer l’utilisation de la DOE pour l’analyse des interactions entre les caractéristiques de façon à obtenir leur sous-ensemble

façon à obtenir leur sous-ensemble permettant le mieux de représenter les

formes de façon à ce que les classes soient facilement séparables.

(4)

} On a :

◦ N=687 signatures S_i provenant de 124 signataires P_j

◦ M=2 classes : –

(association de deux signatures provenant d’un même signataire)

} ,

,

| ) ,

1 {(S S S P S P l k

C = _i _j _i ∈ _k _j ∈ _l = signataire)

–

(association de deux signatures provenant de deux signataires différents)

◦ O=26 caractéristiques

} ,

,

| ) ,

2 {(S S S P S P l k

C = _i _j _i ∈ _k _j ∈ _l ≠

} Représentons une signature comme un vecteur de caractéristiques :

} Définissons le coût relatif à l’association des

[

O

]

i f f f

S = ₁ ₂ ...

} Définissons le coût relatif à l’association des signatures S_i et S_j comme étant :

avec W une matrice diagonale de poids w_i et Σ la matrice de covariance des caractéristiques.

[

⁽ ⁱ ^j⁾

] [

^T ¹ ⁽ ⁱ ^j⁾

]

ij W S S W S S

C = − Σ⁻ − ^*

•Ceci est la « Feature weighted Mahalanobis distance ». Voir : M. Wolfel, H.K.

Ekenel, Feature Weighted Mahalanobis Distance: Improved Robustness for Gaussian Classifiers, 13th European Signal Processing Conference (EUSIPCO

•2005), Antalya, Turkey, September 2005.

(5)

} On va utiliser la statistique U (test de

Wilcoxon-Mann-Whitney*) pour déterminer la séparabilité des classes c₁ et c₂ en fonction de W.

◦ U = 1.0 : Classes parfaitement séparables

◦ U = 0.5 : Classes parfaitement confondues

* Cette statistique a été choisie car elle est équivalente à l’aire sous la courbe ROC.

} Facteurs : Les poids w_i

} Variable de sortie : La statistique U

} Nombre de facteurs = 26

} On veut

◦ Tamiser les facteurs

◦ Tenir compte des interactions

} Choix :

◦ Plan factoriel fractionnaire à 26 facteurs

◦ Résolution V (maximisant la cohérence)

◦ 1024 essais (les essais sont peu coûteux)

(6)

} Problèmes avec ce plan:

◦ Demande beaucoup d’essais

◦ Difficile d’évaluer les interactions d’ordre supérieure à 2

◦ Ne correspond pas à la nature du problème : – Permet l’évaluation de l’essai w = 0 ∀i

– Permet l’évaluation de l’essai – U(W) est singulier en ce point

– La surface devient très irrégulière près de ce point – Permet l’évaluation d’essais aux points W et αW où

alpha est un scalaire quelconque – U(W) = U(αW) pour tout α

◦ Résultats douteux en pratique

i w_i = 0 ∀

} L’augmentation de l’importance de la i^ième caractéristique (c.-à-d. augmentation de w_i) diminue l’importance relative des autres.

è Ce problème correspond à un mélange è Ce problème correspond à un mélange

où les caractéristiques f_i sont les ingrédients et les poids w_i sont les proportions.

(7)

} Première phase :

◦ Exploration des facteurs principaux et des effets d’interaction doubles et triples

◦ Plan simplexe-lattice – À 3 facteurs

– Avec des points intérieurs et le point centre – Avec des points intérieurs et le point centre – Pour polynôme d’ordre 3

– Sans répétition (réponse déterministe) – Contenant 13 essais

} 15 triplets de caractéristiques ont été testés

} Les caractéristiques f₁₉, f₂₃, f₂₄, f₂₉ et f₃₃ ont été conservées pour la deuxième phase

Synergie agoniste Synergie antagoniste Synergie agoniste Synergie antagoniste

Indépendance Synergie agoniste à deux facteurs

(8)

} Deuxième phase

◦ Recherche d’un point d’opération optimal dans l’espace (f₁₉, f₂₃, f₂₄, f₂₉, f₃₃)

◦ Plan simplexe-lattice – À 5 facteurs

– Avec des points intérieurs et le point centre – Pour polynôme d’ordre 3

– Sans répétition

– Contenant 40 essais

} Solution retenue:

◦ (w₁₉, w₂₃, w₂₄, w₂₉, w₃₃) = (0.48, 0.26, 0.18, 0.08, 0.0)

Sujets 10 à 39 40 à 69 70 à 99

DOE Mélange

(4 caractéristiques) 0.98396

(±0.00440) 0.98413

(±0.00462) 0.99481 (±0.00256) Recherche

exhaustive Pratiquement irréalisable Nombre de combinaisons

possibles : ²⁶ 26 67108863

1

 =

 

∑

=

i i

Sans sélection

(26 caractéristiques) 0.81438

(±0.01301) 0.85200

(±0.01269) 0.89806 (±0.01053) Meilleures caract.

Individuelles À venir!

Statistique WMW (± erreur standard)

(9)

} L’utilisation de la DOE pour mélanges est intéressante pour l’analyse des effets

d’interaction doubles et triples lors de la sélection de caractéristiques.

} L’inclusion de ces analyses dans une

procédure automatisée semble prometteuse.
