BASE DU DESSIN TECHNIQUE
Rappel 1 / 2

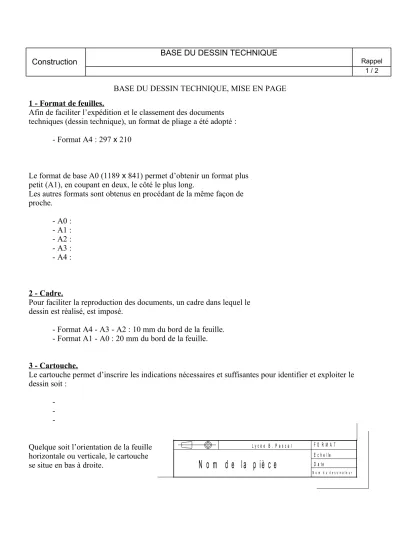

BASE DU DESSIN TECHNIQUE, MISE EN PAGE 1 - Format de feuilles.
Afin de faciliter l’expédition et le classement des documents techniques (dessin technique), un format de pliage a été adopté :
- Format A4 : 297 x 210
Le format de base A0 (1189 x 841) permet d’obtenir un format plus petit (A1), en coupant en deux, le côté le plus long.
Les autres formats sont obtenus en procédant de la même façon de proche.
- A0 : - A1 : - A2 : - A3 : - A4 :
2 - Cadre.
Pour faciliter la reproduction des documents, un cadre dans lequel le dessin est réalisé, est imposé.
- Format A4 - A3 - A2 : 10 mm du bord de la feuille.
- Format A1 - A0 : 20 mm du bord de la feuille.
3 - Cartouche.
Le cartouche permet d’inscrire les indications nécessaires et suffisantes pour identifier et exploiter le dessin soit :
- - -
Quelque soit l’orientation de la feuille horizontale ou verticale, le cartouche se situe en bas à droite.
L y c é e B . P a s c a l
N o m d e la p iè c e
F O R M A T E c h e l le D a t e
N o m d u d e s s i n a t e u r
Construction BASE DU DESSIN TECHNIQUE
Rappel 2 / 2
4 - Epaisseur des traits.
Type de traits Application Tracé
Continu fort Interrompu fin
Mixte fin
5 - Mise en page. (Dessin de définition) Pour un format de feuille donné :
1°/ Tracer le cadre
2°/ Dessiner et remplir le cartouche
3°/ Déterminer le parallélépipède englobant la pièce 4°/ Calculer les écarts constants entre les vues 5°/ Placer les vues sur la feuille
6°/ Tracer les droites de rappel (à 45°) nécessaire au dessin de la pièce.
6 - Droite de rappel.
