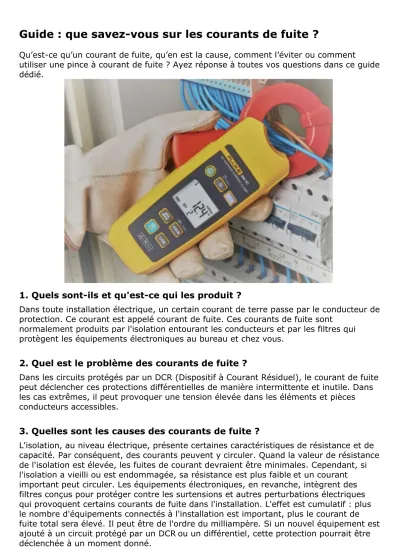

Guide : que savez-vous sur les courants de fuite ?
Qu’est-ce qu’un courant de fuite, qu’en est la cause, comment l’éviter ou comment utiliser une pince à courant de fuite ? Ayez réponse à toutes vos questions dans ce guide dédié.
1. Quels sont-ils et qu'est-ce qui les produit ?
Dans toute installation électrique, un certain courant de terre passe par le conducteur de protection. Ce courant est appelé courant de fuite. Ces courants de fuite sont
normalement produits par l'isolation entourant les conducteurs et par les filtres qui protègent les équipements électroniques au bureau et chez vous.
2. Quel est le problème des courants de fuite ?
Dans les circuits protégés par un DCR (Dispositif à Courant Résiduel), le courant de fuite peut déclencher ces protections différentielles de manière intermittente et inutile. Dans les cas extrêmes, il peut provoquer une tension élevée dans les éléments et pièces conducteurs accessibles.
3. Quelles sont les causes des courants de fuite ?
L'isolation, au niveau électrique, présente certaines caractéristiques de résistance et de capacité. Par conséquent, des courants peuvent y circuler. Quand la valeur de résistance de l'isolation est élevée, les fuites de courant devraient être minimales. Cependant, si l'isolation a vieilli ou est endommagée, sa résistance est plus faible et un courant important peut circuler. Les équipements électroniques, en revanche, intègrent des filtres conçus pour protéger contre les surtensions et autres perturbations électriques qui provoquent certains courants de fuite dans l'installation. L'effet est cumulatif : plus le nombre d'équipements connectés à l'installation est important, plus le courant de fuite total sera élevé. Il peut être de l'ordre du milliampère. Si un nouvel équipement est ajouté à un circuit protégé par un DCR ou un différentiel, cette protection pourrait être déclenchée à un moment donné.
4. Comment éliminer ou minimiser les effets des courants de fuite ?
Quantifiez le courant de fuite puis identifiez sa source à l'aide d'une pince à courant de fuite. Pour mesurer les courants de charge, l’ampèremètre offre une grande précision lors de la mesure de petits courants, inférieurs à 5 mA. La plupart des pinces de courant n'enregistrent tout simplement pas de si petits courants.
5. Comment utiliser un collier de serrage à fuite ?
Bien qu'il existe plusieurs méthodes pour obtenir le courant de fuite, on utilise généralement les suivantes :
- Les conducteurs actifs. La pince de la pince de fuite est placée autour des conducteurs actifs (phase/s + neutre). Les champs magnétiques produits par les courants de charge de chaque conducteur sont annulés les uns par les autres. Tout déséquilibre ou différence de courant est la conséquence d'une fuite des conducteurs de terre ou de voies alternatives. Pour mesurer ce courant, une pince à courant de fuite doit être capable de mesurer des courants inférieurs à 0,1 mA.
-Le conducteur de terre de protection. La pince de la pince de fuite est placée autour du conducteur de terre. Tout courant de fuite dans l'installation sera enregistré dans la pince qui doit avoir une valeur approximative de celle obtenue avec la pince des
conducteurs actifs.
6. Conseils pour l'utilisation d’un collier anti-fuite
Pour mesurer avec précision les petits courants, il est essentiel que les extrémités des mâchoires ne soient pas endommagées ou déformées, qu'elles soient maintenues propres et bien ajustées lorsque la mâchoire est fermée.
7. Résumé
Le courant de fuite peut être un indicateur de l'efficacité de l'isolation du conducteur.
Des niveaux élevés de courant de fuite peuvent exister dans les circuits où des
équipements électroniques avec filtres sont utilisés, ce qui peut ensuite provoquer des tensions qui perturbent le fonctionnement normal de l'équipement. Il est possible de localiser l'origine des courants de fuite en utilisant une pince à courant de fuite qui permet de mesurer de très petits courants.
