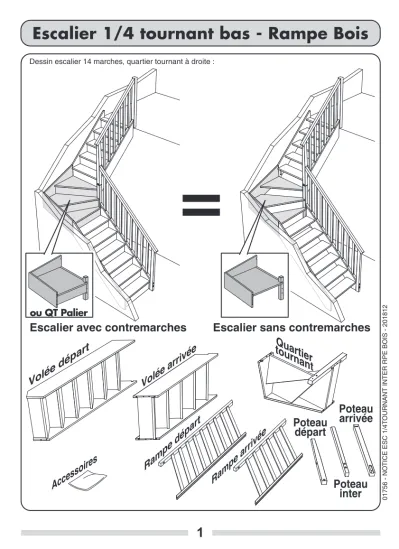

Escalier 1/4 tournant bas - Rampe Bois

(1)

Escalier 1/4 tournant bas - Rampe Bois

Dessin escalier 14 marches, quartier tournant à droite :

Escalier avec contremarches

Volée départ Volée arrivée

Rampe départ

Rampe arrivée Accessoires

Escalier sans contremarches

=

01756 - NOTICE ESC 1/4TOURNANT INTER RPE BOIS - 201812

Quartier tournant

Poteau départ

Poteau inter Poteau arrivée

ou QT Palier

(2)

*à titre informatif la durée peut varier en fonction des configurations du chantier.

Accessoires fournis (pour escalier 14 marches) Conseils préalables

Outillage nécessaire

n°13 + n°16

Ø 6 Finition (pour escalier acheté brut)

Montage

Porter des gants.

Eviter les coulures de colle en appliquant la juste dose et en lissant au pinceau.

Nettoyer les traces de colle au fur et à mesure du montage (ne pas les laisser sécher) en utilisant une éponge légèrement humide.

Teinter et passer une couche de vernis avant le montage des éléments.

Après la mise en place de l'escalier, terminer sa finition.

1/2 journée*

1112 10 9

8

7 6 5

4 3 2 1

L18 (x 2) L19 (x 2) 3 personnes

7 16

A1 (x 1)

I

1 (x 4) H1 (x 4)

Ø 8 x 100 D1 (x 3)

N4 (x 3) B1 (x 4)

Ø 6 x 60 Ø 8 x 50

D2 (x 1)

F1 (x 16)

Ø10 x 40

G1 (x 6) Ø 1,8 x 35

J2 (x 2)

E1 (x 6) Ø 8 x 18

E2 (x 4) Ø 10 x 20

N3 (x 7) ^{01756 - NO}

TICE ESC 1/4TOURNANT INTER RPE BOIS - 201812

(3)

Information sur le stockage et la mise en œuvre des escaliers

Escalier à usage intérieur, pour maison individuelle à trafic faible.

1. Influence de l’environnement, mesures de protection

Les escaliers préfabriqués seront entreposés dans un endroit protégé et aéré, maintenant une température et une hygrométrie constantes.

Les escaliers sont prévus pour un milieu sec, c'est-à-dire une température de 20°C et une humidité relative ambiante ne dépassant pas 65%.

L’escalier doit être protégé avant la pose, dans les 15 jours suivants la date d’achat, et entretenu avec un vernis vitrificateur.

2. Mise en œuvre

Les escaliers doivent être mis en œuvre dans une pièce saine, sèche (plâtre et dalle secs), ventilée, sur sol sec et fini, ainsi que d’éviter les contacts avec des matériaux humides.

Les escaliers en bois ne peuvent en aucun cas être placés lorsque les conditions sont de nature à risquer le voilement ou le retrait des escaliers.

La mise en œuvre des escaliers doit suivre les normes et règlementations applicables, et en particulier le DTU en vigueur NF DTU 36-3 Travaux de bâtiment — Escaliers en bois et garde-corps associés.

Le respect de ces normes implique que la pose d’un escalier n’est pas un acte anodin, par conséquent le poseur doit être de préférence un professionnel ou bien un bricoleur averti, rompu à la mise en œuvre des menuiseries.

La personne ayant la charge de la pose veillera à ce que, après leur mise en œuvre, les escaliers soient dûment protégés contre les dégradations et l’encrassement pendant la durée des travaux de construction.

3. Utilisation

L’escalier doit être utilisé normalement et sans avoir subi de modifications.

Toute conséquence d’une mise en œuvre de nos produits sur un chantier qui ne respecte pas ces spécifications ne saurait nous être imputée.

(4)

2

Positionner le tasseau de fixation suivant le schéma ci-dessous.

Utiliser des fixations adaptées au support ! En cas de doute, demander l’avis d’un professionnel.

Mise en place du tasseau.

MédianAxe 100 mm

100 mm

épaisseur de marche

Fixations non fournies

1

Si H est inférieur à la hauteur achetée il faut recouper les limons et la contremarche n°1 de la volée départ.

Vérification de la hauteur et recoupe (si nécessaire) de l’escalier.

ÉTAPE UNIQUEMENT POUR ESCALIER “STANDARD” - en cas d’escalier sur mesure, reportez-vous au plan et descriptif fournis lors de l’achat.

Recoupe maximum :

40 mm

H

90°

H = Hauteur sol à sol fini

VOLÉE DÉPART

Contremarche n°1 à recouper également

VOLÉE DÉPART

(5)

3

Mise en place des tourillons.

Poser la volée sur des cales et insérer / coller les tourillons.

Essuyer l’excès de colle.

F1 F1

F1

Visser les deux vis de rappel dans le quartier tournant en respectant le débord de 60 mm.

4

Vis de rappel.

7

H1

60 mm

n°7 H1

H1

(6)

2 3

I 1 E2 H1

Assembler les deux éléments.

Insérer la rondelle et visser l’écrou d’assemblage à l’aide de la clé n°16.

16

n°16

5

Assemblage de la volée et du quartier tournant.

1

(7)

8 H1 H1

Positionner l’ensemble volée arrivée + quartier tournant et maintenir le tout en place à l’aide de piges.

Vérifier la solidité de l’ensemble, l’aplomb et l’horizontalité.

Fixer la volée sur le tasseau de fixation à l’aide des vis Ø 6 x 60.

Fixation de l’ensemble volée arrivée + QT.

6 Tourillons du 1/4 tournant. 7 Vis de rappel / volée départ.

F1 F1

Poser l’ensemble sur des cales et insérer / coller les tourillons.

Essuyer l’excès de colle.

Visser les deux vis de rappel dans la volée départ en respectant le débord de 60 mm.

7 60 mm

H1

n°7

H1

3 personnes

(x 2)

B1

Répérer les points de fixation au sol et au mur pour la réalisation des perçages (voir étape )20

(8)

9

Volée départ.

Assembler les deux éléments.

Insérer la rondelle et visser l’écrou d’assemblage à l’aide de la clé n°16.

2

n°16

1 I

1 E2 H1

16

1

2

n°16

Répérer les points de fixation au sol et au mur pour la réalisation des perçages (voir étape )20

I

1 E2

H1

(9)

10

Positionner le poteau d’arrivée sur le limon

de la volée arrivée.

Mise en place du poteau d’arrivée.

13 Ø6

Positionner le poteau d’arrivée sur le limon.

Visser le poteau d’arrivée sur la volée à l’aide du tirefond Ø 8 x 50, de la rondelle et de la clé n°13.

1

Marquer l’emplacement du perçage en martelant légèrement le tirefond.

D2 (x 1)

2 4

3 Escalier standard uniquement

23 mmPercer au Ø 6, profondeur 23 mm, au niveau du pointage précédent.

Perçage à faire aussi pour le poteau départ étape 16 p. 12

Ø 6 90°

D2 (x 1) E1 (x 1)

VOLÉE ARRIVÉE

(10)

11

Rampes - préparation

12

Rampe arrivée - pose

2 personnes

2 1 ^F1 ^F1 2 L18

(x 2)

F1 F1

1

(11)

13

14

Poteau intermédiaire

Rampe arrivée - finalisation

2 2 3

3

2 personnes

L19

1

(12)

15

16

Verrouillage

Rampe départ - pose

13

33

1

^E1 ^B1

E1 D1

2 2

1

2 F1 F1

Percer au Ø 6 et profondeur 23 mm, comme indiqué à l’étape .10

ESCALIER STANDARD UNIQUEMENT

(13)

17

18

Poteau départ

Rampe départ - finalisation

2 2

3 3

2 personnes

L19

1

Poteau à recouper si nécessaire (voir page 4 étape ).1 ESCALIER STANDARD UNIQUEMENT

(14)

1 1

19

20

Verrouillage

Conseils de pose 13

Encoller et poser les bouchons,

Encoller et poser les bouchons demi-lune Pointer l’arrière de la contremarche indiquée

N4 (x 2) N4 (x 1)

Fixations non fournies

*

Fixations nécessaires ! Les éléments de fixation au mur et au sol ne sont pas fournis. Le nombre, la répartition et le type des fixations dépendent du nombre de marches de l’escalier, de la nature de votre sol et de vos murs et du type de fixation utilisée.

Des caches-vis vous sont fournis pour cacher vos fixations par vis.

J2 (x 2) G1 (x 3) G1 (x 3)

33

B1 E1

E1 E1

D1 D1

2 2

N3 (x 2)

N3 (x 1)

N3 (x 3)

N3 (x 1)
